用于双头球铰链球销壳收口的专用模具的制作方法

本发明涉及一种用于双头球铰链球销壳收口的专用模具。

背景技术：
：

双头球铰链广泛应用于悬挂系统，具有较强的可靠性和维护性。目前，对于双头球铰链球销壳收口，经常采用的方法是对销壳分体加工，然后将球头销装入球销壳后整体压装。在需要精密配合的情况下，往往需要球销壳采用一体式结构从而使球铰链整体成型，以达到结构紧凑的目的。但对于整体成型的球铰链，目前尚无成熟的压装方法。

技术实现要素：
：

本发明通过提供一种专用模具，解决了对于整体成型的球铰链目前尚无成熟的压装方法的问题。

本发明是由以下技术方案实现的：

一种用于双头球铰链球销壳收口的专用模具，包括上模、导柱、下模和定位套，下模的本体上开有空腔和工作腔，工作腔下部为直孔，上部为外倾的锥孔，直孔与工作腔相连，直孔直径与球销壳未压装时小端直径一致，定位套直径与直孔直径一致，定位套侧壁上开有与其中心线垂直的通孔，工作时，用销轴穿过定位套侧壁上的通孔和球头销端部的孔，将二者连接为一体。

利用本发明的专用模具，可以达到将球销壳与球头销紧密贴合的目的，保证球销壳的整体性，提高了产品的可靠性。

附图说明：

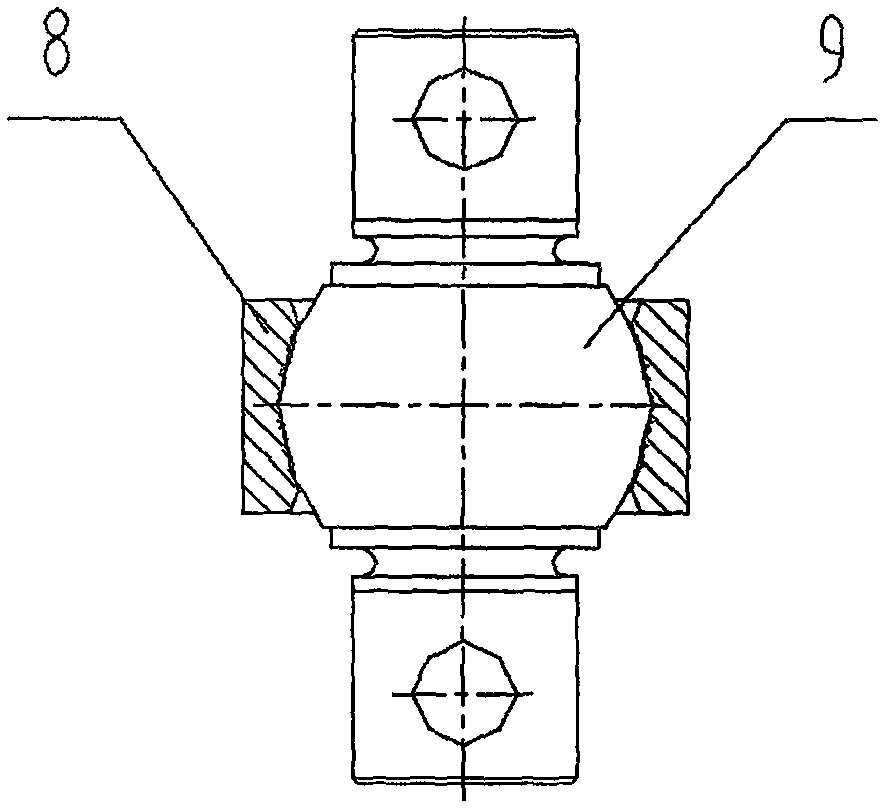

图1是双头球铰链收口前示意图；

图2是双头球铰链收口后示意图；

图3是本发明结构示意图；

图4是本发明下模结构示意图。

具体实施方式：

如图1-4所示，本发明是一种用于双头球铰链球销壳收口的专用模具，包括上模1、导柱2、下模3和定位套4，下模3的本体5上开有空腔6和工作腔7，工作腔7下部为直孔，上部为外倾的锥孔，直孔与工作腔7相连，直孔直径与球销壳8未压装时小端直径一致，定位套4直径与直孔直径一致，定位套4侧壁上开有与其中心线垂直的通孔，工作时，用销轴穿过定位套4侧壁上的通孔和球头销9端部的孔，将二者连接为一体。

工作时，将事先准备好的球头销9、球销壳8、装配好后，为了防止球铰链在收口时跑偏，将定位套4装用销轴装在球铰链的底端后，准备工作完成。通过调整好的上模1在压力机上强行将球铰链的球销壳8收口。收口完成的球铰链落到下模3的空腔6内。根据球销壳8凸出部分的尺寸，调整球销壳8收口时力的大小，使得球销壳8在收口后很均匀的将球销壳8贴合在高硬度球头销9上。
