一种用于毛坯面的齿形定位块的制作方法

本实用新型涉及机床夹具领域，特别涉及一种用于毛坯面的齿形定位块。

背景技术：

在机床夹具中，通常需要座金来支撑工件。普通定位块如图1所示。此种座金定位面为平面，对于比较平整的表面或者已经加工过的表面能够很好地定位，但是对于粗糙的毛坯面并不能很好地定位，如果用它来支撑则会只接触一点，不能稳定支撑。

现需要一种定位效果好、可以用于毛坯面的齿形定位块。

技术实现要素：

为了解决上述问题，本实用新型提供一种定位效果好、可以用于毛坯面的齿形定位块。

本实用新型中的一种用于毛坯面的齿形定位块，包括底座和支撑机构，所述支撑机构位于底座的上方；所述底座的底部与支撑机构均为圆柱体结构，所述底座的顶部为斜面结构，所述支撑机构固定于斜面结构的上表面；

所述支撑机构的上表面设置有若干个齿状突起，所述若干个齿状突起均匀的分布于支撑机构的上表面。

上述方案中，所述底座的斜面结构上设置有若干个孔洞。

上述方案中，所述底座的底部内直径大于支撑机构的内直径。

上述方案中，所述底座与支撑机构为一体成型结构。

本实用新型的优点和有益效果在于：本实用新型提供一种定位效果好、可以用于毛坯面的齿形定位块。齿形定位块可有效的改善毛坯面不能稳定支撑的问题。因为表面为齿形，故即使毛坯面高低不平，齿形压板也可以多点接触，故能稳定支撑。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为现有技术的结构示意图；

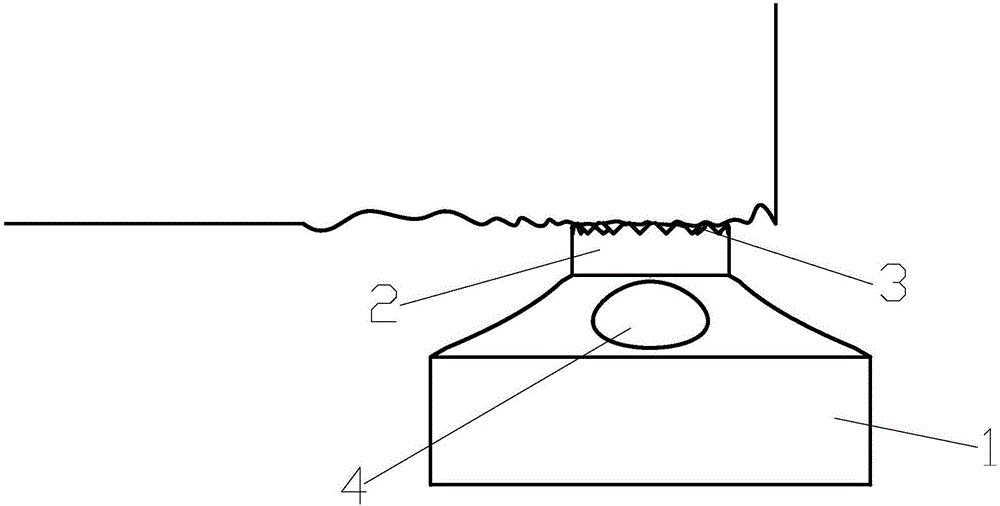

图2为本实用新型的结构示意图。

图中：1、底座 2、支撑机构 3、齿状突起 4、孔洞

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。

如图2所示，本实用新型是一种用于毛坯面的齿形定位块，包括底座1和支撑机构2，支撑机构2位于底座1的上方；底座1的底部与支撑机构2均为圆柱体结构，底座1的顶部为斜面结构，支撑机构2固定于斜面结构的上表面；支撑机构2的上表面设置有若干个齿状突起3，若干个齿状突起3均匀的分布于支撑机构2的上表面。

其中，底座1的斜面结构上设置有若干个孔洞4。底座1的底部内直径大于支撑机构2的内直径。底座1与支撑机构2为一体成型结构。

普通定位块不能适应未加工过的毛坯面，如果用它来支撑则会只接触一点，不能稳定支撑。本实用新型中的齿形定位块可有效的改善毛坯面不能稳定支撑的问题。因为表面为齿形，故即使毛坯面高低不平，齿形压板也可以多点接触，故能稳定支撑。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
