一种氧枪升降用指示装置的制作方法

本实用新型涉及一种升降指示装置，特别涉及一种氧枪升降用指示装置。

背景技术：

氧枪是转炉炼钢的关键设备之一，由它来完成炼钢时向炉内熔池吹氧，而控制好待吹点、吹氧点以及吹炼完毕后快速提枪是转炉炼钢的关键因素之一，但是，现有技术不能及时、准确地显示氧枪在炉内的各个位置。

技术实现要素：

本实用新型的目的是提供一种氧枪升降用指示装置，可以及时、准确地显示转炉炼钢时氧枪在炉内的各个位置。

所述氧枪升降用指示装置包括：

氧枪和升降小车，所述氧枪放置在所述升降小车上，通过所述升降小车在转炉内升降，所述转炉的上方设置有平台。

滑轮组，至少包括两个定滑轮和一个动滑轮，所述定滑轮固定在所述平台上，所述平台的标高根据炼钢厂房转炉公称容量的大小而有所不同。

标尺，所述标尺位于平台的下方，与转炉的中心线平行，所述标尺上刻有刻度。

动滑轮指针，与所述动滑轮固定，且指向标尺刻度。

钢丝绳，一端固定在所述升降小车上，使所述钢丝绳可以随着升降小车一起上升或下降而与周边设备结构互不干涉，另一端依次穿过所述定滑轮和动滑轮固定在所述标尺的上方。

所述升降小车同时带动所述氧枪和所述钢丝绳上升或者下降，所述钢丝绳通过所述滑轮组带动动滑轮指针在所述标尺上上升或者下降，通过所述动滑轮指针在所述标尺上指示的刻度，确定所述氧枪在所述转炉内的位置。

优选的，所述氧枪升降用指示装置还包括标尺框架，所述标尺固定在所述标尺框架的外侧。

优选的，所述标尺框架包括两根槽钢，所述两根槽钢对称设置，形成矩形槽，所述动滑轮放置在所述矩形槽内，由所述矩形槽限制动滑轮的活动范围。

进一步地，所述标尺框架还包括连接板，用于连接所述两根槽钢，在所述连接板超出所述槽钢的一侧固定有所述标尺。

优选的，所述钢丝绳的另一端穿过动滑轮后固定在所述标尺框架的顶部。

优选的，所述氧枪升降用指示装置还包括一套备用的氧枪、升降小车、滑轮组、钢丝绳和动滑轮指针。

备用滑轮组，至少包括两个备用定滑轮和一个备用动滑轮，备用定滑轮固定在所述平台上。

备用动滑轮指针，与所述备用动滑轮固定，且指向标尺刻度。

备用钢丝绳，所述备用钢丝绳的一端固定在所述备用升降小车上，另一端依次穿过定滑轮和动滑轮之后，固定在所述标尺的上方。

优选的，所述备用钢丝绳的另一端固定在所述标尺框架的顶部。

由所述备用升降小车同时带动所述备用氧枪和所述备用钢丝绳上升或者下降，所述备用钢丝绳通过所述备用滑轮组带动所述备用动滑轮指针上升或者下降，通过所述动滑轮指针在所述标尺上指示的刻度，可以及时、准确的确定所述备用氧枪在转炉内的位置。

所述氧枪与备用氧枪可轮流工作，当工作的氧枪需要检修或者更换时，备用氧枪开始工作，同时启用相应的备用滑轮组和备用动滑轮指针，及时、准确地显示备用氧枪在转炉内的各个位置。

工作氧枪与备用氧枪没有固定的界定，当备用氧枪开始工作时，即可称之为工作氧枪，相应的，原工作氧枪成为备用氧枪。无论是工作氧枪还是备用氧枪都有与之相对应的滑轮组、动滑轮指针和钢丝绳。

所述动滑轮紧邻标尺的一侧设置有开孔，所述动滑轮指针通过所述开孔与所述动滑轮固定。

优选的，所述动滑轮上设置有条形槽，所述开孔位于所述条形槽内。

本实用新型所述氧枪升降用指示装置，结构简单，安装、维护方便，可以直观、准确地显示氧枪在转炉内的各个位置。

附图说明

图1是本实用新型氧枪升降用指示装置示意图；

图2是本实用新型氧枪升降用指示装置一个优选实施例的示意图；

图3是沿图2中A-A线的剖视图；

图4是本实用新型氧枪升降用指示装置中动滑轮及动滑轮指针示意图；

图5是沿图4中B-B线的剖视图。

在附图中，相同的附图标记指示相似或相应的特征或功能。

具体实施方式

结合附图，对本实用新型作进一步的描述。

图1是本实用新型氧枪升降用指示装置示意图，如图1所示，所述氧枪升降用指示装置包括：

氧枪100和升降小车200，其中，所述氧枪100放置在所述升降小车200上，通过所述升降小车200在转炉内升降，在所述转炉上方设置有平台。

滑轮组，其中，包括定滑轮400、定滑轮410和一个动滑轮500。所述定滑轮400和定滑轮410均固定在所述平台上。

标尺700，位于所述平台的下方，与所述转炉中心线平行，所述标尺700上刻有刻度。

动滑轮指针600，与所述动滑轮500固定，且指向标尺刻度。

钢丝绳300，一端固定在所述升降小车200上，另一端依次穿过定滑轮400、定滑轮410和动滑轮500之后固定在所述标尺700的上方。

优选的，所述氧枪升降用指示装置，还包括标尺框架800，所述标尺700固定在所述标尺框架800的外侧。

优选的，所述标尺框架800包括两根槽钢900，所述两根槽钢900对称设置，形成矩形槽，所述动滑轮500放置在所述矩形槽内，由所述矩形槽限制动滑轮的活动范围。

进一步地，所述标尺框架800还包括连接板(未示出)，用于连接所述两根槽钢900，在所述连接板(未示出)超出所述槽钢的一侧固定有所述标尺700。

优选的，所述钢丝绳300的另一端固定在所述标尺框架800的顶部。

当氧枪100工作时，升降小车200同时带动所述氧枪100和所述钢丝绳300一起上升或者下降，所述钢丝绳300通过所述滑轮组带动所述动滑轮指针600一起上升或者下降，所述动滑轮指针600在标尺700上标示的刻度即为氧枪100在转炉内的位置。

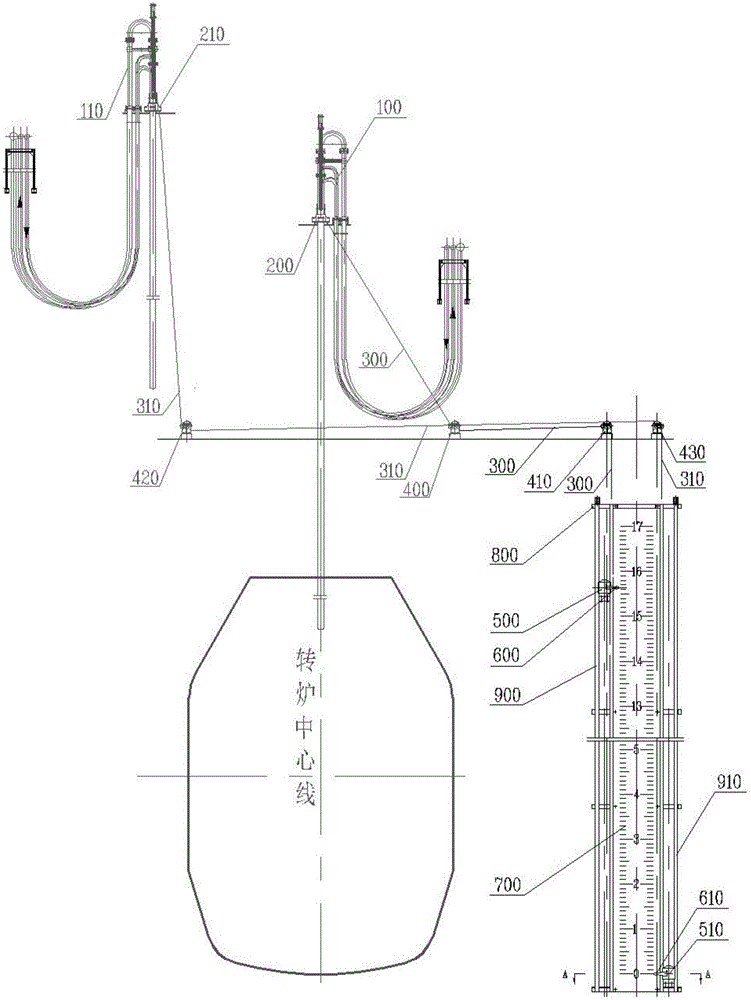

图2是本实用新型氧枪升降用指示装置一个优选实施例的示意图。

如图2所示，所述氧枪升降用指示装置还包括一套备用氧枪110及备用升降小车210，所述备用氧枪110放置于所述备用升降小车210中。

所述氧枪升降用指示装置还包括：

备用滑轮组，其中，包括备用定滑轮420、备用定滑轮430和备用动滑轮510，所述备用定滑轮420和备用定滑轮430均固定在所述平台上。

备用动滑轮指针610，与所述备用动滑轮510固定，且指向标尺刻度。

备用钢丝绳310，一端固定在备用升降小车210上，另一端依次穿过备用定滑轮420、备用定滑轮430和备用动滑轮510之后固定在标尺框架800的顶部。

优选的，所述标尺框架800的另一侧设置有两根槽钢910，所述两根槽钢910对称设置，形成矩形槽，所述备用动滑轮510放置在所述矩形槽内，由所述矩形槽限制所述备用动滑轮510的活动范围。

氧枪100和备用氧枪110可轮流工作。

当氧枪100需要检修或者需要更换时，备用氧枪110开始工作，备用氧枪110上升或者下降，与其相应的备用升降小车210同时带动备用氧枪110和备用钢丝绳310一起上升或者下降，所述备用钢丝绳310通过备用滑轮组带动所述动滑轮指针610上升或者下降，所述动滑轮指针610在标尺700上指示的刻度即为备用氧枪110在转炉内的位置。

图4是本实用新型氧枪升降用指示装置中动滑轮及动滑轮指针示意图。如图4所示，所述备用动滑轮510紧邻所述标尺700的一侧设置有开孔511，所述备用动滑轮指针610通过所述开孔511与所述备用动滑轮510固定。所述备用动滑轮510上设置有条形槽512，所述开孔511位于所述条形槽512内。
