本实用新型涉及一种便携式行李运输设备,具体涉及一种便携式上下楼梯的行李车。
背景技术:
目前许多六层以下的办公楼、学生宿舍楼、居民楼都没有安装电梯,这些楼层的货物运输基本上靠人力搬运,遇到较重的书籍、行李、办公用品、生活用品时候,人力运输不仅耗时、耗力效率低下而且给运输过程带来不安全因素。因此,人们迫切地需要一种能够爬楼的运货车来替代人力搬运。目前的楼梯运货工具多采用人力推拉的方式,而且现有的楼梯运货车功能单一,无法适应楼梯和道路两种路况的使用。
技术实现要素:
本实用新型提供了一种便携式上下楼梯的行李车,以解决现有技术存在的人力搬运费时费力和功能单一的问题。
本实用新型解决其技术问题所采用技术方案是:
一种便携式上下楼梯的行李车,由行李架、行星轮组和滑轮组成,行李架顶部设置推拉杆,两个行星轮组分别安装在行李架底部左右两侧,行李架上部两侧相应于行星轮组分别安装一个滑轮,行星轮组主要由中部太阳轮和三个等间距设置在太阳轮周围的行星轮组成,三个行星轮分别安装在三角架的末端的转轴上,三角架中心安装在太阳轮的轮轴上。
上述行星轮组的太阳轮的表面和行星轮的表面分别套装有胶套。起到保护行星轮表面和楼梯表面的作用。
上述推拉杆中间设置转运轴。
上述行李架顶部设置行李挡板,行李架底部前端设置支撑板。
本实用新型采用齿轮咬合的原理,上下楼时行星轮和台阶方间互相咬合能够实现平稳上下楼,当需要平面路面行驶时,利用在行李架上的滑轮,将行李架放倒,使滑轮和下部的行星轮组处于一个水平面,便于滑行使用,推拉杆中间设置转运轴,能够使上部分拉杆与地面平面之间形成0-60度角,便于拖拉行驶,具有结构简单、使用方便和安全稳定的优点。
附图说明
下面结合附图和实施例对本实用新型进一步说明。

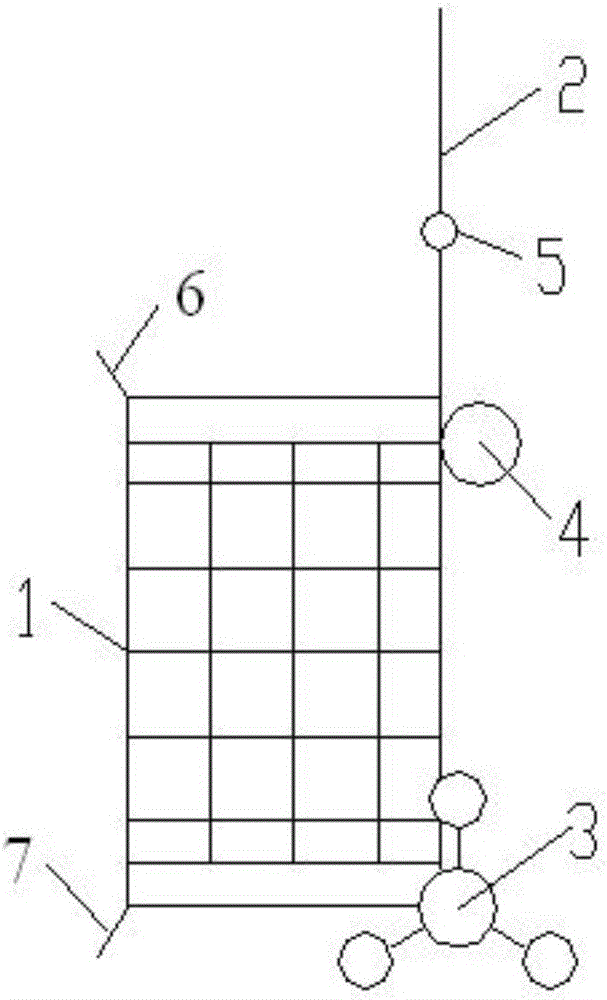

图1是本实用新型的结构示意图;
图2是本实用新型的侧视示意图;
图3是本实用新型行星轮组的结构示意图。
图中1行李架、2推拉杆、3行星轮组、4滑轮、5转运轴、6行李挡板、7支撑板、31太阳轮、32轮轴、33三角架、34行星轮、34转轴。
具体实施方式
如图1、图2和图3所示,一种便携式上下楼梯的行李车,由行李架1、行星轮组3和滑轮4组成,行李架1顶部设置推拉杆2,推拉杆2中间设置转运轴5,两个行星轮组3分别安装在行李架1底部左右两侧,行李架1上部两侧相应于行星轮组3分别安装一个滑轮4,行星轮组3主要由中部太阳轮31和三个等间距设置在太阳轮31周围的行星轮34组成,三个行星轮34分别安装在三角架33的末端的转轴34上,三角架33中心安装在太阳轮31的轮轴32上,行星轮组3的太阳轮31的表面和行星轮34的表面分别套装有胶套,行李架1顶部设置行李挡板6,行李架1底部前端设置支撑板7。
本实用新型采用齿轮咬合的原理,上下楼时行星轮和台阶方间互相咬合能够实现平稳上下楼,当需要平面路面行驶时,利用在行李架上的滑轮,将行李架放倒,使滑轮和下部的行星轮组处于一个水平面,便于滑行使用,推拉杆中间设置转运轴,能够使上部分拉杆与地面平面之间形成0-60度角,便于拖拉行驶,具有结构简单、使用方便和安全稳定的优点。
