一种运输船气瓶运输装置的制作方法

本实用新型涉及运输船领域，具体涉及一种运输船气瓶运输装置。

背景技术：

随着天然气迅速普及使用，天然气已成为主要的绿色清洁能源之一。目前，压缩天然气大多采用压力容器存储，运输方式可分为陆上拖车运输和船舶集中运输。

一种乙炔气瓶运输车(申请日为2016.01.12，申请号为201620032407.7)的实用新型，包括车轮、轴承、推柄和车体，所述车体包括托架、挡板和隔板；所述车轮通过轴承连接车体，所述推柄连接于车体一侧，可通过推柄使推车移动；所述挡板连接于托架顶部边缘，所述隔板均匀分布在托架顶部。此实用新型存在的缺点是：其稳定性较差，仅通过安全扣与安全绳的配合，无法避免气瓶在运输过程中受到震荡滚出车外，且搬运不够省力。

技术实现要素：

本实用新型要解决的技术问题是提供一种结构简单，移动自如，搬运方便，省时省力，连接灵活，操作性低，稳定安全的运输船气瓶运输装置。

为了解决上述技术问题，本实用新型提供一种运输船气瓶运输装置，包括装瓶架和滚轮，滚轮设于装瓶架的两侧，装瓶架的一侧设有固定侧板，固定侧板上活动连接有挡条，装瓶架的另一侧活动连接有支撑挡板，支撑挡板的侧面设有限位槽，限位槽与挡条相对应，装瓶架的底部设有固定挡板，支撑挡板上设有凹槽，固定挡板上活动连接有L型卡销，凹槽连接L型卡销。

优选的，所述装瓶架的两侧分别设有第一基座和第二基座，第一基座与第二基座之间连接有行走轮组件，第一基座上设有锁紧钮，通过锁紧钮调节行走轮组件的展开状态，不使用时收拢在装瓶架上，运输时则展开行走轮组件，配合滚轮共同实现装瓶架的移动，四轮滚动，省力方便，搬运自如。

优选的，所述行走轮组件包括支撑杆、平衡杆和滑轮，滑轮设于支撑杆的一端，平衡杆设于支撑杆之间，第一基座连接支撑杆，第二基座连接支撑杆，行走轮组件结构简 单，稳定性好，实用性强。

优选的，所述装瓶架内均匀分布有弧形置物槽，将气瓶搬上装瓶架后，使其置入弧形置物槽内，防止气瓶在运输过程中左右乱窜，增强气瓶在装瓶架内的稳定性。

优选的，所述固定侧板上活动连接有至少两根挡条，可根据实际情况增设挡条的数量，将挡条转动至插入限位槽中，通过限位槽限制挡条活动，挡条则将气瓶拦截在装瓶架上，增强稳定性，防止在运输过程中气瓶滚出装瓶架。

优选的，所述装瓶架的两侧均设有扶杆，工人可抓紧扶杆推动该运输装置，省力方便，运到指定地点进行卸瓶。

优选的，所述扶杆上设有橡胶套，橡胶套的设置增大了扶杆的摩擦性能和防滑性能，防止工人在运输过程中发生脱手，方便施力把握，且保护了手掌，防止起茧，橡胶套制造工艺简单，更换成本低，实用性强。

本实用新型的优点：结构简单，移动自如，搬运方便，省时省力，连接灵活，操作性低，稳定安全等优点。

附图说明

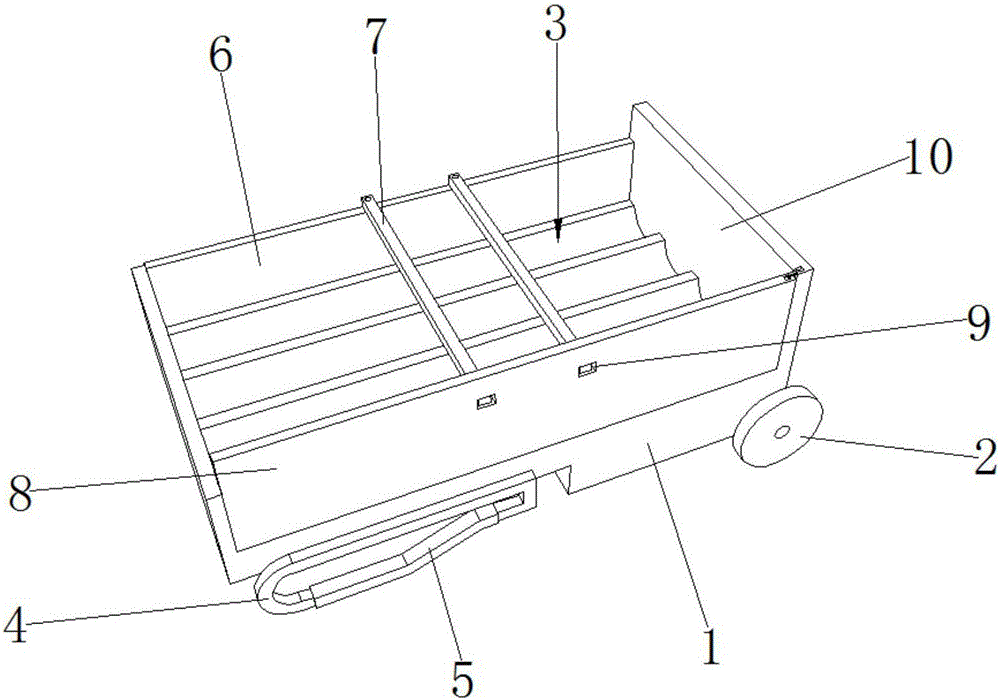

图1为本实用新型一种运输船气瓶运输装置的结构示意图；

图2为本实用新型中装瓶架的结构示意图；

图3为本实用新型中装瓶架展开的结构示意图；

图4为本实用新型中行走轮组件的结构示意图；

图5为本实用新型中行走轮组件的L型卡销结构示意图；

图6为本实用新型中行走轮组件的锁紧钮结构示意图；

图中标记为：1、装瓶架；2、滚轮；3、弧形置物槽；4、扶杆；5、橡胶套；6、固定侧板；7、挡条；8、支撑挡板；9、限位槽；10、固定挡板；11、凹槽；12、L型卡销；13、第一基座；14、第二基座；15、行走轮组件；16、支撑杆；17、平衡杆；18、滑轮；19、、锁紧钮。

具体实施方式

下面结合附图描述本实用新型的优选实施方式。

如图1-6所示，本实用新型的一种运输船气瓶运输装置，包括装瓶架1和滚轮2，滚轮2设于装瓶架1的两侧，装瓶架1用于装载气瓶，装瓶架1内均匀分布有弧形置物槽3，将气瓶搬上装瓶架1后，使其置入弧形置物槽3内，防止气瓶在运输过程中左右 乱窜，增强气瓶在装瓶架1内的稳定性。滚轮2方便搬运。装瓶架1的两侧均设有扶杆4，工人可抓紧扶杆4推动该运输装置，省力方便，运到指定地点进行卸瓶。扶杆4上设有橡胶套5，橡胶套5的设置增大了扶杆4的摩擦性能和防滑性能，防止工人在运输过程中发生脱手，方便施力把握，且保护了手掌，防止起茧，橡胶套5制造工艺简单，更换成本低，实用性强。

装瓶架1的一侧设有固定侧板6，固定侧板6上活动连接有挡条7，装瓶架1的另一侧活动连接有支撑挡板8，支撑挡板8的侧面设有限位槽9，限位槽9与挡条7相对应，可根据实际情况增设挡条7的数量，将挡条7转动至插入限位槽9中，通过限位槽9限制挡条7活动，挡条7则将气瓶拦截在装瓶架1上，增强稳定性，防止在运输过程中气瓶滚出装瓶架1。装瓶架1的底部设有固定挡板10，支撑挡板8上设有凹槽11，固定挡板10上活动连接有L型卡销12，凹槽11连接L型卡销12，用L型卡销12勾住支撑挡板8的凹槽11，使得支撑挡板8无法随意活动，被限位固定，起到阻挡作用，防止气瓶滚出装瓶架1。

装瓶架1的两侧分别设有第一基座13和第二基座14，第一基座13与第二基座14之间连接有行走轮组件15，行走轮组件15包括两根支撑杆16、平衡杆17和滑轮18，滑轮18设于支撑杆16的一端，平衡杆17设于支撑杆16之间，第一基座13连接一根支撑杆16，第二基座14连接另一根支撑杆16，转动其中一根支撑杆16另一根就会跟着转动，第一基座13上设有锁紧钮19，通过锁紧钮19调节支撑杆16的展开角度，不使用时收拢在装瓶架1上，运输时则展开行走轮组件15，配合滚轮2共同实现装瓶架1的移动，四轮滚动，省力方便，搬运自如。

本实用新型在使用过程中，将气瓶搬上装瓶架1后，使其安置于弧形置物槽3内，转动挡条7，使其插入支撑挡板8的限位槽9中，通过限位槽9限制挡条7活动，挡条7则将气瓶拦截在装瓶架1上，增强气瓶在装瓶架1内的稳定性，再转动L型卡销12，使其勾住支撑挡板8的凹槽11，固定挡板10和挡条7同时牵制支撑挡板8，支撑挡板8无法随意活动，被限位固定，并起到阻挡作用，防止气瓶滚出装瓶架1，然后根据工人的习惯，调节行走轮组件15的展开范围，调节完毕后将锁紧钮19拧紧固定，配合滚轮2共同实现装瓶架1的移动，四轮滚动，省力方便，搬运自如，运到指定地点进行卸瓶，撤去L型卡销12和挡条7的牵制作用，翻转支撑挡板8，扶住气瓶一端，将气瓶沿着支撑挡板8表面顺势滚落下来，减小工人搬运强度。本实用新型具有结构简单，移动自如的特点。
