一种奶牛养殖自动加料装置的制作方法

本实用新型涉及奶牛养殖技术领域，具体为一种奶牛养殖自动加料装置。

背景技术：

奶牛是乳用品种的黄牛，经过高度选育繁殖的优良品种，我国的奶牛主要以黑白花奶牛为主，从1980年山东省畜牧局牛羊养殖基地开始引进此品种，此品种适应性强、分布范围广、产奶量高、耐粗饲。黑白花奶牛也叫中国荷斯坦奶牛，中国荷斯坦奶牛有一百多年的历史，其育种过程非常复杂。总之，它是由纯种荷兰牛与本地母牛的高代杂交种经长期选育而成。奶牛养殖过程中大多使用干饲料喂养奶牛，干饲料主要包括各种粉碎之后的干草料或者粮食碎料，目前市场上的奶牛养殖在喂养奶牛时，大多数都是采用人工给奶牛加料，由于奶牛每天的进食量较大，所以需要饲养员经常给奶牛加料，从而使饲养员的工作量增大，使饲养员身体疲惫。

技术实现要素：

本实用新型的目的在于提供一种奶牛养殖自动加料装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种奶牛养殖自动加料装置，包括底板，所述底板的上表面固定连接有支撑板和喂料槽，所述喂料槽位于支撑板的一侧，所述支撑板的正面固定连接有滑杆，所述滑杆的表面活动连接有滑动装置，所述滑动装置的底部固定连接有放料斗，所述放料斗的侧面通过电动伸缩杆与支撑板的侧面固定连接，所述放料斗的底端固定连接有出料装置。

所述出料装置包括电动机，所述电动机的表面通过第一固定杆与壳体的侧面固定连接，所述电动机的转轴的固定连接有旋转轴，所述旋转轴的一端依次穿过第一轴承、壳体和第二轴承并延伸至第二轴承的外部，所述第一轴承和第二轴承分别卡接在壳体的两侧面上，所述旋转轴的表面固定连接有四个旋转叶，且每两个旋转叶与旋转轴之间形成储料槽。

优选的，所述滑动装置包括滑轮，所述滑轮的内部活动连接有第一转轴，所述第一转轴的两端均固定连接有第一连接杆，且其中一个第一连接杆的底端固定连接有第二连接杆，所述第二连接杆的一端穿过放料斗正面开设的通孔并与另一个第一连接杆的底端固定连接，所述滑轮的凹面滑动连接在滑杆的表面上。

优选的，所述滑动装置的数量为四个，且四个滑动装置分别设置在放料斗的正面和背面。

优选的，所述喂料槽的数量至少为两个。

优选的，所述滑杆的数量为两个，且两个滑杆分别固定连接在支撑板的正面和背面。

与现有技术相比，本实用新型的有益效果是：该奶牛养殖自动加料装置，通过设置出料装置，使放料斗内饲料进入储料槽内，使电动机带动旋转叶转动，从而使饲料掉落到喂料槽内，不需要饲养员往喂料槽内加料，从而减少了饲养员的工作量，通过设置电动伸缩杆，使电动伸缩杆伸长或缩短，从而使出料装置实现给不同的储料槽添加饲料，从而不需要饲养员给不同的喂料槽加料，从而减少了饲养员的工作量，节约了人力。

附图说明

图1为本实用新型正视图的剖面结构示意图；

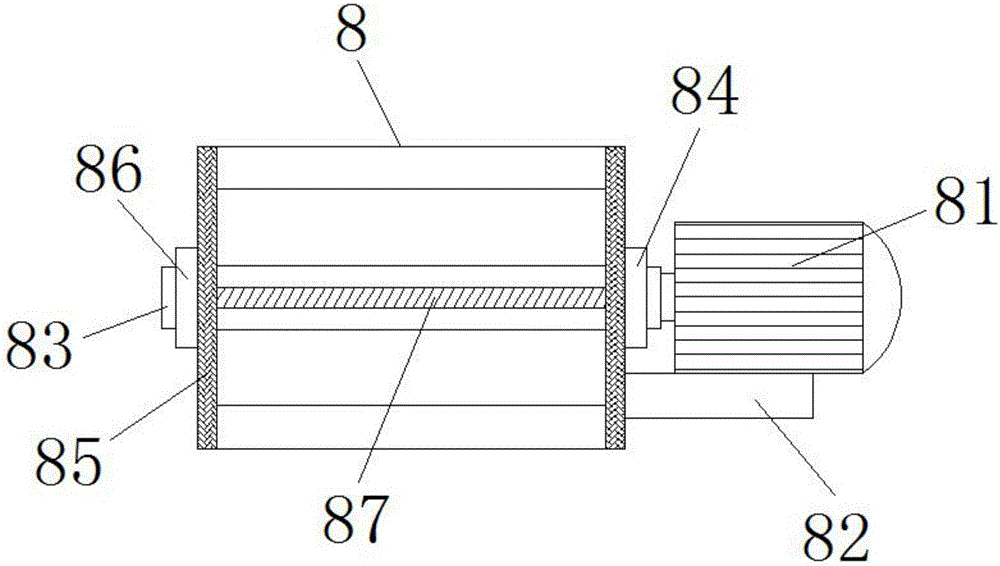

图2为本实用新型出料装置正视图的剖面结构示意图；

图3为本实用新型出料装置左视图的剖面结构示意图；

图4为本实用新型左视图的结构示意图。

图中：1底板、2喂料槽、3支撑板、4滑杆、5滑动装置、51滑轮、52第一转轴、53第一连接杆、54第二连接杆、6放料斗、7电动伸缩杆、8出料装置、81电动机、82第一固定杆、83旋转轴、84第一轴承、85壳体、86第二轴承、87旋转叶、88储料槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种奶牛养殖自动加料装置，包括底板1，通过设置底板1，使支撑板3和喂料槽2的设置更加方便，底板1的上表面固定连接有支撑板3和喂料槽2，喂料槽2的数量至少为两个，喂料槽2位于支撑板3的一侧，通过设置支撑板3，使滑杆4的设置更加方便，支撑板3的正面固定连接有滑杆4，通过设置滑杆4，使滑轮51的滑动更加方便，滑杆4的数量为两个，且两个滑杆4分别固定连接在支撑板3的正面和背面，滑杆4的表面活动连接有滑动装置5，通过设置滑动装置5，使放料斗6的滑动更加方便，滑动装置5的数量为四个，且四个滑动装置5分别设置在放料斗6的正面和背面，滑动装置5包括滑轮51，滑轮51的内部活动连接有第一转轴52，第一转轴52的两端均固定连接有第一连接杆53，且其中一个第一连接杆53的底端固定连接有第二连接杆54，通过设置第一连接杆53和第二连接杆54，使滑轮51与放料斗6的连接更加方便，第二连接杆54的一端穿过放料斗6正面开设的通孔并与另一个第一连接杆53的底端固定连接，滑轮51的凹面滑动连接在滑杆4的表面上，通过设置放料斗6，使饲料的放置更加方便，滑动装置5的底部固定连接有放料斗6，放料斗6的侧面通过电动伸缩杆7与支撑板3的侧面固定连接，通过设置电动伸缩杆7，使放料斗6的移动自动化，节省人力，放料斗6的底端固定连接有出料装置8，通过设置出料装置8，使饲料的放出自动化，节省人力。

出料装置8包括电动机81，通过设置电动机81，使电动机81带动旋转轴83旋转，从而使储料槽88内的饲料从壳体85漏出，电动机81的表面通过第一固定杆82与壳体85的侧面固定连接，通过设置第一固定杆82，使电动机81的固定效果更好，电动机81的转轴的固定连接有旋转轴83，通过设置旋转轴83，使旋转叶87的设置更加方便，旋转轴83的一端依次穿过第一轴承84、壳体85和第二轴承86并延伸至第二轴承86的外部，通过设置第一轴承84和第二轴承86，使旋转轴83的旋转更加方便，第一轴承84和第二轴承86分别卡接在壳体85的两侧面上，旋转轴83的表面固定连接有四个旋转叶87，且每两个旋转叶87与旋转轴83之间形成储料槽88，通过设置储料槽88，使壳体85内的饲料放出更加方便。

工作原理：当奶牛养殖自动加料装置使用时，首先使饲料添加到放料斗6内，通过电动机81带动旋转叶87转动，从而使储料槽88内的饲料从壳体85内漏出，并添加到喂料槽2内，使电动伸缩杆7伸长，从而可以往其他喂料槽2内添加饲料。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
