一种鱼类基因工程用鱼塘监控装置的制作方法

本发明属于鱼类基因工程技术领域，尤其涉及一种鱼类基因工程用鱼塘监控装置。

背景技术：

基因工程又称基因拼接技术和dna重组技术，是以分子遗传学为理论基础，以分子生物学和微生物学的现代方法为手段，将不同来源的基因按预先设计的蓝图，在体外构建杂种dna分子，然后导入活细胞，以改变生物原有的遗传特性、获得新品种、生产新产品。基因工程技术为基因的结构和功能的研究提供了有力的手段。

目前要对重组基因后的鱼进行观察都是通过人工打捞上来观察，而人工将重组基因后的鱼进行打捞存在费时费力、重组基因后的鱼容易受伤、导致影响观察效果和重组基因后的鱼的生长的缺点，因此亟需研发一种省时省力、对鱼塘里的重组基因后的鱼进行观察的过程中不易受伤、不会影响重组基因后的鱼的生长的鱼类基因工程用鱼塘监控装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服目前要对重组基因后的鱼进行观察都是通过人工打捞上来观察，而人工将重组基因后的鱼进行打捞费时费力、重组基因后的鱼容易受伤、导致影响观察效果和重组基因后的鱼的生长的缺点，本发明要解决的技术问题是提供一种省时省力、对鱼塘里的重组基因后的鱼进行观察的过程中不易受伤、不会影响重组基因后的鱼的生长的鱼类基因工程用鱼塘监控装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种鱼类基因工程用鱼塘监控装置，包括有滑轨、滑块、滑杆、滑套、升降杆、第一空心连接杆、第二空心连接杆、第三空心连接杆、第一电机、第一摄像头、第一7型支杆、第一照明灯、第二电机、第二摄像头、第二7型支杆、第二照明灯、第三电机、第三摄像头、第三7型支杆、第三照明灯、显示屏、电动绕线轮、拉绳、7型支架、放料箱、气缸、第一挡板、横板、第一按钮、第二按钮和第三按钮，地面上设有鱼塘，鱼塘左右两侧的地面顶部对称设有滑轨，滑轨上滑动连接有滑块，滑块与滑轨滑动配合，滑块顶端焊接有滑杆，滑杆上设有滑套，滑套与滑杆滑动配合，两滑套之间焊接有升降杆，升降杆底部从左至右依次焊接有第一空心连接杆、第二空心连接杆和第三空心连接杆，第一空心连接杆、第二空心连接杆和第三空心连接杆与升降杆底部连通，第一空心连接杆底部通过螺栓连接的方式连接有第一电机，第一电机的输出轴上通过联轴器连接有第一摄像头，第一摄像头位于鱼塘的上方，第一空心连接杆右侧面下部焊接有第一7型支杆，第一7型支杆底端焊接有第一照明灯，第二空心连接杆底部通过螺栓连接的方式连接有第二电机，第二电机的输出轴上通过联轴器连接有第二摄像头，第二摄像头位于鱼塘的上方，第二空心连接杆右侧面下部焊接有第二7型支杆，第二7型支杆底端焊接有第二照明灯，第三空心连接杆底部通过螺栓连接的方式连接有第三电机，第三电机的输出轴上通过联轴器连接有第三摄像头，第三摄像头位于鱼塘的上方，第三空心连接杆右侧面下部焊接有第三7型支杆，第三7型支杆底端焊接有第一照明灯，右侧滑杆上部右侧面通过螺钉连接的方式连接有显示屏，两滑杆顶部都通过螺栓连接的方式连接有电动绕线轮电动绕线轮，电动绕线轮上绕有拉绳，拉绳尾端通过挂钩与滑套顶部连接，升降杆上开有第一通孔，第一通孔右侧的升降杆顶部水平焊接有气缸，气缸的伸缩杆上设有第一挡板，气缸的伸缩杆端头开有外螺纹，第一挡板右端开有内螺纹，气缸的伸缩杆端头的外螺纹与第一挡板右端的内螺纹通过螺栓连接的方式连接，第一通孔左右两侧的升降杆顶部对称焊接有7型支架，7型支架位于气缸的后侧，两7型支架之间焊接有放料箱，放料箱位于第一通孔的正上方，放料箱底部均匀间隔的开有第二通孔，第二通孔与第一通孔相对应，显示屏底端焊接有横板，横板前侧从左至右依次设有第一按钮、第二按钮和第三按钮，第一按钮、第二按钮和第三按钮通过螺钉连接的方式与横板前侧连接，第一摄像头、第二摄像头和第三摄像头与显示屏有线路连接，第一摄像头与第一按钮有线路连接，第二摄像头与第二按钮有线路连接，第三摄像头与第三按钮有线路连接。

优选地，还包括有遮阳板，两滑杆顶部之间设有遮阳板，遮阳板通过焊接的方式与两滑杆顶部之间连接。

优选地，还包括有第二挡板，右侧滑杆右侧面顶部焊接有第二挡板，第二挡板位于显示屏的上方。

优选地，拉绳为钢丝绳。

优选地，升降杆的材质为q235钢。

优选地，第一通孔的孔径比第二通孔的孔径大。

工作原理：当要使用本发明时，把重组基因后的鱼放入鱼塘里，然后对鱼进行观察。初始时，气缸处于伸长状态。操作人员同时按下第一按钮、第二按钮和第三按钮，第一摄像头、第二摄像头和第三摄像头工作，然后启动电动绕线轮放拉绳，带动升降杆、第一摄像头、第二摄像头、第三摄像头和其上部件向下运动，当第一摄像头、第二摄像头和第三摄像头向下运动至慎入鱼塘内时，关闭电动绕线轮。此时第一摄像头、第二摄像头和第三摄像头所拍出的画面将在显示屏上显示。然后操作人员拨动滑块前后运动，带动升降杆、第一摄像头、第二摄像头和第三摄像头前后运动，与此同时，再启动第一电机、第二电机和第三电机转动，带动第一摄像头、第二摄像头和第三摄像头转动，从而使第一摄像头、第二摄像头和第三摄像头多角度的拍摄鱼塘里的画面，可更好的观察鱼塘里重组基因后的鱼的生长。当夜晚也要进行观察时，开启第一照明灯、第二照明灯和第三照明灯，第一照明灯、第二照明灯和第三照明灯起照明作用，可使第一摄像头、第二摄像头和第三摄像头拍摄的更清楚。当不需要进行照明时，关闭第一照明灯、第二照明灯和第三照明灯。当需要对鱼进行喂食时，控制气缸缩短，带动第一挡板向右移动，然后控制气缸停止缩短，此时第一挡板不再挡住第一通孔和第二通孔，放料箱内的鱼饲料通过第二通孔和第一通孔落入鱼塘内，进行喂食。当不需要进行喂食时，控制气缸伸长，带动第一挡板向左移动复位，复位后，控制气缸停止伸长，此时第一挡板将第一通孔和第二通孔堵住。当不需要对鱼塘里的重组基因后的鱼进行观察之后，操作人员停止拨动滑块和关闭第一摄像头、第二摄像头和第三摄像头。启动电动绕线轮收拉绳，带动升降杆和其上部件向上运动复位，复位后，关闭电动绕线轮即可。

因为还包括有遮阳板，两滑杆顶部之间设有遮阳板，遮阳板通过焊接的方式与两滑杆顶部之间连接，所以遮阳板可遮住部分太阳，可延长第一摄像头、第二摄像头和第三摄像头的使用寿命。

因为还包括有第二挡板，右侧滑杆右侧面顶部焊接有第二挡板，第二挡板位于显示屏的上方，在太阳比较强烈的时候第二挡板可遮挡太阳，防止操作人员再观看显示屏的时候反光。

因为拉绳为钢丝绳，钢丝绳具有耐磨、抗震、运转稳定性好的特点。

因为升降杆的材质为q235钢，使支撑架承受强度大，不易被磨损，使用年限长。

(3)有益效果

本发明所提供的一种鱼类基因工程用鱼塘监控装置，通过第一摄像头、第二摄像头和第三摄像头对鱼塘里的鱼进行拍摄，操作人员通过显示屏进行观察，从而达到了省时省力、对鱼塘里的重组基因后的鱼进行观察的过程中不易受伤、不会影响重组基因后的鱼的生长的效果。

附图说明

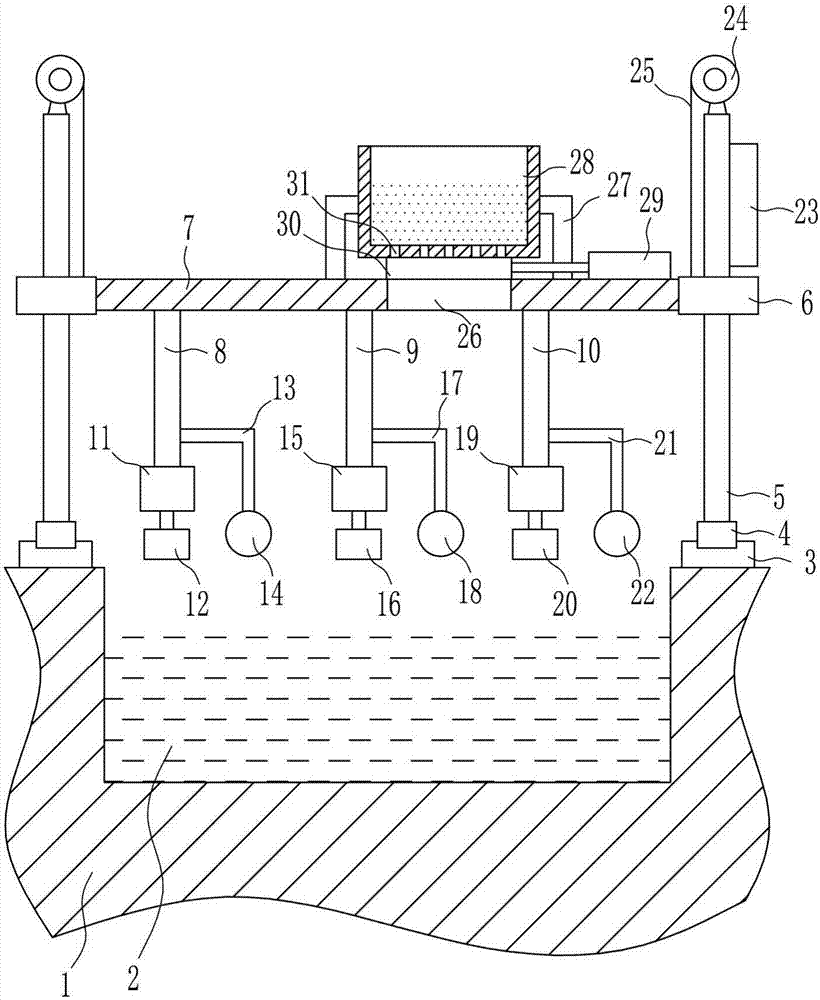

图1为本发明的第一种主视结构示意图。

图2为本发明显示屏的主视结构示意图。

图3为本发明的第二种主视结构示意图。

图4为本发明的第三种主视结构示意图。

附图中的标记为：1-地面，2-鱼塘，3-滑轨，4-滑块，5-滑杆，6-滑套，7-升降杆，8-第一空心连接杆，9-第二空心连接杆，10-第三空心连接杆，11-第一电机，12-第一摄像头，13-第一7型支杆，14-第一照明灯，15-第二电机，16-第二摄像头，17-第二7型支杆，18-第二照明灯，19-第三电机，20-第三摄像头，21-第三7型支杆，22-第三照明灯，23-显示屏，24-电动绕线轮，25-拉绳，26-第一通孔，27-7型支架，28-放料箱，29-气缸，30-第一挡板，31-第二通孔，32-横板，33-第一按钮，34-第二按钮，35-第三按钮，36-遮阳板，37-第二挡板。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种鱼类基因工程用鱼塘监控装置，如图1-4所示，包括有滑轨3、滑块4、滑杆5、滑套6、升降杆7、第一空心连接杆8、第二空心连接杆9、第三空心连接杆10、第一电机11、第一摄像头12、第一7型支杆13、第一照明灯14、第二电机15、第二摄像头16、第二7型支杆17、第二照明灯18、第三电机19、第三摄像头20、第三7型支杆21、第三照明灯22、显示屏23、电动绕线轮24、拉绳25、7型支架27、放料箱28、气缸29、第一挡板30、横板32、第一按钮33、第二按钮34和第三按钮35，地面1上设有鱼塘2，鱼塘2左右两侧的地面1顶部对称设有滑轨3，滑轨3上滑动连接有滑块4，滑块4与滑轨3滑动配合，滑块4顶端焊接有滑杆5，滑杆5上设有滑套6，滑套6与滑杆5滑动配合，两滑套6之间焊接有升降杆7，升降杆7底部从左至右依次焊接有第一空心连接杆8、第二空心连接杆9和第三空心连接杆10，第一空心连接杆8、第二空心连接杆9和第三空心连接杆10与升降杆7底部连通，第一空心连接杆8底部通过螺栓连接的方式连接有第一电机11，第一电机11的输出轴上通过联轴器连接有第一摄像头12，第一摄像头12位于鱼塘2的上方，第一空心连接杆8右侧面下部焊接有第一7型支杆13，第一7型支杆13底端焊接有第一照明灯14，第二空心连接杆9底部通过螺栓连接的方式连接有第二电机15，第二电机15的输出轴上通过联轴器连接有第二摄像头16，第二摄像头16位于鱼塘2的上方，第二空心连接杆9右侧面下部焊接有第二7型支杆17，第二7型支杆17底端焊接有第二照明灯18，第三空心连接杆10底部通过螺栓连接的方式连接有第三电机19，第三电机19的输出轴上通过联轴器连接有第三摄像头20，第三摄像头20位于鱼塘2的上方，第三空心连接杆10右侧面下部焊接有第三7型支杆21，第三7型支杆21底端焊接有第一照明灯14，右侧滑杆5上部右侧面通过螺钉连接的方式连接有显示屏23，两滑杆5顶部都通过螺栓连接的方式连接有电动绕线轮24电动绕线轮24，电动绕线轮24上绕有拉绳25，拉绳25尾端通过挂钩与滑套6顶部连接，升降杆7上开有第一通孔26，第一通孔26右侧的升降杆7顶部水平焊接有气缸29，气缸29的伸缩杆上设有第一挡板30，气缸29的伸缩杆端头开有外螺纹，第一挡板30右端开有内螺纹，气缸29的伸缩杆端头的外螺纹与第一挡板30右端的内螺纹通过螺栓连接的方式连接，第一通孔26左右两侧的升降杆7顶部对称焊接有7型支架27，7型支架27位于气缸29的后侧，两7型支架27之间焊接有放料箱28，放料箱28位于第一通孔26的正上方，放料箱28底部均匀间隔的开有第二通孔31，第二通孔31与第一通孔26相对应，显示屏23底端焊接有横板32，横板32前侧从左至右依次设有第一按钮33、第二按钮34和第三按钮35，第一按钮33、第二按钮34和第三按钮35通过螺钉连接的方式与横板32前侧连接，第一摄像头12、第二摄像头16和第三摄像头20与显示屏23有线路连接，第一摄像头12与第一按钮33有线路连接，第二摄像头16与第二按钮34有线路连接，第三摄像头20与第三按钮35有线路连接。

还包括有遮阳板36，两滑杆5顶部之间设有遮阳板36，遮阳板36通过焊接的方式与两滑杆5顶部之间连接。

还包括有第二挡板37，右侧滑杆5右侧面顶部焊接有第二挡板37，第二挡板37位于显示屏23的上方。

拉绳25为钢丝绳。

升降杆7的材质为q235钢。

第一通孔26的孔径比第二通孔31的孔径大。

工作原理：当要使用本发明时，把重组基因后的鱼放入鱼塘2里，然后对鱼进行观察。初始时，气缸29处于伸长状态。操作人员同时按下第一按钮33、第二按钮34和第三按钮35，第一摄像头12、第二摄像头16和第三摄像头20工作，然后启动电动绕线轮24放拉绳25，带动升降杆7、第一摄像头12、第二摄像头16、第三摄像头20和其上部件向下运动，当第一摄像头12、第二摄像头16和第三摄像头20向下运动至慎入鱼塘2内时，关闭电动绕线轮24。此时第一摄像头12、第二摄像头16和第三摄像头20所拍出的画面将在显示屏23上显示。然后操作人员拨动滑块4前后运动，带动升降杆7、第一摄像头12、第二摄像头16和第三摄像头20前后运动，与此同时，再启动第一电机11、第二电机15和第三电机19转动，带动第一摄像头12、第二摄像头16和第三摄像头20转动，从而使第一摄像头12、第二摄像头16和第三摄像头20多角度的拍摄鱼塘2里的画面，可更好的观察鱼塘2里重组基因后的鱼的生长。当夜晚也要进行观察时，开启第一照明灯14、第二照明灯18和第三照明灯22，第一照明灯14、第二照明灯18和第三照明灯22起照明作用，可使第一摄像头12、第二摄像头16和第三摄像头20拍摄的更清楚。当不需要进行照明时，关闭第一照明灯14、第二照明灯18和第三照明灯22。当需要对鱼进行喂食时，控制气缸29缩短，带动第一挡板30向右移动，然后控制气缸29停止缩短，此时第一挡板30不再挡住第一通孔26和第二通孔31，放料箱28内的鱼饲料通过第二通孔31和第一通孔26落入鱼塘2内，进行喂食。当不需要进行喂食时，控制气缸29伸长，带动第一挡板30向左移动复位，复位后，控制气缸29停止伸长，此时第一挡板30将第一通孔26和第二通孔31堵住。当不需要对鱼塘2里的重组基因后的鱼进行观察之后，操作人员停止拨动滑块4和关闭第一摄像头12、第二摄像头16和第三摄像头20。启动电动绕线轮24收拉绳25，带动升降杆7和其上部件向上运动复位，复位后，关闭电动绕线轮24即可。

因为还包括有遮阳板36，两滑杆5顶部之间设有遮阳板36，遮阳板36通过焊接的方式与两滑杆5顶部之间连接，所以遮阳板36可遮住部分太阳，可延长第一摄像头12、第二摄像头16和第三摄像头20的使用寿命。

因为还包括有第二挡板37，右侧滑杆5右侧面顶部焊接有第二挡板37，第二挡板37位于显示屏23的上方，在太阳比较强烈的时候第二挡板37可遮挡太阳，防止操作人员再观看显示屏23的时候反光。

因为拉绳25为钢丝绳，钢丝绳具有耐磨、抗震、运转稳定性好的特点。

因为升降杆7的材质为q235钢，使支撑架承受强度大，不易被磨损，使用年限长。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
