一种用于竹鼠去毛装置的制作方法

本发明涉及竹鼠制成食物领域，具体为一种用于竹鼠去毛装置。

背景技术：

竹鼠，由于其不仅具有较高的营养价值，而且还具有很高的经济性，因而竹鼠养殖得到进一步发展，但是竹鼠在制成食物的过程中，由于竹鼠的绒毛去毛不彻底，进而影响食物的口感，降低食欲；且竹鼠体毛也具有应用价值，因而人们在购买竹鼠时，均希望商贩能将竹鼠绒毛去除干净，且不希望损害竹鼠体毛，但是商贩在处理竹鼠体毛时耗费过多时间，进而影响商贩的生意，因此需要一种能快速、干净的处理竹鼠体毛，且不损害竹鼠体毛的装置。

技术实现要素：

针对以上问题，本发明提供了一种用于竹鼠去毛装置，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种用于竹鼠去毛装置，包括底座，所述底座包括伺服电机I、伺服电机II和万向轮，所述伺服电机I和伺服电机II固定在底座的内部，在底座的下底面设有四个万向轮，所述万向轮焊接在底座的下底面；

在底座的上表面设有去毛桶，且所述去毛桶焊接在底座的上表面，在去毛桶的右侧设有控制盒，所述控制盒上设有多个操作按钮，所述去毛桶的上端设有桶盖，所述桶盖连接在去毛桶的左上端，且所述桶盖上设有燃料进气口，在去毛桶的内部设有两个拔毛器，且所述拔毛器连接在伺服电机I和伺服电机II上，所述桶盖上表面的右端设有拉手，且所述拉手焊接在桶盖上，在桶盖下表面的中间位置设有圆筒支架，所述圆筒支架焊接在桶盖的下表面，所述圆筒支架的内部设有微型电机，所述微型电机的下端设有轴承座，所述轴承座的正面设有夹具，所述夹具固定在轴承座，在圆筒支架的下端设有轴承，所述轴承固定在圆筒支架的下端，所述轴承上安装有火焰喷射器，在火焰喷射器上设有点火器，所述点火器固定在火焰喷射器上；

所述拔毛器上设有多个刷毛固定架，所述刷毛固定架上设有刷毛；

所述控制盒上设有伺服电机I启闭按钮、伺服电机II启闭按钮、微型电机启闭按钮、火焰喷射器启闭按钮和点火器按钮。

进一步的，所述底座、所述去毛桶、所述桶盖均采用SUS304不锈钢制成，并且所述刷毛采用涤纶材料制成。

进一步的，所述燃料进气口连接在煤气罐上。

进一步的，所述伺服电机I、所述伺服电机II、所述微型电机的型号均为AKM系列电机，且所述伺服电机I、所述伺服电机II、所述微型电机、所述点火器均与控制盒为电器连接。

进一步的，所述底座的长、宽、高的尺寸为500*500*30MM，且在底座的底部设有四个万向轮。

进一步的，所述伺服电机I的旋转方向为顺时针，且所述伺服电机II的旋转方向为逆时针。

进一步的，所述轴承在圆筒支架上可自由旋转。

进一步的，所述桶盖和去毛桶为铰链连接。

与现有技术相比，本发明的有益效果是：由于底座、去毛桶、桶盖均采用SUS304不锈钢制成，进而使得装置在使用过程中不会生锈，且竹鼠在去除绒毛时，竹鼠肉不会被材质污染，从而使得生锈和肉体污染的问题得以解决，且刷毛采用涤纶制成，在工作中产生静电，吸附竹鼠体毛，进而拔除竹鼠体毛，解决了竹鼠体毛如何拔除的问题，由于燃料使用煤气，且煤气制作成本低，且易于取得，进而降低成本，解决了燃料成本高的问题，由于采用AKM系列电机，工作稳定可靠，且适应各种环境工作，进而解决了由于电机工作不稳定，带来的各种不利的问题，由于底座的尺寸为500*500*30MM，且在底座的底部设有四个万向轮，使得装置可以随意移动，方便转移，进而解决了装置笨重不易移动的问题，由于所述伺服电机I的旋转方向为顺时针，且所述伺服电机II的旋转方向为逆时针，且轴承在圆筒支架上可自由旋转，使得竹鼠的体毛得到清除，进而不伤害竹鼠的肉体，进一步的解决了竹鼠体毛去除不方便且肉体损害的问题，由于设置的火焰喷射器，进一步的去除竹鼠的绒毛，从根本上解决了竹鼠绒毛去除不干净的问题，同时由于高温去除绒毛，使得竹鼠肉体的腥味得以去除，取到一举两得之功效，解决了竹鼠绒毛不易剔除，竹鼠肉腥味重的问题，由于采用机械去除竹鼠体毛，进而节约人力，节约时间，同时不影响生意，从而解决了商贩在去除竹鼠体毛时耽误生意的问题。

附图说明

图1为本发明的主体结构示意图；

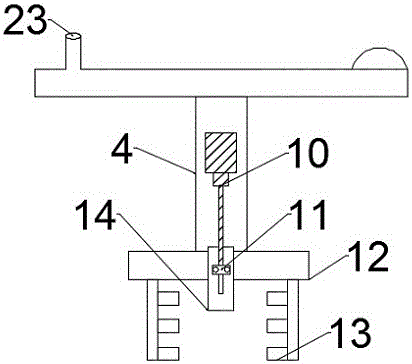

图2为本发明的火焰喷射器的位置示意图；

图3为本发明的拔毛器结构示意图；

图4为本发明的控制盒示意图；

图5为本发明的火焰喷射器的结构示意图。

图中：1-底座；2-去毛桶；3-桶盖；4-圆筒支架；5-拉手；6-控制盒；7-伺服电机II；8-万向轮；9-伺服电机I；10-微型电机；11-轴承座；12-轴承；13-火焰喷射器；14-夹具；15-刷毛；16-刷毛固定架；17-拔毛器；18-伺服电机I启闭按钮；19-点火器按钮；20-伺服电机II启闭按钮；21-微型电机启闭按钮；22-火焰喷射器启闭按钮；23-燃料进气口；24-点火器。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例：

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1、图2、图3、图4和图5，本发明提供一种技术方案：一种用于竹鼠去毛装置，包括底座1，由于底座1的长、宽、高的尺寸为500*500*30MM，降低重量，且装置使用过程中不易晃动，伺服电机I9和伺服电机II7固定在底座1的内部，由于伺服电机I9、伺服电机II7的型号为AKM系列电机，从而使得装置得到稳定可靠的工作，在底座1的下底面设有四个万向轮8，同时万向轮8焊接在底座1的下底面，进而使得装置得以移动，在底座1的上表面设有去毛桶2，且在去毛桶2焊接在底座1的上表面，同时去毛桶2采用SUS304不锈钢制成，防锈，防污染，在去毛桶2的右侧设有控制盒6，在控制盒6上设有多个操作按钮，在去毛桶2的上端设有桶盖3，桶盖3连接在去毛桶2的左上端，并作铰链连接，且在桶盖3上设有燃料进气口23，在燃料进气口23的另一端连接在煤气罐上，从而使得火焰喷射器13得以工作，在去毛桶2的内部设有两个拔毛器17，且拔毛器17连接在伺服电机I9和伺服电机II7上，且伺服电机I9的旋转方向为顺时针，且所述伺服电机II7的旋转方向为逆时针，进而方便拔除竹鼠的体毛，在桶盖3上表面的右端设有拉手5，且在拉手5焊接在桶盖3上，在桶盖3下表面的中间位置设有圆筒支架4，在圆筒支架4焊接在桶盖3的下表面，在圆筒支架4的内部设有微型电机10，在微型电机10的下端设有轴承座11，在轴承座11的正面设有夹具14，在夹具14固定在轴承座11，在圆筒支架4的下端设有轴承12，在轴承12固定在圆筒支架4的下端，且轴承12可以在圆筒支架4上自由旋转，从而使得竹鼠在拔毛过程中，肉体不被损害，在轴承12上安装有火焰喷射器13，在火焰喷射器13上设有点火器24，在点火器24固定在火焰喷射器13上，由于设置的火焰喷射器13配合点火器24，从而使得竹鼠身体上的绒毛得到根除；

在拔毛器17上设有多个刷毛固定架16，在刷毛固定架16上设有刷毛15，且刷毛采用涤纶制成，增加静电吸附作用，便于去除竹鼠体毛；

在控制盒6上设有伺服电机I启闭按钮18、伺服电机II启闭按钮20、微型电机启闭按钮21、火焰喷射器启闭按钮22和点火器按钮19。

本发明的低成本性体现在：煤气取用方便，且价格低。

本发明的工作可靠性体现在：采用AKM系列电机，工作稳定可靠，且适应各种环境工作。

本发明的肉体安全性体现在：由于SUS304不锈钢其性能稳定，不受温度变化影响，从而使得竹鼠肉体不会受到污染，增加肉体安全性。

本发明的便携性体现在：由于底座1的底部设有四个万向轮8，进而使得装置轻易的移动，体现出便携性。

本发明的工作原理：该装置中的拔毛器17的工作原理是：拔毛器17上设置的刷毛15在旋转过程中，不断与竹鼠体毛摩擦产生静电，并将竹鼠体毛吸附，同时拔出竹鼠体毛；

使用时，首先把放在80摄氏度的水里竹鼠拿出来，然后通过拉手5打开桶盖3，将竹鼠的后腿放入夹具14中加紧，盖上桶盖3，按下伺服电机I启闭按钮18和伺服电机II的启闭按钮20，此时伺服电机I9顺时针旋转，伺服电机II7逆时针旋转，带动拔毛器17上的刷毛15，刷毛15将每个和他接触的体毛拔出直至竹鼠身上没有明显体毛为止；

再然后按下微型电机启闭按钮21，微型电机10旋转带动轴承座11上的夹具14向上运动，此时按下点火器按钮19，火焰喷射器13工作，将竹鼠身上细小的绒毛烧除，且竹鼠肉体上的腥味得以去除，取出竹鼠，完成竹鼠去毛。

以上结合附图对本发明的实施方式作了详细说明，但本发明不限于所描述的实施方式。对于本领域的技术人员而言，在不脱离本发明原理和精神的情况下，对这些实施方式进行多种变化、修改、替换和变型，仍落入本发明的保护范围内。
