一种粉丝生产线的打浆系统的制作方法

本实用新型涉及粉丝加工设备技术领域，具体为一种粉丝生产线的打浆系统。

背景技术：

鱼粉，即是早餐所常吃的米粉，通常按米粉煮熟后所添加的原料来说有：瘦肉粉、三鲜粉、牛肉粉、牛腩粉，鱼粉顾名思义其添加的原料就是鱼。

鱼粉作为我国传统的小吃，在现有的鱼粉生产线中，通常由搅拌罐制得的浆料直接流到储料罐中，例如中国专利CN 203971470 U公开了一种粉丝生产线打浆系统，采用螺旋形管道，可以加快浆料流动速度，流动过程中浆料激烈地撞击螺旋形管道内壁，从而有效去除混入的气体和形成的气泡，但该生产系统在加工粉丝时对气泡的破碎不完全，效果较差，并且在搅拌时会有较多的淀粉粘连在罐体的内壁，严重影响加工的质量和装置的使用寿命，故而我们提出了一种粉丝生产线的打浆系统，来解决以上的问题。

技术实现要素：

本实用新型的目的在于提供一种粉丝生产线的打浆系统，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种粉丝生产线的打浆系统，包括搅拌桶和加热水箱，所述搅拌桶的顶部安装有加料口，所述搅拌桶的底部通过带有阀门的第一导料管连接暂存箱侧面的进口，并且暂存箱顶部的出口通过进料管连接真空泵的进口，所述真空泵的出口连接出料管的上端，并且出料管的内部固定有破泡装置，所述出料管底端的出口连接有第二导料管，所述加热水箱侧面的出口连接有出液管，并且出液管和第二导料管的出口均连接储料箱的进口，所述储料箱内腔的两侧壁均固定有磁力搅拌器，并且储料箱的底部连接有出料口。

所述出液管上安装有电磁阀，并且搅拌桶、真空泵、加热水箱、电磁阀和磁力搅拌器均与系统外部设置的主控器电连接。

优选的，所述破泡装置包括支架、支件、螺旋桨叶、主破泡针和副破泡针，所述支架的中部通过滑套安装有支件，所述支件的上端偏心设置有主破泡针，所述主破泡针的侧面等距离固定有副破泡针，并且支件的下端安装有螺旋桨叶。

优选的，所述搅拌桶包括搅拌转轴、刮板、搅拌叶片和驱动电机，并且搅拌转轴的侧面等距离安装有刮板和搅拌叶片，所述刮板与搅拌桶的内壁相切，所述搅拌转轴的底端贯穿并延伸至搅拌桶的底部与驱动电机的主动轴连接。

优选的，所述加热水箱上开设有加液口，并且加液口的开口内设置有塞子。

优选的，所述进料管和第二导料管上均设置有单向阀。

优选的，所述主破泡针设置有至少两个，并且主破泡针以支件的中心对称分布。

与现有技术相比，本实用新型的有益效果是：该粉丝生产线的打浆系统，在出料管的内部通过支架安装有破泡装置，利用液体流动带动螺旋桨叶转动，进而使主破泡针转动，同时带动副破泡针同步转动，将液体中的泡沫进行破碎消除，从而有效去除原料在搅拌形成浆料过程中混入气体形成的气泡，防止粉丝出现空洞现象，保证了粉丝的质量，并且在搅拌桶的内部设置有与搅拌桶内壁相切的刮板可以在搅拌转轴运动时有效的刮除搅拌桶内壁粘连的原料，保证了加工的质量和装置的使用寿命，同时便于清理，并且安装有磁力搅拌器可以进行更加均匀的搅拌，使储料箱中即将导出的成品混合均匀，质量上层。

附图说明

图1为本实用新型系统示意图；

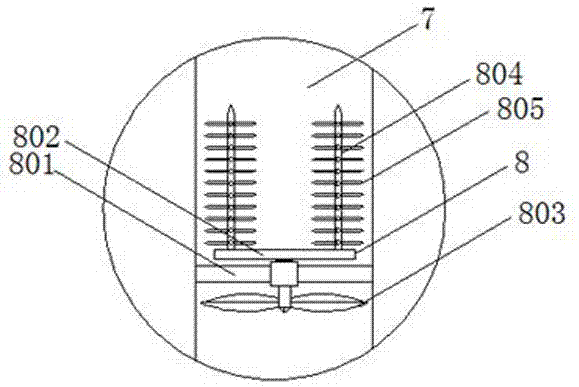

图2为本实用新型系统A处放大图。

图中：1搅拌桶、101搅拌转轴、102刮板、103搅拌叶片、104驱动电机、2进料口、3第一导料管、4暂存箱、5进料管、6真空泵、7出料管、8破泡装置、801支架、802支件、803螺旋桨叶、804主破泡针、805副破泡针、9第二导料管、10加热水箱、11加液口、12出液管、13电磁阀、14储料箱、15磁力搅拌器、16出料口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种粉丝生产线的打浆系统，包括搅拌桶1和加热水箱10，搅拌桶1为圆筒形，加热水箱10上开设有加液口11，并且加液口11的开口内设置有塞子，搅拌桶1包括搅拌转轴101、刮板102、搅拌叶片103和驱动电机104，并且搅拌转轴101的侧面等距离安装有刮板102和搅拌叶片103，刮板102与搅拌桶1的内壁相切，在搅拌桶1的内部设置有与搅拌桶1内壁相切的刮板102可以在搅拌转轴101运动时有效的刮除搅拌桶1内壁粘连的原料，保证了加工的质量和装置的使用寿命，同时便于清理；并且搅拌转轴101的底端贯穿并延伸至搅拌桶1的底部与驱动电机104的主动轴连接，搅拌转轴101与搅拌桶1的相交处设置有密封圈，搅拌桶1的顶部安装有加料口2，搅拌桶1的底部通过带有阀门的第一导料管3连接暂存箱4侧面的进口，并且暂存箱4顶部的出口通过进料管5连接真空泵6的进口，真空泵6的出口连接出料管7的上端，并且出料管7的内部固定有破泡装置8，破泡装置8包括支架801、支件802、螺旋桨叶803、主破泡针804和副破泡针805，支架801的中部通过滑套安装有支件802，支件802的上端偏心设置有主破泡针804，主破泡针804设置有至少两个，并且主破泡针804以支件802的中心对称分布，主破泡针804的侧面等距离固定有副破泡针805，并且支件802的下端安装有螺旋桨叶803，在出料管5的内部通过支架801安装有破泡装置8，利用液体流动带动螺旋桨叶803转动，进而使主破泡针804转动，同时带动副破泡针805同步转动，将液体中的泡沫进行破碎消除，从而有效去除原料在搅拌形成浆料过程中混入气体形成的气泡，防止粉丝出现空洞现象，保证了粉丝的质量；并且出料管7底端的出口连接有第二导料管9，进料管5和第二导料管9上均设置有单向阀，加热水箱10侧面的出口连接有出液管12，并且出液管12和第二导料管9的出口均连接储料箱14的进口，储料箱14内腔的两侧壁均固定有磁力搅拌器15，安装有磁力搅拌器15可以进行更加均匀的搅拌，使储料箱14中即将导出的成品混合均匀，使产品的质量达到上层；并且储料箱14的底部连接有出料口16。

出液管12上安装有电磁阀13，并且搅拌桶1、真空泵6、加热水箱10、电磁阀13和磁力搅拌器15均与系统外部设置的主控器电连接。

工作原理：从进料口2将原料投入搅拌桶1，利用搅拌桶1内的搅拌叶片103将原料混合均匀导入暂存箱4中，再利用真空泵6将原料导入到出料管7中，利用出料管7内的破泡装置8将原料中的气泡破碎掉，再导入到储料箱14中利用磁力搅拌器15和加热水箱10产生的热水进行混合，最后将混合均匀的成品从出料口16导出。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
