一种苹果加工用清洗包装装置的制作方法

本实用新型属于苹果加工设备领域，具体涉及一种苹果加工用清洗包装装置。

背景技术：

苹果在进行清洗和烘干处理后，能够消除果皮表面细菌，防止变质，延长储存时间。专利号为：201420803924.0的中国专利，具体内容为：一种苹果清洗机，包括清洗槽，清洗槽的底端设有一组竖向的刷辊，刷辊与清洗槽的两侧相抵，且清洗槽的底端位于每两个刷辊之间均设有锥形状的出料槽，出料槽的上端部与刷辊相抵，出料槽的底端设有出料管；清洗槽的下方设有导向管，导向管向左倾斜；导向管右端设有竖向的出料筒，出料筒与导向管相贯，出料筒底端设有排水孔，出料筒内设有竖向的转轴，转轴上设有螺旋槽，螺旋槽与出料筒的内壁相抵，出料筒的右侧上部设有干燥筒。上述专利仅能对苹果进行清洗，不能对苹果表面水分进行去除，影响苹果的加工效率。因此，需要一种能够对苹果清洗烘干，并且进行包装的机械设备，以解决上述专利中存在的不足。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种苹果加工用清洗包装装置。

本实用新型通过以下技术方案来实现上述目的：

一种苹果加工用清洗包装装置，包括机壳、清洗室、烘干室、灌装机，所述机壳顶部安装有增压泵，所述增压泵后侧设置有入水管，所述机壳后侧下方设置有出水管，所述机壳正面一侧安装有自动控制器，所述机壳一侧安装有所述灌装机，所述机壳内部上方一侧设置有所述清洗室，所述清洗室内部上方安装有清洗水管，所述清洗室内部下方设置有过滤网，所述清洗室底部设置有输送带，所述清洗室下方安装有漏斗，所述漏斗上设置有水质监测器，所述清洗室一侧设置有所述烘干室，所述烘干室内部上方安装有湿度检测器，所述烘干室内部设置有热风输入管。

上述结构中，苹果随所述输送带进入所述清洗室进行清洗，清洗产生的废水通过所述出水管排出，清洗完成后进入所述烘干室进行热风烘干，最后通过所述灌装机进行灌装。

为了进一步提高性能，所述增压泵通过螺栓固定在所述机壳顶部，所述入水管通过卡槽固定在所述增压泵后侧，所述出水管通过卡槽固定在所述机壳后侧下方，所述自动控制器通过螺栓固定在所述机壳正面一侧，所述灌装机通过螺栓固定在所述机壳一侧。

为了进一步提高性能，所述清洗室通过卡槽固定在所述机壳内部上方一侧，所述清洗水管通过卡槽固定在所述清洗室内部上方，所述过滤网通过螺栓固定在所述清洗室内部下方。

为了进一步提高性能，所述输送带通过滑槽与所述清洗室底面相连接，所述漏斗通过螺栓固定在所述清洗室下方，所述水质监测器通过卡槽固定在所述漏斗上方。

为了进一步提高性能，所述烘干室通过卡槽固定在所述清洗室一侧，所述湿度检测器通过螺栓固定在所述烘干室内部上方，所述热风输入管通过卡槽固定在所述烘干室内部。

有益效果在于：本实用新型能够对苹果清洗后进行烘干和包装，有效地去除苹果表面细菌，延长苹果的保存时间。

附图说明

图1是本实用新型所述一种苹果加工用清洗包装装置的结构图；

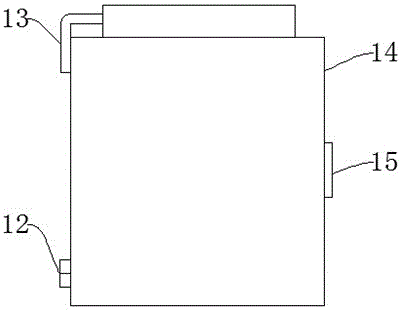

图2是本实用新型所述一种苹果加工用清洗包装装置的左视图。

附图标记说明如下：

1、漏斗；2、水质监测器；3、过滤网；4、清洗室；5、清洗水管；6、增压泵；7、湿度检测器；8、烘干室；9、热风输入管；10、灌装机；11、输送带；12、出水管；13、入水管；14、机壳；15、自动控制器。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图2所示，一种苹果加工用清洗包装装置，包括机壳14、清洗室4、烘干室8、灌装机10，机壳14顶部安装有增压泵6，增压泵6用于对输入的清洗水进行加压，增压泵6后侧设置有入水管13，机壳14后侧下方设置有出水管12，机壳14正面一侧安装有自动控制器15，自动控制器15用于自动控制设备运行，机壳14一侧安装有灌装机10，灌装机10用于对清洗烘干完成的苹果进行装袋，机壳14内部上方一侧设置有清洗室4，清洗室4用于对苹果进行清洗，清洗室4内部上方安装有清洗水管5，清洗室4内部下方设置有过滤网3，清洗室4底部设置有输送带11，输送带11用于输送苹果，清洗室4下方安装有漏斗1，漏斗1上设置有水质监测器2，水质监测器2用于对清洗完成的水进行检测，清洗室4一侧设置有烘干室8，烘干室8内部上方安装有湿度检测器7，湿度检测器7用于检测烘干室8内部湿度，烘干室8内部设置有热风输入管9。

上述结构中，苹果随输送带11进入清洗室4进行清洗，清洗产生的废水通过出水管12排出，清洗完成后进入烘干室8进行热风烘干，最后通过灌装机10进行灌装。

为了进一步提高性能，增压泵6通过螺栓固定在机壳14顶部，入水管13通过卡槽固定在增压泵6后侧，出水管12通过卡槽固定在机壳14后侧下方，自动控制器15通过螺栓固定在机壳14正面一侧，灌装机10通过螺栓固定在机壳14一侧，清洗室4通过卡槽固定在机壳14内部上方一侧，清洗水管5通过卡槽固定在清洗室4内部上方，过滤网3通过螺栓固定在清洗室4内部下方，输送带11通过滑槽与清洗室4底面相连接，漏斗1通过螺栓固定在清洗室4下方，水质监测器2通过卡槽固定在漏斗1上方，烘干室8通过卡槽固定在清洗室4一侧，湿度检测器7通过螺栓固定在烘干室8内部上方，热风输入管9通过卡槽固定在烘干室8内部。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
