一种波动震动型食品裹粉摇床的制作方法

本实用新型涉及食品加工技术领域，具体为一种波动震动型食品裹粉摇床。

背景技术：

目前，裹粉类食品日渐受到人们的喜爱，如裹粉豆类、裹粉花生类休闲食品等。传统的裹粉工艺是将所裹粉料放至一大型容器中，将豆类、花生类等颗粒物放入容器中进行人工搅拌裹粉，其人力耗费大、加工效率低下，且颗粒物表面裹粉不均匀。

为此，中国专利201521071530.1公布了本实用新型提供一种食品裹粉摇床，它包括支架、设置于支架内的摇床(3)、电机(4)，所述支架包括矩形支架框(1)和固定于矩形支架框(1)四个角的四根立柱(2)，所述摇床(3)为由一底板和四侧侧板组成的槽体，所述摇床(3)的前后两侧通过滚轮轴承(5)滚动连接于矩形支架框(1)两侧内壁设置的凹槽(11)内，所述摇床(3)通过连杆(6)与电机(4)连接并由电机(4)驱动在凹槽(11)内作来回移动。该摇床结构简单、设计合理，能够很好地完成豆类、花生类等颗粒物的裹粉作业，同时保证食品裹粉质量；但是该实用新型只能水平方向是利用来回运动实现水平震动，从而实现颗粒物表面裹粉，整个运动是周期性的，运动稳定，对颗粒物表面裹粉效果并不好，这种周期性的水平方向上的运动不利于颗粒物表面裹粉。

技术实现要素：

本实用新型的目的在于提供一种波动震动型食品裹粉摇床，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种波动震动型食品裹粉摇床，包括底座、摇床和电机，底座顶端内设导槽，底座在导槽的下方内设轨道槽，导槽和轨道槽是贯通连接，轨道槽的顶壁和底壁是相同波浪形结构设计，轨道槽内设有运动滑块，运动滑块是采用与轨道槽弧度相同的波浪结构设计，运动滑块的顶端固定连接支撑杆，支撑杆的顶端穿过导槽与摇床固定连接，摇床的顶端内设裹粉腔，摇床的右端设有连接块，底座的顶端右侧内设电机，电机的电机轴顶端固定连接转轴，转轴的顶端固定连接偏心轮，偏心轮通过铰销与连杆铰接，连杆的另一端通过铰销与连接块铰接。

作为本实用新型更进一步的技术方案，导槽的宽度小于轨道槽的宽度。

作为本实用新型更进一步的技术方案，运动滑块的高度低于轨道槽的槽高。

作为本实用新型更进一步的技术方案，裹粉腔的底壁均匀的设有若干圆锥体。

与现有技术相比，本实用新型的轨道槽采用波浪结构设计，使得摇床的运动也变成波浪震动运动，加剧摇床震动，使得颗粒状食物能够快速裹粉，裹粉效果显著，结构简单，操作简便。

附图说明

图1为本实用新型一种波动震动型食品裹粉摇床的结构示意图；

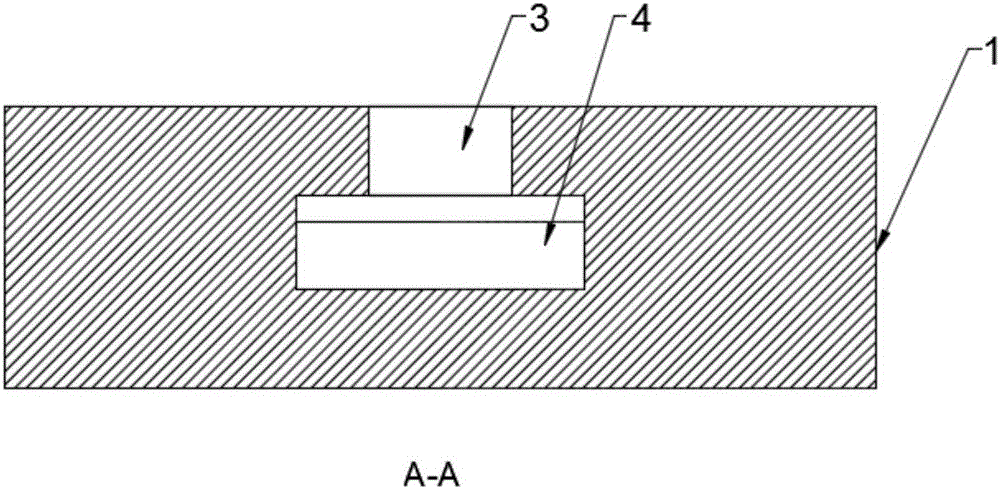

图2为本实用新型一种波动震动型食品裹粉摇床的A-A剖视图的结构示意图。

图中：1-底座，2-摇床，3-导槽，4-轨道槽，5-运动滑块，6-支撑杆，7-裹粉腔，8-圆锥体，9-连杆，10-铰销，11-偏心轮，12-电机，13-转轴，14-连接块。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1～2，一种波动震动型食品裹粉摇床，包括底座1、摇床2和电机3，所述底座1顶端内设导槽3，底座1在导槽3的下方内设轨道槽4，所述导槽3的宽度小于轨道槽4的宽度，所述导槽3和轨道槽4是贯通连接，所述轨道槽4的顶壁和底壁是相同波浪形结构设计，所述轨道槽4内设有运动滑块5，所述运动滑块5是采用与轨道槽4弧度相同的波浪结构设计，所述运动滑块5的高度低于轨道槽4的槽高，所述运动滑块5的顶端固定连接支撑杆6，所述支撑杆6的顶端穿过导槽3与摇床2固定连接，所述摇床2的顶端内设裹粉腔7，所述裹粉腔7的底壁均匀的设有若干圆锥体8，所述摇床2的右端设有连接块14，所述底座1的顶端右侧内设电机12，所述电机12的电机轴顶端固定连接转轴13，所述转轴13的顶端固定连接偏心轮11，所述偏心轮11通过铰销10与连杆9铰接，所述连杆9的另一端通过铰销10与连接块14铰接。

本实用新型使用时，在摇床2的裹粉腔7内加入裹粉和颗粒状食物，启动电机12，电机12带动偏心轮11旋转，偏心轮11转动，带动连杆9周期性的运动，进而拉动或推动摇床2沿着轨道槽4来回运动，由于轨道槽4是采用波浪形结构设计，从而使得运动滑块5在轨道槽4内波浪起伏运动，进而带动摇床2波浪起伏运动，从而实现颗粒状食物快速裹粉。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
