一种茶叶解块装置的制作方法

本实用新型涉及茶叶机械技术领域，尤其涉及一种茶叶解块装置。

背景技术：

茶叶加工中需要加一定的压力进行揉捻成形，揉捻工艺结束后，茶叶半成品往往在压力作用下会浸出茶汁使茶叶粘结在一起成块状，需要解块后才能进入下一道加工工艺，否则会造成茶叶烘干时受热不均匀，因此要使用茶叶解块机将茶叶打散。现用的茶叶解块机包括有顶端为进料口，底部为集料室的解块仓，所述解块仓内安装有两个相对转动的分解轴，两个所述分解轴上分布有多个相配合的叶齿。该茶叶解块机在使用过程中存在以下不足：两个分解轴上相配合的叶齿对茶叶进行解块，容易损伤和挤断茶叶，降低茶叶的质量。

技术实现要素：

本实用新型的目的在于解决现有技术存在的上述问题，旨在提供一种能减少茶叶受损的解块装置。

为了达到目的，本实用新型提供的技术方案为：

本实用新型涉及的一种茶叶解块装置包括至少两个解块单元、吹风装置和支架，所述的解块单元按圆周布置在支架上，其包括解块仓、解块电机和搅拌体，解块仓顶部设有通风孔，底部为通风密网，解块电机方向朝下设在解块仓顶部，搅拌体固定在解块电机的转轴上；所述的吹风装置设在解块单元下方，其包括机仓、转盘和风机，机仓内设有驱动电机，驱动电机转动轴顶部与转盘轴心固定连接，转盘上对应解块单元轴心的圆周轨迹位置安装有风机。

优选地，所述的解块仓的侧面还设有仓门。

优选地，所述的支架包括顶板和背板，解块单元采用焊接或螺栓连接的方式固定在顶板下表面，顶板上设有与解块仓顶部通风孔对应的通风口。

优选地，所述的风机的尺寸与通风密网的大小相同。

采用本实用新型提供的技术方案，与现有技术相比，具有如下有益效果：

本实用新型涉及的茶叶解块装置通过转动的风机轮流地向解块单元的底部吹风，使解块仓内的块状茶叶向上运动，并由搅拌体打散茶叶，如此反复几次，能将茶叶解块，且有效的避免茶叶被挤断。

附图说明

图1是本实用新型茶叶解块装置正视图；

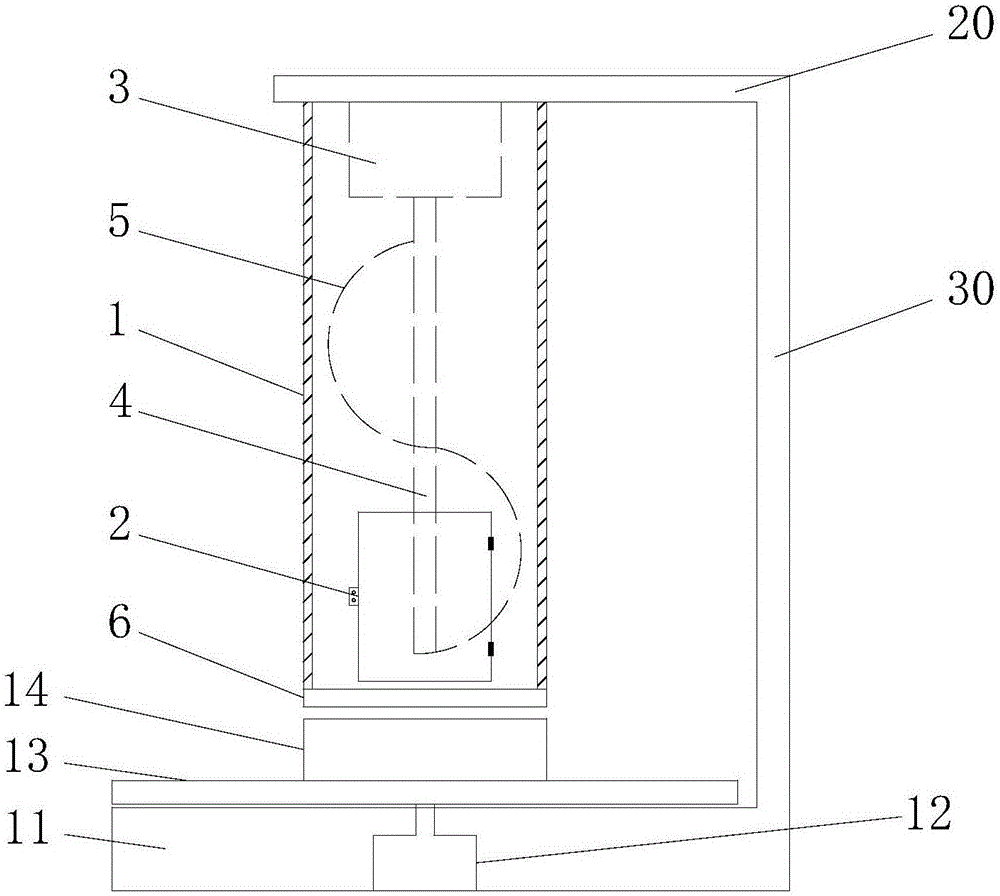

图2是本实用新型茶叶解块装置侧视图。

示意图中的标注说明：1解块仓，2仓门，3解块电机，4转轴，5搅拌体，6通风密网，11机仓，12驱动电机，13转盘，14风机，20顶板，30背板。

具体实施方式

为进一步了解本实用新型的内容，结合实施例对本实用新型作详细描述，以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

结合附图1和2所示，本实用新型涉及的一种茶叶解块装置包括两个解块单元、吹风装置和支架，所述的支架包括顶板20和背板30，顶板和背板一体化生产所得，两个解块单元均采用螺栓连接的方式固定在顶板20的下方，顶板20上设有孔洞。

所述的解块单元包括解块仓1、解块电机3和搅拌体5，解块仓1顶部设有通风孔，解块仓1顶部与顶板20固定连接后，其顶部的通风孔正好与顶板上的孔洞对齐；解块仓1的底部为通风密网6，气流可通过该通风密网6，解块仓1的侧面设有仓门2，解块电机3方向朝下设在解块仓1顶部，搅拌体5固定在解块电机的转轴4上，所述的搅拌体5采用螺旋状的橡胶棒或塑料棒。

所述的吹风装置设在解块单元下方，其包括机仓11、转盘13和风机14，机仓内设有驱动电机12，驱动电机12的转动轴顶部与转盘13的轴心固定连接，转盘13与机仓11之间存在细小的空隙，风机14安装在转盘上，风机14的尺寸大小与通风密网6的尺寸相同，且风机14的轴心对应落在所有解块仓轴心连成的圆周轨迹上。

使用时，将茶叶从仓门2放入解块仓1内，然后同时启动解块电机3、驱动电机12和风机14，驱动电机12带动转盘13旋转，风机14以转盘中心为圆心做圆周运动，当风机运动到某个解块仓1下方时，将解块仓1内的茶叶吹起，茶叶吹起后被搅拌体打散后又落下，反复几次可将茶叶完全打散。

以上结合实施例对本实用新型进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍属于本实用新型的专利涵盖范围之内。
