氧气管固定装置的制作方法

本实用新型属于医疗器械辅助用具技术领域，具体涉及一种氧气管固定装置。

背景技术：

气管插管是指将一特制的气管内导管经声门置入气管的技术称为气管插管，这一技术能为气道通畅、通气供氧、呼吸道吸引和防止误吸等提供最佳条件。临床中在气管插管患者脱机后，需要将氧气导管与气管导管连接，持续为患者给氧。现目前两导管之间的连接方式一般采用卡接，卡接的导管之间容易滑脱，密闭性被破坏，不能为患者充分给氧，影响患者持续正常的吸氧。

技术实现要素：

针对现有技术存在的技术问题，本实用新型提供一种氧气管固定装置。

为了实现上述目的，本实用新型采用如下技术方案：

一种氧气管固定装置，包括两个相同结构的固定件，所述固定件包括固定套和连接件，所述固定套的一端与所述连接件的一端固接，所述固定套为中空且两端为开口的圆柱结构，并且内部还设有两个相互对应的压紧片，所述压紧片呈半圆形，在半圆形压紧片的外壁固设有卡座，在所述固定套的侧壁开设有两个相互对应的固定孔，所述固定孔设有内螺纹，所述固定孔中插入有与其相互配合的螺杆，其中所述螺杆的一端插入所述固定孔后，卡装在所述卡座内部，并保持所述螺杆可在所述卡座内部旋转运动；所述连接件为中空且两端为开口的管状结构，并且所述连接件的另一端端部开设有凹槽，所述凹槽中嵌设有磁力环；两个相同构造的所述连接件上分别设置有不同磁极的磁力环，通过磁力环相吸将两个所述固定件之间可拆卸连接。

进一步地，所述螺杆的端部为球形，与球形头部邻接的一部分螺杆的直径小于头部。

进一步地，所述卡座的内部为空心管腔，所述螺杆的球形端部卡装在所述卡座的空心管腔中，其中所述卡座的开口处与直径小于头部的该部分螺杆间隙配合。

进一步地，所述压紧片的内壁包覆有一层弹性保护层。

进一步地，所述连接件为喇叭型管状结构，并且所述连接件横截面小的一端与所述固定套的一端固接，所述磁力环嵌设在横截面大的一端端部。

进一步地，两个所述固定件中的其中一个连接件上嵌设有S极磁力环，另一个连接件上嵌设有N极磁力环。

综上所述，本实用新型的有益效果是：

1、本实用新型中，两个结构一致并可拆卸连接的固定件，其中一个固定件内部穿设有氧气导管，另一个固定件的内部穿设有气管导管，将氧气导管和气管导管卡接后，在两个连接件上分别设置不同磁极的磁力环，利用磁力环相互吸引，能将两个固定件中的连接件可拆卸连接在一起，同时将氧气导管和气管导管的连接处保护在连接件内部。卡接好的氧气导管和气管导管形成一条给氧通道作用于患者，由于螺杆的端部为球形，与球形头部邻接的一部分螺杆的直径小于头部，卡座的内部为空心管腔，螺杆的球形端部卡装在卡座的空心管腔中，其中卡座的开口处与直径小于头部的该部分螺杆间隙配合，通过旋转螺杆，两个相互对应设置的压紧片共同作用，将固定套中的氧气导管或者气管导管夹紧固定，能够使氧气导管和气管导管持续保持卡接状态，避免连接处因被碰触或者外力扯动而滑脱，影响患者的康复治疗。为了避免压紧片夹得过紧，阻断给氧通道，压紧片的内壁包覆有一层弹性保护层，可以对氧气导管和气管导管进行保护。

2、本实用新型中连接件呈喇叭型，并且连接件横截面小的一端与固定套的一端固接，磁力环嵌设在横截面大的一端端部。卡接的氧气导管和气管导管的连接处被保护在连接件的横截面大的一端，既能全面保护卡接处，又能保证不对卡接处造成挤压，避免因挤压卡接处而漏气，从而影响氧气的饱和度。并且两个固定件，其中一个连接件上嵌设有S极磁力环，另一个连接件12上嵌设有N极磁力环，通过磁铁的S极与N极相吸的原理，实现将两个固定件既能装配在一起配合使用，又能在不需要本氧气管固定装置后便于拆卸，并且可重复利用，节约资源和成本。

附图说明

图1是本实用新型提供的氧气管固定装置的结构示意图。

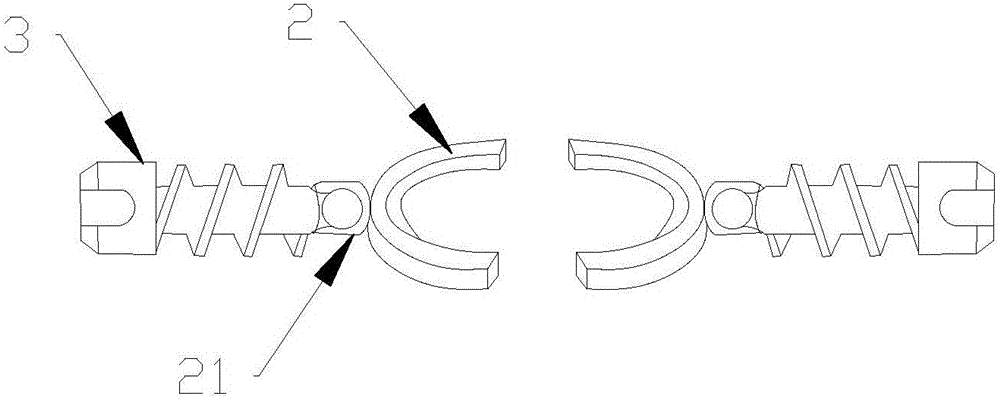

图2是本实用新型中螺杆与卡座装配状态的结构示意图。

图中，1-固定件；11-固定套；12-连接件；2-压紧片；21-卡座；3-螺杆。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

如图1和图2所示，本实用新型提供一种氧气管固定装置，包括两个相同结构的固定件1。所述固定件1包括固定套11和连接件12，所述固定套11的一端与所述连接件12的一端固接。所述固定套为中空且两端为开口的圆柱结构，并且内部还设有两个相互对应的压紧片2，所述压紧片2呈半圆形，在半圆形压紧片2的外壁固设有卡座21。在所述固定套11的侧壁开设有两个相互对应的固定孔(图中未示出)，所述固定孔设有内螺纹，所述固定孔中插入有与其相互配合的螺杆3，其中所述螺杆3的一端插入所述固定孔后，卡装在所述卡座21内部，并保持所述螺杆3可在所述卡座21内部旋转运动。所述连接件12为中空且两端为开口的管状结构，并且所述连接件12的另一端端部开设有凹槽，所述凹槽中嵌设有磁力环(图中未示出)。两个相同构造的所述连接件12上分别设置有不同磁极的磁力环，通过磁力环相吸将两个所述固定件1之间可拆卸连接。

采用以上结构，将氧气导管从其中一个固定件1的固定套11中穿入，从该固定件1中的连接件12端部穿出，并保持氧气导管与压紧片2的内壁抵靠。将气管导管从另一个固定件1的固定套11中穿入，从本固定件1中的连接件12端部穿出，并保持气管导管与压紧片2的内壁抵靠。此时，将氧气导管和气管导管进行卡接，形成畅通的给氧通道。由于两个固定件1中的连接件12，分别设有磁极不同的磁力环，两导管卡接后通过磁力环相吸，实现两个固定件1之间可拆卸连接，并且两导管的连接处还被保护在连接件12的内部空心管腔中。旋转两个固定件1上的螺杆3，两个相互对应设置的压紧片2共同作用，直至将抵靠在压紧片2内部的氧气导管和气管导管分别夹紧，并通过固定孔的内螺纹与螺杆3的外螺纹相互配合，将旋转的螺杆3锁紧固定，从而使两个固定件1中相互对应设置的压紧片2，能够稳定牢固的将氧气导管和气管导管分别夹紧固定。安装好本氧气管固定装置后，可以使氧气导管和气管导管能够持续保持卡接状态，防止卡接的氧气导管和气管导管之间，因外力碰触，或者患者扯动而使连接处滑脱，能够持续稳定的为患者给氧，减少对患者康复护理的影响。

作为其中一种可实现方式，所述螺杆3的端部为球形，与球形头部邻接的一部分螺杆的直径小于头部。所述卡座21的内部为空心管腔，所述螺杆3的球形端部卡装在所述卡座21的空心管腔中，其中所述卡座21的开口处与直径小于头部的该部分螺杆间隙配合。此时，旋转螺杆3，螺杆3绕卡座21内部做360°旋转运动，而卡座21以及与卡座21连接的压紧片2保持不动，通过旋转螺杆3使固定套11内部的两个压紧片2共同作用，以此夹紧内部的氧气导管或者气管导管。

旋转螺杆，使固定套11内部两个压紧片2共同作用，将内部的氧气导管或者气管导管夹紧。为了减少对维持氧气导管和气管导管正常给氧通道的影响，所述压紧片2的内壁包覆有一层弹性保护层，可以避免两压紧片2共同作用时，不至于将给氧通道完全阻断，影响为患者持续稳定的供氧。

所述连接件12为喇叭型管状结构，并且所述连接件12横截面小的一端与所述固定套11的一端固接，所述磁力环嵌设在横截面大的一端端部。卡接的氧气导管和气管导管的连接处被保护在连接件12的横截面大的一端，既能全面保护卡接处，又能保证不对卡接处造成挤压，避免因挤压卡接处而漏气，从而影响氧气的饱和度。

两个所述固定件1中的其中一个连接件12上嵌设有S极磁力环，另一个连接件12上嵌设有N极磁力环。通过磁铁的S极与N极相吸的原理，实现将两个固定件1既能装配在一起配合使用，又能在不需要本氧气管固定装置后便于拆卸，并且可重复利用，节约资源和成本。

以上仅为本实用新型的实施方式，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构，直接或间接运用在其他相关的技术领域，均同理在本实用新型的专利保护范围之内。
