一种卡圈组件的制作方法

本实用新型涉及蒸煮硫化设备组件领域，具体涉及到一种卡圈组件。

背景技术：

近年来，竹木材料的地板不断受到追捧，相较于石材，竹木底板的舒适度更高，冬暖夏凉，适合赤脚行走，作为竹木原材料，其含有更多的营养物质，在一定的温度和湿度条件下，容易引起霉变和虫蛀，因此，需要将原料通过碳化炉，在高温、高湿、高压的环境中，使得其中的有机化合物分解变质，使得蛀虫等失去营养来源，同时可以消灭其中的虫卵以及真菌。在使用过程中，整个碳化炉的密封性是至关重要的，特别是在开门处，当门关闭时，需要保证内部与外界空气隔绝，现有的开门处的门封组件的密封性不太好，容易出现漏气的问题，难以满足市场的需求。

技术实现要素：

基于以上背景，本实用新型提供了一种卡圈组件，密封效果好，装配容易，为了解决上述技术方案，本实用新型采用如下技术方案：

一种卡圈组件，适用于竹木碳化炉，包括两个相互对称的呈半圆状的左卡圈和右卡圈，所述左卡圈与右卡圈的内部设置有密封凹槽，所述左卡圈或者右卡圈上设置有连接板，所述连接板将左卡圈与右卡圈进行连接。

本实用新型提供一种卡圈组件，优选地，所述密封凹槽共有14个，所述密封凹槽的宽度为140~145mm，深度为45~60mm。

本实用新型提供一种卡圈组件，优选地，所述连接板的一侧设置有多个螺纹孔和定位孔。

本实用新型提供一种卡圈组件，优选地，所述螺纹孔共有两列，每列有三个，所述定位孔设置在两列螺纹孔之间，所述定位孔共有两个。

本实用新型提供一种卡圈组件，优选地，两个连接板均设置在左卡圈上，所述连接板的一端与左卡圈的端部固定连接，所述右卡圈的端部设置有与螺纹孔和定位孔相配合的小孔。

本实用新型提供一种卡圈组件，优选地，两个连接板均设置在右卡圈上，所述连接板的一端与右卡圈的端部固定连接，所述左卡圈的端部设置有与螺纹孔和定位孔相配合的小孔。

本实用新型提供一种卡圈组件，优选地，两个连接板的其中一个固定设置在左卡圈的端部，另一个固定设置在右卡圈的端部，所述右卡圈和左卡圈的端部均设置有与螺纹孔和定位孔相配合的小孔。

本实用新型的优点和有益效果在于：

本实用新型提供的卡圈组件，用于竹木碳化炉的门封之中，起到中间密封的作用，利用两个半圆的卡圈组合而成，容易生产和进行装配。

本实用新型提供的卡圈组件，左卡圈和右卡圈利用连接板进行连接，将其固定成圆形，连接板的半边与左卡圈或者右卡圈进行固定连接，然后另外半边则设置有定位孔与螺纹孔，与另外的左卡圈或者右卡圈上的小孔配合，采用螺栓进行连接，便于安装和拆卸。

附图说明

下面结合附图对本实用新型的优选实施方式进行详细或者优选地描述，其中，

图1为本实用新型的卡圈件的俯视图；

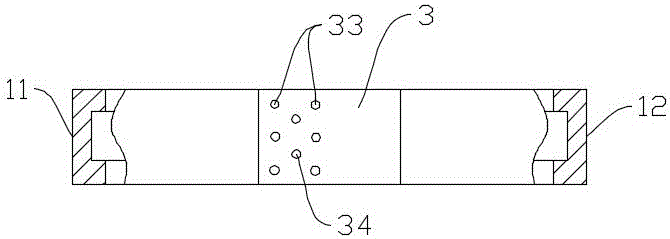

图2为本实用新型的卡圈件的正视图；

图3为本实用新型中实施例四的示意图。

具体实施方式

参考附图1-3，本实用新型提供一种卡圈组件，适用于竹木碳化炉，包括两个相互对称的呈半圆状的左卡圈11和右卡圈12，所述左卡圈11与右卡圈12的内部设置有密封凹槽2，所述左卡圈11或者右卡圈12上设置有连接板3，所述连接板3将左卡圈11与右卡圈12进行连接。

同时，密封凹槽2共有14个，所述密封凹槽2的宽度为140~145mm，深度为45~60mm。

进一步的，连接板3的一侧设置有多个螺纹孔33和定位孔34。

螺纹孔33共有两列，每列有三个，所述定位孔34设置在两列螺纹孔33之间，所述定位孔34共有两个。

实施例一：

两个连接板3均设置在左卡圈11上，所述连接板3的一端与左卡圈11的端部固定连接，所述右卡圈12的端部设置有与螺纹孔33和定位孔34相配合的小孔，利用螺栓进行固定。

实施例二：

两个连接板3均设置在右卡圈12上，所述连接板3的一端与右卡圈12的端部固定连接，所述左卡圈11的端部设置有与螺纹孔33和定位孔34相配合的小孔，利用螺栓进行固定。

实施例三：

两个连接板3的其中一个固定设置在左卡圈11的端部，另一个固定设置在右卡圈12的端部，所述右卡圈12和左卡圈11的端部均设置有与螺纹孔33和定位孔34相配合的小孔，利用螺栓进行固定，如此，即左卡圈11与右卡圈12完全相同，装配时转换方向即可，利于批量生产。

实施例四：

两个连接板3与左卡圈11和右卡圈12之间的连接均为可拆卸连接，在连接板3的两侧都设置有螺纹孔33和定位孔34，在左卡圈11与右卡圈12的两个端部均设置有相配合的小孔，利用螺栓进行固定，安装和运输更为方便，卡圈与连接板之间可以单独运输和存放，也便于更换。

当然，以上所述的仅是本实用新型的优选实施方式。应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以作出若干变形和改进，这些也应视为属于本实用新型的保护范围。
