电动隔断板的导轨结构的制作方法

本实用新型涉及非固定的构筑物，尤其涉及一种电动隔断板的导轨结构。

背景技术：

活动隔断是一种根据需要随时把大空间分割成小空间或把小空间连通成大空间，具有一般墙体功能的活动墙。活动隔断给人们的工作带来很大的方便，具有一般墙体、功能，却比一般墙体更加轻便，具有活动性。它的隔断作用能够更加合理、有效地节省空间。活动隔断多用于大面积的场所，如酒店宴会厅、高档酒楼包间、高级写字楼会议室等场所。现有的活动隔断大多通过手动移动，极其费力费时。

技术实现要素：

本实用新型的目的在于提供一种电动隔断的导轨结构。

为达到上述目的，本实用新型采用的技术方案是：一种电动隔断板的导轨结构；

所述导轨为导电导轨，导轨上沿其长度方向开设有装配凹槽，装配凹槽中嵌设有导电带，导电带与导轨之间设置有绝缘层；

所述导轨上沿其长度方向设置有齿条。

上述方案中，所述导轨为凹槽状构件。

上述方案中，所述导轨为铁铸件。

由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：

1．本实用新型适用于电动隔断板，通过导电和导电带对隔断板上滚轮的驱动机构进行供电，使得滚轮在任何位置都能够得到供电，且不需要布置复杂的线路；

2. 本实用新型结构简单，适于推广。

附图说明

图1为本实用新型实施例一结构剖视图。

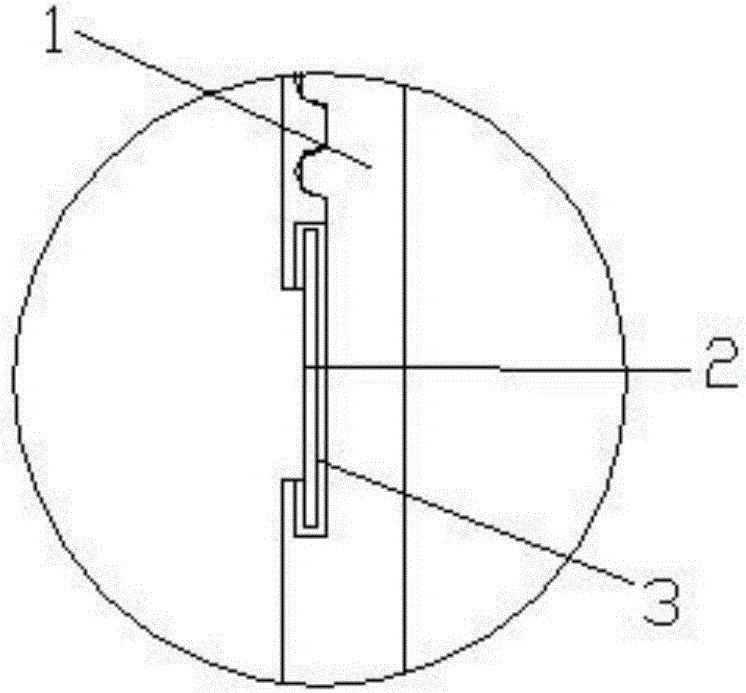

图2为图1的局部放大图。

图3为本实用新型实施例一使用状态俯视图。

其中：1、导轨；2、导电带；3、绝缘层；4、齿条；5、滚轮；6、电动隔断板。

具体实施方式

下面结合附图及实施例对本实用新型作进一步描述：

实施例一：

参见图1~图3所示，一种电动隔断板的导轨结构，所述电动隔断板6的上沿设置有滚轮5；

所述导轨1为导电导轨，导轨1上沿其长度方向开设有装配凹槽，装配凹槽中嵌设有导电带2，导电带2与导轨1之间设置有绝缘层3；

所述导轨1上沿其长度方向设置有齿条4，由于滚轮5通过电动驱动机构驱动，齿条4用于与滚轮5对应的齿轮进行配合，以计算滚轮5的行程，同时防止滚轮5滑动

所述导轨1为凹槽状构件。

述导轨1为铁铸件。
