一种制砖用搅拌装置的制作方法

本实用新型涉及制砖机，具体为一种制砖用搅拌装置。

背景技术：

制砖机就是制造和生产砖的机械设备，一般利用石粉、粉煤灰、炉渣、矿渣、碎石、沙子、水等添加水泥作为原材料通过液压动力、震动力、气动力等生产砖的机械，制砖机在生产过程前，原料需要经过输送以及搅拌处理。但是现有的搅拌装置却有一定的不足之处，如不便对水流进行记录，不便均匀的向搅拌室中注入水流，集料车中的物料容易溢出会造成浪费，这些都是需要解决的问题。

技术实现要素：

本实用新型提供一种制砖用搅拌装置，可以有效解决在实际应用中制砖用搅拌装置不便对水流进行记录，不便均匀的向搅拌室中注入水流，集料车中的物料容易溢出会造成浪费的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型公开了一种制砖用搅拌装置，包括搅拌室，所述搅拌室的顶端设置有进料口，所述进料口的一侧设置有储水箱，所述储水箱的一侧设置有导水管，所述导水管的一侧设置有流量计，所述导水管的一端设置有水泵，所述搅拌室内部的顶端的四周设置有出水管，所述出水管的底端设置有若干出水孔，所述搅拌室内部的底端设置有搅拌轴，所述搅拌轴的外侧设置有若干搅拌扇叶，所述搅拌轴的一端连接有电机，所述搅拌室的底端设置有支撑杆，所述支撑杆的一侧设置有控制器，所述搅拌室的底端设置有出料口，所述出料口的底端设置有集料车，所述集料车的内部的一侧设置有物料传感器，所述搅拌室的一侧设置有警报器，所述警报器的一侧设置有控制面板。

作为本实用新型的一种优选技术方案，所述所述集料车的底端设置有滚轮，所述滚轮的底端设置有滑轨。

作为本实用新型的一种优选技术方案，所述电机的底端设置有挡板。

作为本实用新型的一种优选技术方案，所述出料口的底端设置有电控阀门。

作为本实用新型的一种优选技术方案，所述物料传感器电性连接所述控制器，所述控制器电性连接所述警报器。

与现有技术相比，本实用新型便于对水流进行记录，便于均匀的向搅拌室中注入水流，具有提醒作用，进而方便及时把装满的集料车通过滑轨运出，防止溢出造成浪费。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型的结构示意图；

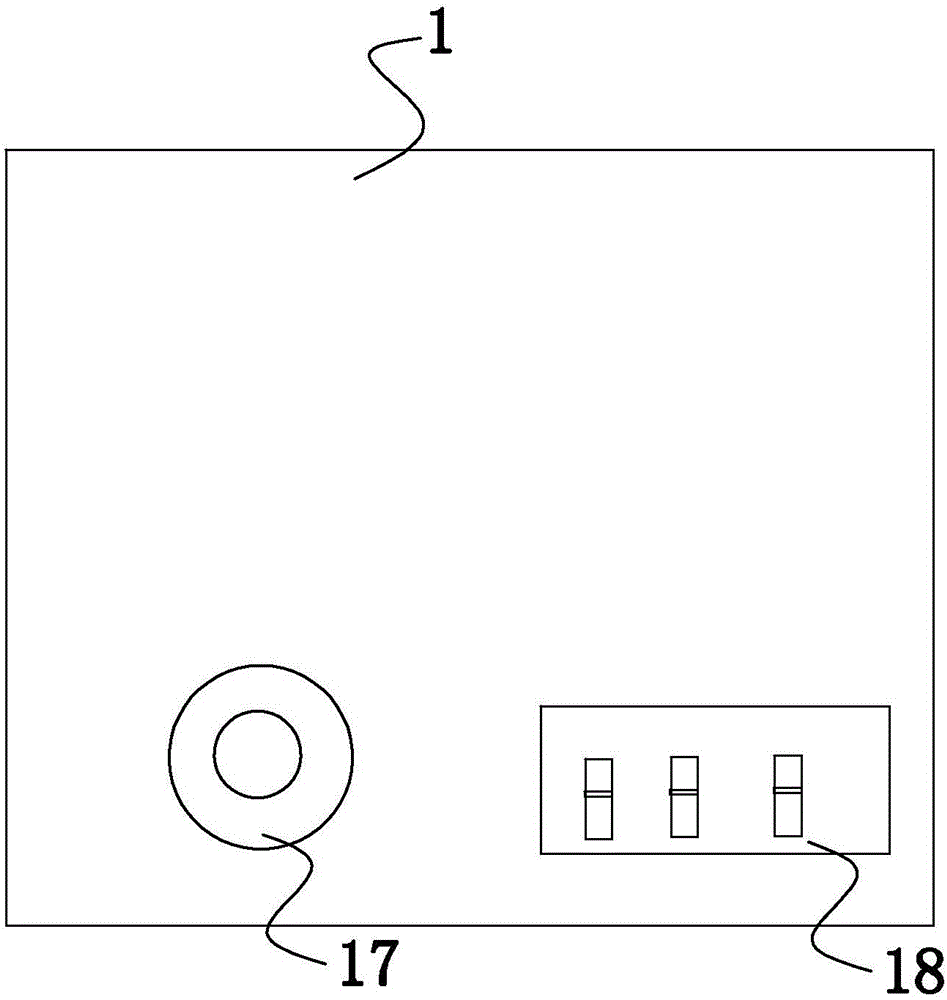

图2是本实用新型的局部结构示意图；

图中标号：1、搅拌室；2、进料口；3、储水箱；4、导水管；5、流量计；6、水泵；7、出水管；8、出水孔；9、搅拌轴；10、搅拌扇叶；11、电机；12、支撑杆；13、控制器；14、出料口；15、集料车；16、物料传感器；17、警报器；18、控制面板。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-2所示，本实用新型提供一种制砖用搅拌装置，包括搅拌室1，搅拌室1的顶端设置有进料口2，进料口2的一侧设置有储水箱3，储水箱3的一侧设置有导水管4，导水管4的一侧设置有流量计5，导水管4的一端设置有水泵6，搅拌室1内部的顶端的四周设置有出水管7，出水管7的底端设置有若干出水孔8，搅拌室1内部的底端设置有搅拌轴9，搅拌轴9的外侧设置有若干搅拌扇叶10，搅拌轴9的一端连接有电机11，搅拌室1的底端设置有支撑杆12，支撑杆12的一侧设置有控制器13，搅拌室1的底端设置有出料口14，出料口14的底端设置有集料车15，集料车15的内部的一侧设置有物料传感器16，搅拌室1的一侧设置有警报器17，警报器19的一侧设置有控制面板18。

集料车15的底端设置有滚轮，滚轮的底端设置有滑轨；通过滚轮和滑轨，可以更轻松推动集料车。

电机11的底端设置有挡板；便于摆放电机。

出料口14的底端设置有电控阀门；便于对搅拌后物料的控制。

物料传感器16电性连接控制器13，控制器13电性连接警报器19；便于数据的传输。

具体的搅拌室1的顶端设置有进料口2，进料口2的一侧设置有储水箱3，储水箱3的一侧设置有导水管4，导水管4的一端设置有水泵6，通过导水管4和水泵6便于对水流的控制，导水管4的一侧设置有流量计5，通过流量计5便于对水流进行记录，搅拌室1内部的顶端的四周设置有出水管7，出水管7的底端设置有若干出水孔8，通过出水管7和出水孔8，便于均匀的向搅拌室1中注入水流，搅拌室1内部的底端设置有搅拌轴9，搅拌轴9的外侧设置有若干搅拌扇叶10，搅拌轴9的一端连接有电机11，通过电机11带动搅拌轴9和搅拌扇叶10转动，便于对物料进行搅拌，搅拌室1的底端设置有支撑杆12，便于使搅拌室更加稳定，搅拌室1的底端设置有出料口14，出料口14的底端设置有集料车15，便于运输物料，支撑杆12的一侧设置有控制器13，集料车15的内部的一侧设置有物料传感器16，搅拌室1的一侧设置有警报器17，警报器17的一侧设置有控制面板18，物料传感器16会感应集料车15内部的物料的含量，当含量较高时，物料传感器16会发出信号并传递给控制器13，控制器13处理后会发出信号并传递给警报器17，这时警报器17工作，具有提醒作用，进而方便及时把装满的集料车15通过滑轨运出，防止溢出造成浪费。

本实用新型便于对水流进行记录，便于均匀的向搅拌室1中注入水流，具有提醒作用，进而方便及时把装满的集料车15通过滑轨运出，防止溢出造成浪费。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
