一种手持式搅拌机的碎杯装置的制作方法

本实用新型涉及一种手持式搅拌机,特别涉及一种手持式搅拌机的碎杯装置。



背景技术:

搅拌机是人类生活食品所需要的加工好帮手,搅拌机主要作用是粉碎东西,搅拌各种食物。现有的市场上搅拌机的碎杯在打开盖子后S刀本体靠与轴的摩擦力慢慢停止旋转,有的仍会持续转动数秒,影响客户使用的安全性。



技术实现要素:

(一)要解决的技术问题

本实用新型要解决的技术问题是提供一种结构简单、制动效果好的、使用安全的手持式搅拌机的碎杯装置。

(二)技术方案

为解决上述技术问题,本实用新型提供一种手持式搅拌机的碎杯装置,包括:上盖、S刀本体和杯体;所述S刀本体连接有S刀;所述S刀本体内依次装有弹簧、弹簧顶块和塑料轴承;所述弹簧一端抵在所述S刀本体的内壁上,另一端抵在所述弹簧顶块上;所述杯体设置有钢轴;所述钢轴上连接有钢轴连接头;所述钢轴的一端与所述弹簧顶块接触连接;所述钢轴连接头上设置有耳部;所述塑料轴承内设置有与所述耳部相配合的定位槽;当所述上盖带动所述S刀本体下压时,压缩所述弹簧,所述定位槽与所述耳部松脱,所述S刀本体旋转工作;当所述上盖打开时,所述弹簧复位,所述S刀本体上弹,所述定位槽与所述耳部卡合,所述S刀本体停止转动。

进一步的,所述S刀本体与所述S刀通过灌包注塑连接在一起。

进一步的,所述钢轴通过灌包注塑与所述杯体连接在一起。

进一步的,所述钢轴连接头通过过盈配合压入至所述钢轴上。

进一步的,所述塑料轴承通过过盈配合压入至所述S刀本体内。

(三)有益效果

本实用新型手持式搅拌机的碎杯装置通过塑料轴承的定位槽和钢轴连接头的耳部相卡合或松脱,实现S刀本体的制动或旋转,结构简单,使用方便,制动效果好,消除了安全隐患。

附图说明

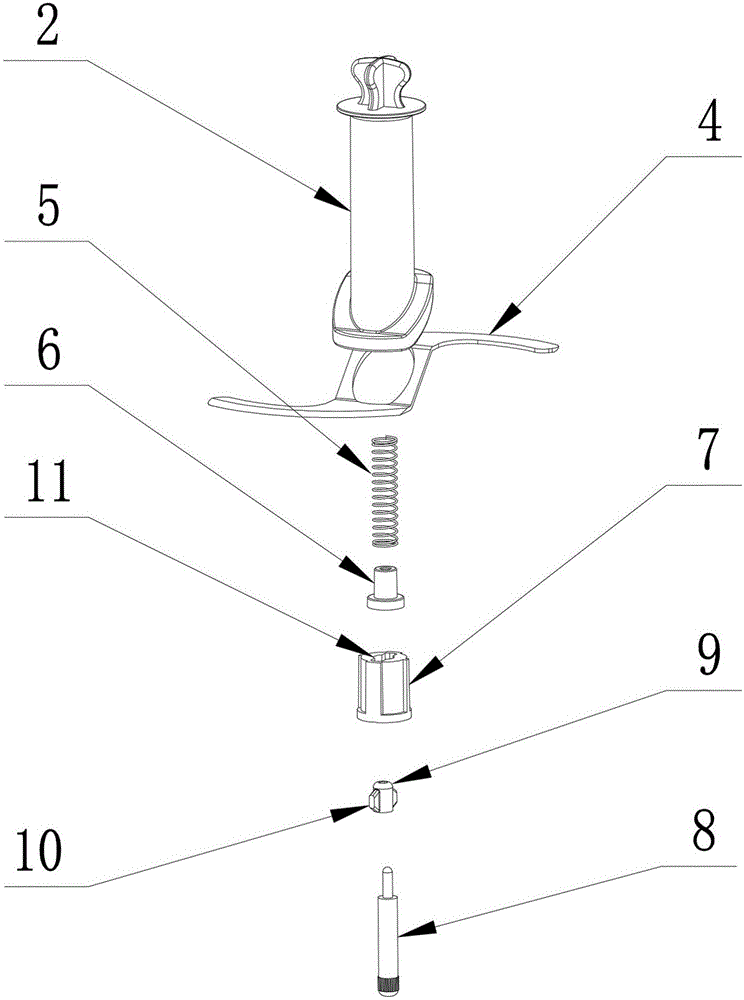

图1为本实用新型手持式搅拌机的碎杯装置的整体爆炸示意图;

图2为本实用新型手持式搅拌机的碎杯装置的部分爆炸示意图;

图3为本实用新型手持式搅拌机的碎杯装置S刀本体下压时的结构示意图;

图4为本实用新型手持式搅拌机的碎杯装置S刀本体上弹时的结构示意图;

其中:1为上盖、2为S刀本体、3为杯体、4为S刀、5为弹簧、6为弹簧顶块、7为塑料轴承、8为钢轴、9为钢轴连接头、10为耳部、11为定位槽。

具体实施方式

参阅图1~图4,本实用新型提供一种手持式搅拌机的碎杯装置,包括:上盖1、S刀本体2和杯体3;S刀本体2连接有S刀4;S刀本体2内依次装有弹簧5、弹簧顶块6和塑料轴承7;弹簧5一端抵在S刀本体2的内壁上,另一端抵在弹簧顶块6上;杯体3设置有钢轴8;钢轴8上连接有钢轴连接头9;钢轴8的一端与弹簧顶块6接触连接;钢轴连接头9上设置有耳部10;塑料轴承7内设置有与耳部10相配合的定位槽11。

其中:S刀本体2与S刀4通过灌包注塑连接在一起;钢轴8通过灌包注塑与杯体3连接在一起;钢轴连接头9通过过盈配合压入至钢轴8上;塑料轴承7通过过盈配合压入至S刀本体2内。

参阅图3,当上盖1带动S刀本体2下压时,压缩弹簧5,定位槽11与耳部10松脱,S刀本体2可旋转工作;参阅图4,当上盖1打开时,弹簧5复位,S刀本体2上弹,定位槽11与耳部10卡合,S刀本体2停止转动。

本实施例手持式搅拌机的碎杯装置通过塑料轴承的定位槽和钢轴连接头的耳部相卡合或松脱,实现S刀本体的旋转和制动,结构简单,使用方便,制动效果好,消除了安全隐患。

以上所述仅是本实用新型的优选实施方式,应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型技术原理的前提下,还可以做出若干改进和润饰,这些改进和润饰也应视为本实用新型的保护范围。
