一种塑料套横向切割机构用切割装置的制作方法

本实用新型涉及塑料制品加工设备技术领域，更具体的说涉及一种塑料套横向切割机构用切割装置。

背景技术：
：

塑料套一般是圆柱形套体，其中部需要进行横向切槽，现有的方式一般是人工将塑料套固定后进行切割，其切割非常麻烦，效率低。

技术实现要素：
：

本实用新型的目的就是针对现有技术之不足，而提供一种塑料套横向切割机构用切割装置，它可以安装在塑料套夹持装置处，从而可以自动对塑料套进行横向切割，其切割刀片可以进行上下调节和角度旋转，满足不同的切割要求。

本实用新型的技术解决措施如下：

一种塑料套横向切割机构用切割装置，包括割架连接板，所述切割架连接板的底面固定有提升电机，提升电机的输出轴竖直向上伸出切割架连接板并螺接有提升柱，提升柱的顶部固定有切割支撑板，切割支撑板的底面固定有导向杆，导向杆插套在切割架连接板上，切割支撑板上设有切割刀片；

所述切割支撑板的顶面固定有条形块，条形块的顶面具有截面呈半圆形的长形导向槽，切割支撑板的顶面右侧固定有切割驱动支撑板，切割驱动支撑板上固定有横向推动气缸，横向推动气缸的推杆伸出切割驱动支撑板并铰接有主竖直连接板，主竖直连接板的左侧铰接有切割刀片和固定有切割电机，切割电机的输出轴通过联轴器与切割刀片的中心转轴相连接。

所述切割刀片的中心转轴铰接在两个侧支撑板上，侧支撑板固定在主竖直连接板上，下方的侧支撑板的底面固定有导向块，导向块的底面为弧形壁面，导向块的底面固定有耐磨层，导向块的底部插套在长形导向槽中，耐磨层压靠在长形导向槽的壁面上。

所述主竖直连接板上固定有调节块，横向推动气缸的推杆的端部铰接在调节块上，调节块上固定有调节齿轮，切割驱动支撑板上固定有调节电机，调节电机的输出轴穿过切割驱动支撑板并固定有驱动齿轮，驱动齿轮与调节齿轮相啮合。

本实用新型的有益效果在于：

它可以安装在塑料套夹持装置处，从而可以自动对塑料套进行横向切割，其切割刀片可以进行上下调节和角度旋转，满足不同的切割要求。

附图说明：

图1为本实用新型的结构示意图；

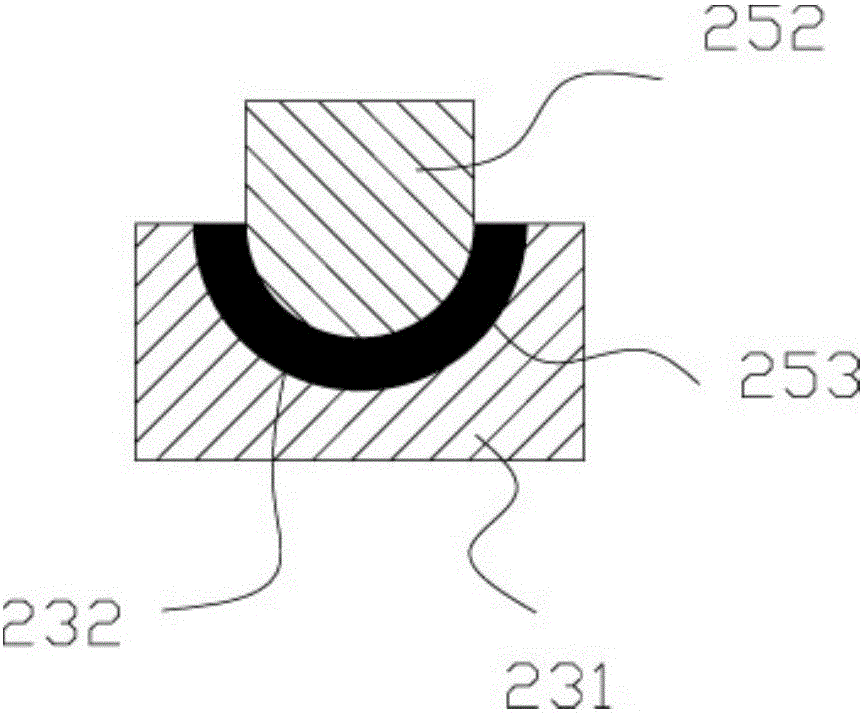

图2是本实用新型的条形块与导向块之间的局部剖视图。

具体实施方式：

实施例：见图1至图2所示，一种塑料套横向切割机构用切割装置，包括割架连接板20，所述切割架连接板20的底面固定有提升电机21，提升电机21的输出轴竖直向上伸出切割架连接板20并螺接有提升柱22，提升柱22的顶部固定有切割支撑板23，切割支撑板23的底面固定有导向杆24，导向杆24插套在切割架连接板20上，切割支撑板23上设有切割刀片25；

所述切割支撑板23的顶面固定有条形块231，条形块231的顶面具有截面呈半圆形的长形导向槽232，切割支撑板23的顶面右侧固定有切割驱动支撑板26，切割驱动支撑板26上固定有横向推动气缸261，横向推动气缸261的推杆伸出切割驱动支撑板26并铰接有主竖直连接板27，主竖直连接板27的左侧铰接有切割刀片25和固定有切割电机28，切割电机28的输出轴通过联轴器与切割刀片25的中心转轴相连接。

进一步的说，所述切割刀片25的中心转轴铰接在两个侧支撑板251上，侧支撑板251固定在主竖直连接板27上，下方的侧支撑板251的底面固定有导向块252，导向块252的底面为弧形壁面，导向块252的底面固定有耐磨层253，导向块252的底部插套在长形导向槽232中，耐磨层253压靠在长形导向槽232的壁面上。

进一步的说，所述主竖直连接板27上固定有调节块271，横向推动气缸261的推杆的端部铰接在调节块271上，调节块271上固定有调节齿轮272，切割驱动支撑板26上固定有调节电机262，调节电机262的输出轴穿过切割驱动支撑板26并固定有驱动齿轮263，驱动齿轮263与调节齿轮272相啮合。

工作原理：将切割架连接板20固定在塑料套固定装置处，通过提升电机21运行，使得切割刀片25的水平位置进行调节，使得切割刀片25对着塑料套需要切割的外侧壁处的水平位置，然后，切割电机28运行，使得切割刀片25旋转，通过横向推动气缸113的推杆推动，使得切割刀片25伸入切割用弧形凹槽163中对塑料套进行切割。

同时，到切割槽不需要水平切割需要有一定的角度时，可以通过调节电机262运行，使得驱动齿轮263带动调节齿轮272旋转一定角度，使得切割刀片25旋转一定角度，实现斜向切割。
