一种不锈钢丝网固定夹具的制作方法

本实用新型涉及一种用于丝网印刷的不锈钢丝网固定夹具，尤其涉及一种能够便捷的确定不锈钢丝网丝线方向的固定夹具。

背景技术：

晶硅太阳能电池的制造工艺中，需要在硅片表面制作栅线以收集硅片中光电转换产生的电流，现有技术采用如下工艺制作栅线：首先在掩膜版上制作栅线图形，利用该图形在网板上对涂覆的光敏胶进行曝光和显影进行光刻，制作出光敏胶中空线槽，然后通过丝网印刷将导线金属浆料(如银浆)透过网板的槽线印刷在硅片上，烧结制成栅线。现有的网板包括网布和光敏胶层，光敏胶层涂覆在不锈钢网布上，编制不锈钢网布的经线和纬线之间相互交叉。掩膜版上制备有栅线图形，将掩膜版紧贴于网板上有光敏胶层的一面，用紫外光照射，没有被掩膜版栅线图形遮挡的部分，在紫外光条件下固化，而遮挡的部分可冲洗掉，形成槽线。这些形成的槽线，与经纬线之间并没有固定的位置关系，往往是互相交叉的，因而丝网中经线和纬线形成的交叉点大量的出现在槽线中。

为了提高电池片的光电转换效率，需要尽可能减小硅片上栅线的宽度，以增大光照面积，但是，当栅线宽度过窄时(通常为微米级)，因为这些经纬线交叉点的存在，会阻碍金属导线浆料顺利的从槽线漏印在硅片上；同时印刷浆料时，在经线和纬线交叉点位置与经紫外光固化后显影时在槽线部位形成的光敏胶的边沿构成的三角形区域内，具有一定粘度的浆料会不断累积，导致金属浆料能够在槽线中有效渗透通过丝网的面积不断减少，因此，造成硅片上导电栅线出现低点或断点，从而导致栅线的导电性能较差，影响了晶硅电池片的光电转化效率。

申请人申请的中国专利ZL210420752238.5、ZL201520646309.8、201510525038.5和201510562930.0中分别记载了几种便捷的制备所述网板，或丝网或所述光刻的方法，能够解决上述问题。

网板的制作过程中，如图1所示，不锈钢丝网2的固定方式如下：将尼龙网布1向四周方向紧绷，再将不锈钢丝网2平放、并将边缘附近的固定区21用紫外光固化剂胶涂敷后固定在尼龙网布1上，剪去固定区21包围区域下方的尼龙网布的部分，不锈钢丝网四周的尼龙网布向外的牵引力将丝网2拉紧。但是这种操作方式存在如下问题：1)人工放置丝网过程中的随机性会带来误差，无法确保不锈钢丝网丝线的方向为专利发明人以前所发明中希望的槽线设计按照所需方向；2)不锈钢丝网网布非常柔软，难以确保在平放过程中不会出现扭曲。因此，现有技术中，掩膜版图案与不锈钢丝网中丝线方向往往不一致，由于丝线方向不可控，在后续制作光敏胶镂空的槽线过程中，难以避免交叉点出现在槽线内、或者钢丝会出现在槽线中，或者栅线或槽线断开，或者只能根据已经放置好的丝网的钢丝丝线方向来被动调整掩膜版的图形设计，但是如果调整过大又不能满足晶硅电池片制造过程中对栅线位置的排布要求，以上诸多原因其结果直接会导致产业化大规模生产的成品率难以提高。

技术实现要素：

针对不锈钢丝网固定所存在的问题，本实用新型提供了一种不锈钢丝网固定夹具。

其中，本实用新型所述的不锈钢丝网，优选为用于丝网印刷的不锈钢丝网，更优选为用于晶硅太阳能电池的制造工艺中的制作网板的不锈钢丝网。

本实用新型所述的不锈钢丝网固定夹具，包括丝网固定框，所述丝网固定框优选为包括边框、以及边框围成的窗口，其中至少一个边框上设有直线型缝隙。

其中，所述直线型缝隙的结构可以是槽、上下通透、和/或透明区域，或者上述结构的任意组合。

在一种优选实施例中，所述直线型缝隙内设有连接部与边框主体相连，确定边框不被所述直线型缝隙分隔成两个不相连的部分。其中，所述连接部可以是槽的底部、透明区域、连接臂等。

或者在另一种优选实施例中，所述丝网固定框由内外两个部分组成，两个部分之间形成直线型缝隙。更优选地，设有距离控制部件以使直线型缝隙的方向和宽度符合预定要求。

在在本实用新型的一种更优选实施例中，所述丝网固定框为四边形框，可以是矩形框、菱形框、梯形框等，并优选为矩形框，如正方形框。

在本实用新型的一种优选实施例中，所述丝网固定框上，在直线型缝隙旁，沿所述直线型缝隙设有一个或多个开孔或开口。更优选地，开孔或开口连线平行于其所沿的直线型缝隙；或者，多个开孔或开口按照平行于所沿直线型缝隙的直线方式排布。

在一种更优选实施例中，所述丝网固定框至少两个边框上设有直线型缝隙，其中，更优选地，其中两个直线型缝隙优选为相互平行。更优选地，四个边框上设有直线型缝隙，四个直线型缝隙和/或其延长线围成四边形，并可以是矩形、菱形、梯形等，更优选为矩形。

其中，所述丝网固定框，至少包围直线型缝隙和开孔或开口的位置是不透明的，或者透明度低于所包围的直线型缝隙、或开孔或开口，更优选为，所述丝网固定框，除直线型缝隙和开空或开口位置外，是不透明的。

在一种优选实施例中，所述丝网固定框至少两个边框上设有直线型缝隙，其中，更优选地，其中两个直线型缝隙优选为相互平行。更优选地，四个边框上设有直线型缝隙，四个直线型缝隙和/或其延长线围成四边形，并可以是矩形、菱形、梯形等，更优选为矩形。

在一种更优选实施例中，所述丝网固定框为四个边框围成的矩形，每个边框设有直线型缝隙，直线型缝隙和/或直线型缝隙延长线组成第二矩形，在每个边框上，沿所述直线型缝隙设有开孔或开口。更优选地，每个边框上开孔或开口的连线与该边上直线型缝隙平行。

其中，优选地，所述开孔或开口可以是位于直线型缝隙内侧和/或外侧，并优选为位于直线型缝隙内侧；并且开孔或开口的一个边可以是与直线型缝隙重合。

在本实用新型的一种优选实施例中，所述固定夹具还包括固定针，所述固定针的最大直径不大于直线型缝隙宽度，同时大于钢丝网布中钢丝的间距。

在本实用新型的一种优选实施例中，所述固定夹具还包括支撑架，用于支撑所述丝网固定框。

所述支撑架可以是框体、也可以是中空柱体。

在本实用新型的一种优选实施例中，所述固定夹具还可以包括照明设备。在更优选实施例中，所述照明设备位于支撑架内、丝网固定框下方。

在一种更优选实施例中，在照明设备照射下，将不锈钢丝线与直线型缝隙对齐。所述照明设备可以是位于丝网固定框下方、也可以是位于不锈钢丝网上方、或两种位置同时存在。

并且更优选为所述照明设备位于支撑架内、丝网固定框下方。

在本实用新型的一种优选实施例中，所述支撑架包括定位部件，用于将不锈钢丝网固定框位置固定。

在一种更优选实施例中，所述支撑架包括凸起的上层定位平台。

在一种更优选实施例中，所述支撑架包括上层定位平台预制有为插入针状物预留空间的槽。

在本实用新型的一种优选实施例中，所述固定夹具还包括载体固定框，所述载体固定框所围成的区域能够容纳所述丝网固定框。

其中，所上文所述，所述载体可以是薄膜和/或网布，薄膜或网布可以分别独立的是塑料膜或塑料网布，如尼龙网布、聚酯网布、丙纶网布、聚酯薄膜、聚烯烃薄膜，并优选为尼龙网布。

所述固定夹具包括用于将载体固定框固定在定位平台上的定位孔，和/或用于固定所述载体固定框的定位卡。

在更优选实施例中，所述定位卡于固定夹具下层平台的角部处。

其中，所述定位卡的数量可以分别独立地是至少2个、至少3个或至少4个。

其中，所述定位轴的数量可以分别独立地是至少2个、至少3个或至少4个。

其中，所述定位孔的数量可以分别独立地是至少2个、至少3个或至少4个。

本实用新型所提供的丝网固定夹具，能够方便的将丝网丝线按照预定方向进行固定，从而在后期制作网板过程中，能够便捷的制作栅线和槽线，提高工作效率，降低成本，并且能够个性化、低成本的制作用于晶硅太阳能电池的制造工艺中网板。

附图说明

图1为现有技术中不锈钢丝网固定方法示意图。

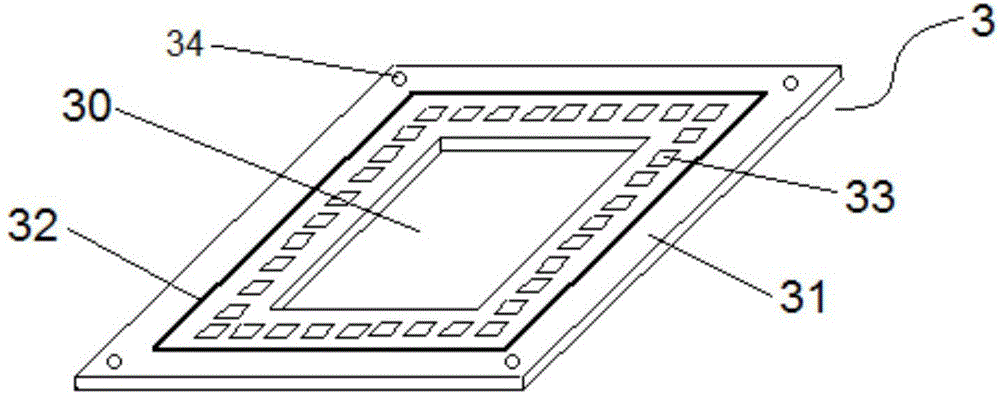

图2为本发明一种实施例中固定夹具丝网固定框结构示意图；

图3为本发明一种实施例中固定夹具局丝网固定框部放大结构示意图；

图4-1为本发明一种实施例中支撑架与丝网固定框架上层凸起定位结构示意图。

图4-2为本发明一种实施例中支撑架结构示意图。

图5为本发明固定不锈钢丝网方法中用针固定丝线位置示意图；

图6为本发明固定后不锈钢丝网结构示意图。

具体实施方式

实施例1

参照图2，本发明提供了一种不锈钢丝网的丝网固定夹具，包括丝网固定框3，本实施例中，丝网固定框为矩形，但本发明丝网固定框并不限于矩形。

丝网固定框3包括四个边框31，四个边框围成一个窗口30，窗口30开有透明窗口、或者通透窗口(观察固定夹具正反两面)。每个边框31设有直线型缝隙32，直线型缝隙32旁设有穿孔33。穿孔33可以是设在直线型缝隙32的内侧或外侧。

图3给出了丝网固定框3一个角部处的结构放大图，第一边框311设有第一直线型缝隙321，在第一直线型缝隙321内侧设有多个第一穿孔331，部分第一穿孔331之间设有连接区，将第一直线型缝隙321两侧连接，同样，第二边框312设有第二直线型缝隙322，在第二直线型缝隙322外侧设有多个第二穿孔332，部分第二穿孔332之间设有连接区，将第二直线型缝隙322两侧连接。

在丝网固定框3的四个夹角处，设有定位孔34。本发明固定夹具还包括支撑架，支撑架为中空的框体，上层为凸起的定位平台，具有四个定位轴，分别插入到定位孔34，将不锈钢丝网固定框3固定。

实施例2

进行不锈钢丝网固定前，先将尼龙网布覆盖在固定框架上，固定框架是独立存在的另一个框型固定架物。将尼龙网布向四周拉伸，使其达到一定的张紧力量后，再用粘结剂粘接在固定框架上。之后将粘有尼龙网布的固定框架置于支撑架4上，图4-1给出了一种支撑架的上层平台41结构，尼龙网布的固定框架下方套在支撑架4上的上层平台41结构上，固定框架内边缘可以接触支撑架41的外边缘，但也可以不接触，从而将尼龙网布支撑在支撑架4的顶部，固定框架在重力作用下向下拉尼龙网布，将尼龙网布拉平。

图4-2给出了一种支撑架4的全部结构，支撑架4包括中部位置的凸起的上层定位平台41，尼龙网布的固定框架下方套在上层凸起定位平台41上。支撑架4还包括定位卡42，尼龙网布的固定框架置于定位卡42和上层定位平台41之间，将位置固定。

丝网固定框3边框通过定位轴和定位孔34固定在支撑架4中部位置，上层凸起平台41和和支撑架4可以是透明(或半透明材料)或者在丝网固定框3下方的位置为空心结构。丝网固定框3的边框和支撑架4置于显微镜下方。在丝网固定框3下方设置照明设备。

将不锈钢丝网2放在丝网固定框3上方的尼龙网布上，照明设备光线可以通过固定夹具3中部窗口30以及直线型缝隙32、穿孔33透过，因此，操作者可以通过上方的显微镜观察到丝网经纬线与直线型缝隙32的位置。

调整不锈钢丝网位置并将不锈钢丝网2的其中一条经线22与固定夹具第一直线型缝隙321对齐，参照图5和图6，固定针35插入到直线型缝隙，将该经线位置固定。将不锈钢丝网向其它方向铺展开，其中某一条纬线21与第二直线型缝隙322对齐，用固定针35将该纬线固定。

如图6所示，固定针最大直径等于或大于(如稍大于)丝网2的网眼20，这样可以更好的固定不锈钢丝网的经纬线，但是本发明并不限于此处对针状物直径的限定。

将不锈钢丝网向其它两个方向铺展开，并可以拉紧，由于上述经线22和上述纬线21已经固定了不锈钢丝网2的两个边缘，因此，不锈钢丝网拉紧后，另外两个边缘也容易固定位置。本发明中，在另外两个边缘处，不锈钢丝网也可以同样进行经线和纬线位置的固定，从而确保固定不锈钢丝网的网线方向。

在显微镜观察下，紫外光固化粘结剂在开孔33上方的不锈钢丝网处施加给不锈钢丝网，紫外光固化粘结剂通过网眼将不锈钢丝线与尼龙丝网粘结。粘结固定后，将尼龙丝网固定框架取出，沿直线型缝隙对应的网布的边缘部位一定宽度(通常5-20厘米)的区域用紫外光固化胶进行全部涂敷和固化后，剪去粘结剂包围的不锈钢丝网下方的尼龙网布，已被拉紧的尼龙网布在应力作用下向四周拉伸，将不锈钢丝网拉紧。

本发明上述固定夹具和固定方法，能够确定不锈钢丝网的丝线的方向。由于不锈钢丝网的丝线方向能够确定，因此，可以根据预想的栅线和槽线方向来制作网板和掩膜版，而不需要担心由于掩膜版设计和丝网丝线不符合导致的栅线和槽线的断开等问题。

以上对本发明的具体实施例进行了详细描述，但其只是作为范例，本发明并不限制于以上描述的具体实施例。对于本领域技术人员而言，任何对本发明进行的等同修改和替代也都在本发明的范畴之中。因此，在不脱离本发明的精神和范围下所作的均等变换和修改，都应涵盖在本发明的范围内。
