显示模组及家用电器的制作方法

本实用新型涉及家用电器领域，特别涉及一种显示模组及家用电器。
背景技术：

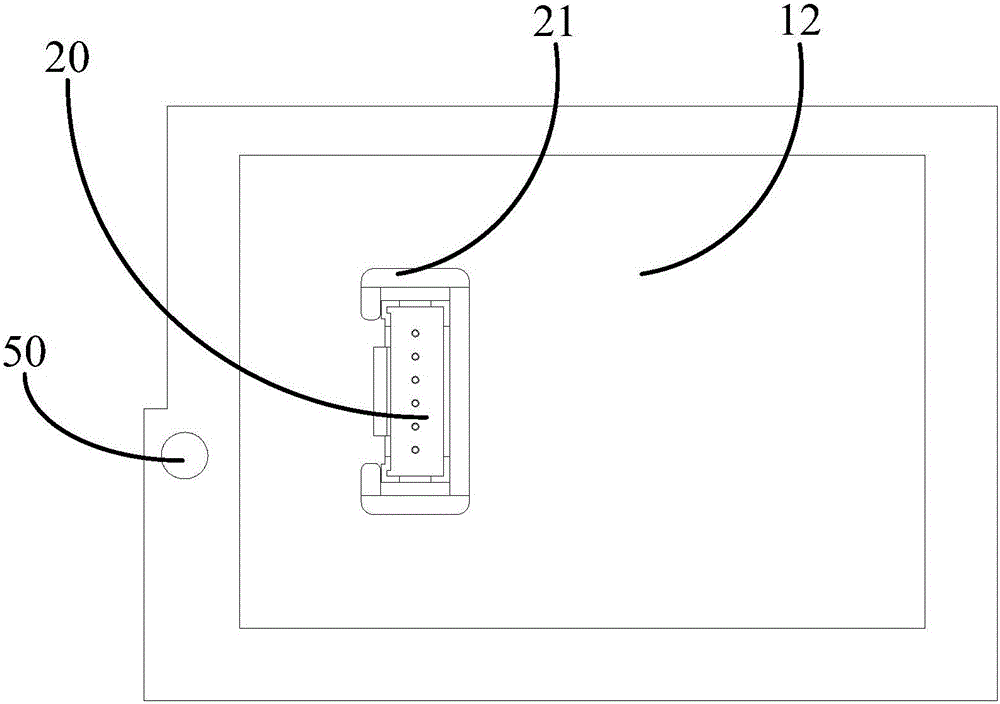

：目前，微波炉、电饭煲和电压力锅等家用电器基本上都需要设置显示模组来显示其工作时的相关数据，如显示运行的时间，现有技术中针对不同的家用电器，一般都会单独设计开发一套显示模组，以适用相应的家用电器。由于每种家用电器的显示模组一般都只适用于其本身，而不适用于其他家用电器，且开发显示模组需要耗费大量的人力和物力，因此，有必要设计一种兼容性较强的显示模组，使其适用于多种家用电器。技术实现要素：本实用新型的主要目的是提出一种显示模组，旨在解决现有家用电器中的显示模组不能兼容多种家用电器的问题。为实现上述目的，本实用新型提出的显示模组，安装于家用电器上，包括内设有PCB板的显示盒体，所述显示盒体包括显示面、与该显示面相对的底面及连接所述显示面和所述底面的侧面，所述显示模组还包括与所述PCB板电连接的插头或插座，所述插头或插座用于与控制该显示模组的控制模组上设置的插座或插头插接适配。优选地，所述显示盒体上设有与所述家用电器上设置的扣座扣接适配的卡扣。优选地，所述卡扣设于所述显示盒体的侧面。优选地，所述卡扣设有两个，且两所述卡扣分设于所述显示盒体上相距较远的两端。优选地，所述显示盒体上设有与所述家用电器上设置的定位孔配合的定位柱。优选地，所述显示盒体的侧面设有与所述家用电器上设置的用于卡持所述显示盒体的卡槽的内壁抵接配合的定位柱。优选地，所述显示盒体上设有安装孔，一安装件穿过所述安装孔与所述家用电器固定连接，以使所述显示模组固定于所述家用电器上。优选地，所述显示模组还包括设于所述PCB板上的数码管，所述数码管包括由多个LED灯形成的呈“8”字形的显示块。优选地，所述数码管上与所述“8”字形的显示块正对的一侧面设有反射盖，所述反射盖的反射面形成所述显示面。本实用新型还提出一种家用电器，包括显示模组，所述显示模组安装于家用电器上，包括内设有PCB板的显示盒体，所述显示盒体包括显示面、与该显示面相对的底面及连接所述显示面和所述底面的侧面，所述显示模组还包括与所述PCB板电连接的插头或插座，所述插头或插座用于与控制该显示模组的控制模组上设置的插座或插头插接适配。本实用新型技术方案内设有PCB板的显示盒体，所述显示盒体包括显示面、与该显示面相对的底面及连接所述显示面和所述底面的侧面，其中该显示面用于显示家用电器工作时的相关数据，其可以通过液晶显示屏、数码管等显示模块形成该显示面；所述显示模组还包括与所述PCB板电连接的插头或插座，所述插头或插座用于与控制该显示模组的控制模组上设置的插座或插头插接适配，如此，可方便该显示模组安装到相应的家用电器上时与家用电器上的控制模组的连接，而不需要复杂的连接步骤；同时，该显示模组具有一般家用电器通用的显示功能，该显示模组可适配多种家用电器使用的需要，能够避免多种家用电器单独开发设计仅供其本身使用的显示模组而带来的高成本的弊端。附图说明为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。图1为本实用新型显示模组中显示盒体一实施例的结构示意图；图2为图1中所示的显示盒体的后视图；图3为图1中所示的显示盒体的正视图；图4为图1中所示的显示盒体的右视图；图5为图1中所示的显示盒体的仰视图；图6为实用新型显示模组中反射盖一实施例的结构示意图；图7为图6中所示的反射盖的后视图。附图标号说明：标号名称标号名称10显示盒体11显示面12底面13侧面20插座21保护套30卡扣40定位柱50安装孔60反射盖本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。需要说明，若本实用新型实施例中有涉及方向性指示(诸如上、下、左、右、前、后……)，则该方向性指示仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。另外，若本实用新型实施例中有涉及“第一”、“第二”等的描述，则该“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。本实用新型提出一种显示模组，安装于家用电器上，用于家用电器显示工作时的相关数据；其中，该家用电器可以是微波炉、电饭煲和电压力锅等，但不局限于此。如图1和图2所示，本实用新型的显示模组包括内设有PCB板的显示盒体10，该显示盒体10包括显示面11、与该显示面11相对的底面12及连接显示面11和底面12的侧面13，其中显示面11用于显示家用电器工作时的相关数据，其可以通过液晶显示屏、数码管等显示模块形成该显示面11；该显示模组还包括与PCB板电连接的插座20，该插座20可设置与控制该显示模组显示数据的控制端电连接，通常也设置该插座20与为该显示模组提供电能的电源端电连接，如此，当设置控制该显示模组显示数据的控制模组有一与该显示模组上的插座20插接适配的控制插头时，可方便该显示模组安装到相应的家用电器上时与家用电器上的控制模组的连接，而不需要复杂的连接步骤；同时，由于该显示模组具有一般家用电器通用的显示功能，该显示模组可适配多种家用电器使用的需要，能够避免多种家用电器单独开发设计仅供其本身使用的显示模组而带来的高成本的弊端。在其它实施例中，上述显示模组上的插座20也可设置为插头，相应的，上述控制模组上的插头设置为插座20。具体的，如图2所示，该插座20是设于显示盒体10的底面12上，如此，整个显示盒体10结构比较简单紧凑。当然，在其它实施例中，该插座也可通过从显示盒体中引出的导线与PCB板连接。如图2所示，通常在该显示模组的插座20上还套设有保护套21，以保护该插座20在高低温冲击测试中，防止其开裂。为了方便将该显示模组固定到家用电器上，如图1、图3至图5所示，可在显示盒体10上设置与家用电器上设置的扣座扣接适配的卡扣30，如此，当安装该显示模组时，只需一扣即可完成该显示模组的装配。优选地，可将该卡扣30设于该显示盒体10的侧面13，如此，当在家用电器的侧面13上设置扣座时，可避免在家用电器的“深度”方向上设置扣座而导致家用电器的“工作空间”变小。为了避免设置较多的卡扣而提高生产成本，可设置两个卡扣，且两卡扣分设于显示盒体上相距较远的两端，如此，通过该两个卡扣即可将显示模组牢固地固定于家用电器上。为了方便显示模组安装到家用电器，如图1、图3至图5所示，可在显示盒体10上设置于家用电器上设置的定位孔配合的定位柱40，如此，在安装时，可先通过该定位柱40与定位孔的配合使显示模组定位到预设的安装位置，保证显示模组安装的位置精确。由于显示模组一般是安装在家用电器上设置的卡槽内，为了简单快速地安装固定该显示模组，可在该显示盒体的侧面设置与家用电器上设置的用于卡持显示盒体的卡槽的侧壁抵接配合的定位柱，如此，通过该定位柱可将该显示模组固定到家用电器上。优选地，该定位柱可设置为具有弹性结构，即设置其在相对垂直于显示盒体的侧面方向上具有弹性活动空间，如此，当家用电器上设置的卡槽偏小时，可通过该弹性定位柱的压缩，将该显示模组牢固地固定于该卡槽中。当然，在其他实施例中，如图3至图5所示，也可通过螺钉或螺栓将显示模组固定到家用电器上，此时应在显示盒体10上设置安装孔50，如此，可通过一安装件穿过该安装孔50与家用电器的固定连接，将显示模组固定于家用电器上。通常，如图1和图3所示，家用电器上的显示模组用于显示数据的模块一般采用数码管，该数码管与PCB板连接，并包括由多个LED灯形成的呈“8”字形的显示块，该显示块一般设置至少可显示两个“8”字，通常设置并排显示四个“8”字，并在中间的两个“8”字中间设置两个点位指示灯，以方便显示时间。值得一提的是，通常在PCB板上还设有用于驱动数码管的驱动芯片，如可选择AiP1820芯片，以提高显示模组显示的准确性。如图6和图7所示，为了将数码管发出的光进行更好地聚焦，并减少多个LED灯之间的相互干扰，在数码管上与“8”字形的显示块正对的一侧面13设有反射盖60，反射盖60的反射面形成显示面，反射盖60中与其反射面相背的背面具有“8”字形结构，以使数码管显示出“8”字形图案。本实用新型还提出一种家用电器，该家用电器包括上述显示模组，显示模组的具体结构参照上述实施例，由于该家用电器采用了上述所有实施例的全部技术方案，因此至少具有上述实施例的技术方案所带来的所有有益效果，在此不再一一赘述。优选地，该家用电器选择为微波炉。以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的发明构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的
技术领域：
均包括在本实用新型的专利保护范围内。当前第1页1 2 3
