一种量子点显示屏安全型安装框架的制作方法

本实用新型涉及显示设备技术领域，具体为一种量子点显示屏安全型安装框架。

背景技术：

量子点显示屏主要由量子点发光二极管组成，美国、韩国和比利时的科学家携手研发基于量子点发光二极管(QLED)的有源矩阵显示屏。与目前的显示屏相比，新显示屏在大大提高了亮度和画面鲜艳度的同时，还减少了能耗，提高了能效和色质；但是在制作过程中添加有重金属镉，并给由于量子点显示屏的寿命比较短，或者由于一些意外事故可能导致重金属镉的泄露，不利于人们的身体健康，所以在安装时需要注意其重金属的泄露挥发的问题。

技术实现要素：

本实用新型的目的在于提供一种量子点显示屏安全型安装框架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种量子点显示屏安全型安装框架，包括量子点显示屏幕；所述的量子点显示屏幕的顶端与底端分别安装有一个横向固定框架；所述的量子点显示屏幕的一侧安装有屏幕安装盒a；所述的量子点显示屏幕的另一侧安装有屏幕安装盒b；所述的屏幕安装盒b的一侧上部设有充电插口；所述的充电插口的下侧安装有警示灯；所述的屏幕安装盒b的内部设有传感器b；所述的传感器b设置在屏幕安装盒b内部靠近量子点显示屏幕的侧面上；所述的屏幕安装盒a的内部设有传感器a；所述的传感器a设置在屏幕安装盒a内部靠近量子点显示屏幕的侧面上；所述的传感器b的一侧安装有蓄电池；所述的蓄电池的下侧设置有单片机；所述的单片机的下侧设有继电器安装盒；所述的继电器安装盒装有半导体继电器。

优选的，所述的屏幕安装盒a与屏幕安装盒b对称安装在量子点显示屏幕的两侧；所述的传感器a为哈希DR5000的镉探测传感器；所述的传感器b与传感器a相同；所述的单片机为80c51单片机。

优选的，所述的蓄电池的一侧连接有连接电线；所述的连接电线的另一端与充电插口相连接。

优选的，所述的蓄电池的负极端分别与传感器a一端、单片机电源输入端、传感器b一端的电路连接；所述的单片机电源输出端、传感器a的另一端、传感器b的另一端与蓄电池的正极端电路连接；所述的单片机电源控制输出端与半导体继电器开关的一端电路连接；所述的半导体继电器开关的另一端与警示灯电路连接；所述的警示灯的另一端与蓄电池的正极电路连接；所述的传感器a、传感器b与单片机相关联。

与现有技术相比，本实用新型的有益效果是：本实用新型应用重金属镉检测技术，由于量子点显示屏幕中含有重金属镉离子，并且其使用寿命不长，容易受到破坏，传感器a与传感器b分别与量子点显示屏幕的两侧相对应，采用哈希DR5000中的镉离子检测技术，能够有效的监测量子点显示屏幕中散逸的镉离子，达到镉离子检测的目的，为避免镉中毒提供参考；采用单片机，单片机与传感器a、传感器b相关联，单片机能够接收传感器a、传感器b的数据信息，并且对此进行反应，为是否接通半导体继电器开关进行判断，健全了家用电器的人身健康安全机制。

附图说明

图1为本实用新型剖视图；

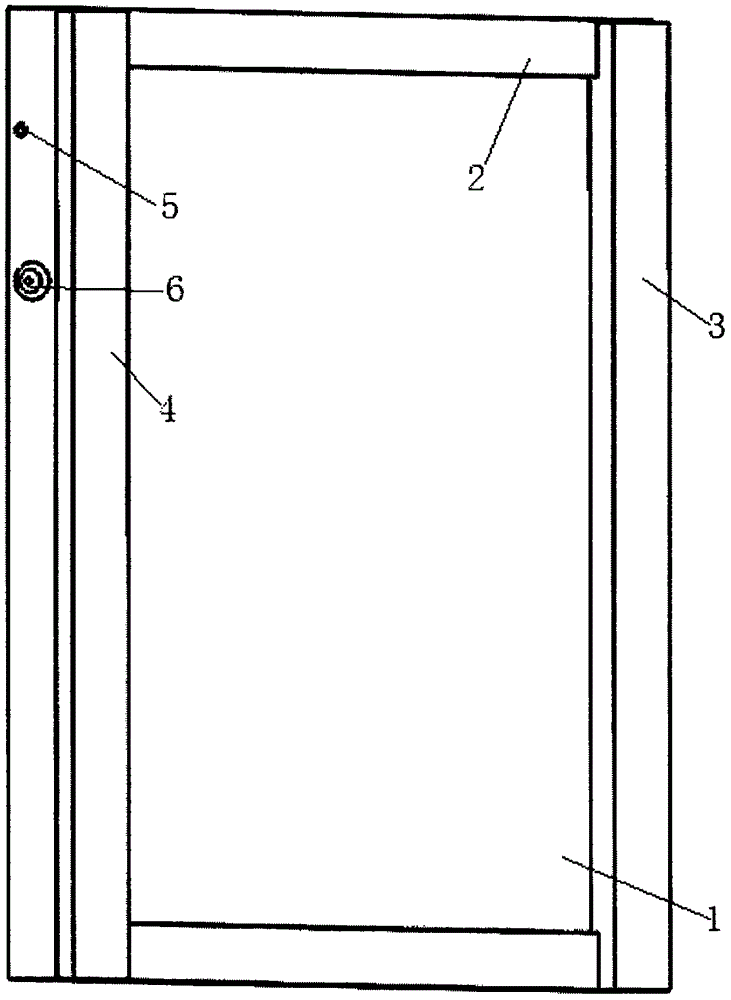

图2为本实用新型斜视图；

图3为本实用新型电路连接图。

图中：1、量子点显示屏幕；2、横向固定框架；3、屏幕安装盒a；4、屏幕安装盒b；5、充电插口；6、警示灯；7、连接电线；8、传感器a；9、传感器b；10、单片机；11、继电器安装盒；12、蓄电池；13、半导体继电器开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：包括量子点显示屏幕1；所述的量子点显示屏幕1的顶端与底端分别安装有一个横向固定框架2；所述的量子点显示屏幕1的一侧安装有屏幕安装盒a3；所述的量子点显示屏幕1的另一侧安装有屏幕安装盒b4；所述的屏幕安装盒b4的一侧上部设有充电插口5；充电插口5可以对蓄电池12进行外部电源连接，便于充电；所述的充电插口5的下侧安装有警示灯6；所述的屏幕安装盒b4的内部设有传感器b9；所述的传感器b9设置在屏幕安装盒b4内部靠近量子点显示屏幕1的侧面上；所述的屏幕安装盒a3的内部设有传感器a8；所述的传感器a8设置在屏幕安装盒a3内部靠近量子点显示屏幕1的侧面上，两个传感器靠近量子点显示屏幕1安装，便于对所感应的离子进行监测，并且反应及时；所述的传感器b9的一侧安装有蓄电池12；所述的蓄电池12的下侧设置有单片机10；所述的单片机10的下侧设有继电器安装盒11；所述的继电器安装盒11装有半导体继电器；所述的屏幕安装盒a3与屏幕安装盒b4对称安装在量子点显示屏幕1的两侧；所述的传感器a8为哈希DR5000的镉探测传感器，能够对镉离子进行灵敏的监测；所述的传感器b9与传感器a8相同；所述的单片机10为80c51单片机；所述的蓄电池12的一侧连接有连接电线7；所述的连接电线7的另一端与充电插口5相连接；所述的蓄电池12的负极端分别与传感器a8一端、单片机10电源输入端、传感器b9一端的电路连接；所述的单片机10电源输出端、传感器a8的另一端、传感器b9的另一端与蓄电池12的正极端电路连接；所述的单片机10电源控制输出端与半导体继电器开关13的一端电路连接；所述的半导体继电器开关13的另一端与警示灯6电路连接；所述的警示灯6的另一端与蓄电池12的正极电路连接；警示灯6作为主要的外部示警器件，方便对危险的感知；所述的传感器a8、传感器b9与单片机10相关联，为单片机10提供数据判断支持，并且对此进行相应的反应。

本实用新型在具体实施时，量子点显示屏幕1制作时添加了重金属镉离子，并且使用寿命不长，容易受到破坏，传感器a8与传感器b9分别与量子点显示屏幕1的两侧相对应，传感器a8与传感器b9采用哈希DR5000中的镉离子检测技术，能够有效的监测量子点显示屏幕1中散逸的镉离子，达到镉离子监测的目的，为避免镉中毒提供参考，单片机10与传感器a8、传感器b9相关联，单片机10能够接收传感器a8、传感器b9的数据信息，并且对此进行反应，为是否接通半导体继电器开关13进行判断，当传感器a8或者传感器b9感应到量子点显示屏幕1散逸的镉离子，单片机10的电源控制输出端接通，半导体继电器开关13闭合，警示灯6亮，提醒使用者注意安全，本装置健全了家用电器的人身健康安全机制。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
