一种带有动检装置的长幅画纸透光台的制作方法

本发明属于动画制作领域，尤其是涉及一种透光台。

背景技术：

透光台，其为制作动画时的专业工具，多用来绘制动作的分解动作。使用时，将多张画稿重叠在一起，可以清楚的看到下层画稿上的图，画作者则可依照下层画稿在最上层的画稿上画作。动检装置，是针对动画工作者在创作传统手绘动画原稿时，进行动画元画稿的线条流畅性检测及视频预览的工具，其主要包括摄像机及可调整的位移架。

现有技术中，透光台和动检装置多为单独使用，这就需要将画稿在两种设备之间来回移动，非常不便，使用过程繁琐。

技术实现要素：

有鉴于此，本发明旨在提出一种带有动检装置的长幅画纸透光台，以解决现有技术中，透光台和动检装置两种装置不仅调节繁琐，且不便于相互配合使用的问题。

为达到上述目的，本发明的技术方案是这样实现的：

一种带有动检装置的长幅画纸透光台，包括发光板，其下端设有与升降底座转动连接的圆柱凸起；发光板的上端固接有发光单元；画板，其置于发光板的上端并与发光板滑动连接，画板的中部嵌装有透光的绘制板；底座，其固定于升降底座的后侧，其上端设有分别贯穿其左侧壁和右侧壁的柱槽；立柱，其置于柱槽内，且其下端通过架设于柱槽两内侧壁之间的轴与底座转动连接；立柱上安装有沿前后方向滑动的平移板；立柱与平移板之间安装有支撑杆；平移板的下方安装有可上下往复移动的摄像安装板；摄像机，其固定于摄像安装板的下端，且摄像机的摄像头方向向下。

进一步，所述发光板的前侧和后侧分别设有向上的折边，所述画板置于两个折边之间；画板的下端设有贯穿其左右两侧壁的滑槽，滑槽的位置与所述发光单元相对应。

进一步，两个所述折边的上端设有向所述发光单元延伸的横板，横板的上端设有通孔；卡爪的一端固接于通孔的左侧壁或右侧壁上，靠近另一端的下部设有伸出横板下端的卡接凸起，上部设有上翻凸起；所述画板上端沿左右方向并列设有若干与卡接凸起相配合的卡槽。

进一步，所述绘制板的上端与所述画板的上端相平，画板的上端安装有两个画稿夹，两个画稿夹分别位于绘制板的前后两侧。

进一步，所述画稿夹包括支撑板和压板；支撑板竖直固接于所述画板上端，且沿左右方向延伸；压板的一侧与支撑板的上端铰接，另一侧与画板上端相抵，压板与支撑板之间安装有弹性件；压板的上端固接有压把，压把朝背离所述绘制板的方向伸出压板；所述压板与所述画板相抵的一侧固接有橡胶垫。

进一步，所述升降底座包括底板和倾斜架板；倾斜架板的前侧与底板的前侧铰接，倾斜架板的后侧还铰接有支撑架板，支撑架板与底板上的定位槽插接配合；倾斜架板的上端设有与所述圆柱凸起相配合的安装槽。

进一步，所述柱槽两内侧壁之间架设有限位梁，限位梁靠近所述立柱的侧壁上嵌装有磁铁；立柱与磁铁相对应部位的材质为磁性金属。

进一步，所述支撑杆共有两个，且分别位于所述立柱的左侧和右侧，每个支撑杆的中部滑动连接有一个转轴，每个转轴均有一端与立柱的侧壁转动连接，且转轴位于所述平移板的上方；所述平移板的左侧壁和右侧壁上分别水平转动连接有一个横杆，每个横杆背离平移板的端部均与同侧的支撑杆的端部固接；所述转轴的端部螺纹联接有手拧螺钉，手拧螺钉的尾端与支撑杆的侧壁相抵。

进一步，所述摄像安装板的上端竖直固接有四个螺柱，螺柱穿过所述平移板；每个螺柱位于平移板上方的部分螺纹连接有一个小调节螺母。

进一步，所述平移板的上端转动连接有一个大螺柱，大螺柱上固接有一个大齿轮；所述小调节螺母的外圆侧壁上设有齿，所有小调节螺母通过齿与大齿轮同时啮合；大螺柱的上端固接有手拧把手。

相对于现有技术，本发明所述的带有动检装置的长幅画纸透光台具有以下优势：

本发明所述的带有动检装置的长幅画纸透光台，调节方便，结构稳定可靠。画作者可通过滑动画板调节发光单元的照亮区域，以便完成长幅画作。通过卡爪和卡槽的配合，能够简便的对画板进行定位，确保在绘制时画板不会任意滑动，保证画作质量。通过倾斜架板，能够调节画板的倾斜角度，使本发明能够满足不同画作者的绘制习惯。通过抽拉平移板调节摄像机的水平位置，操作简便快捷。通过支撑杆对平移板靠近摄像机的位置进行支撑，能够有效的防止摄像机在调节位置后发生颤抖，保证其拍摄的清晰度。通过旋转大螺柱即可完成摄像机的升降调节，有助于简化结构。在不使用时，还可将本发明的立柱放倒，防止由于摄像机处于较高位置容易发生意外，延长了本发明的使用寿命。

附图说明

构成本发明的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

图1为本发明实施例所述的带有动检装置的长幅画纸透光台绘制状态的轴测图；

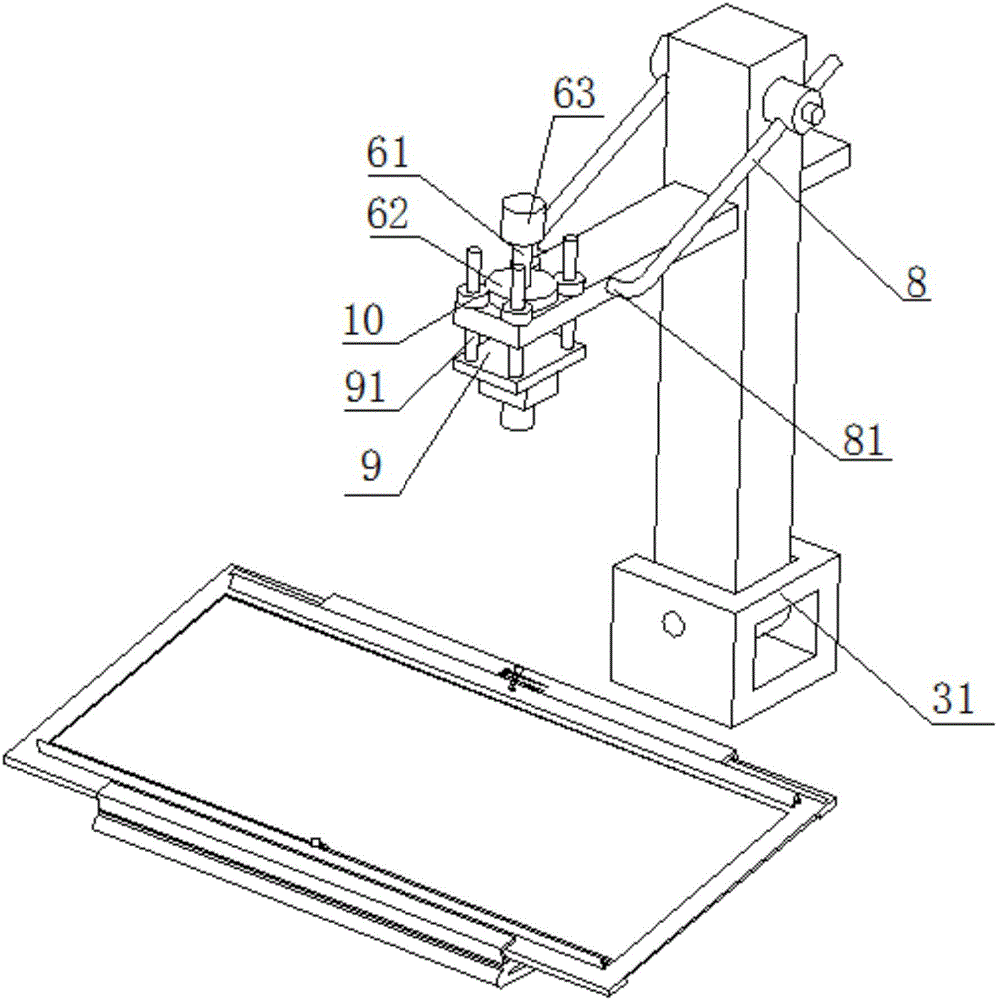

图2为本发明实施例所述的带有动检装置的长幅画纸透光台拍摄状态的轴测图；

图3为本发明实施例所述的带有动检装置的长幅画纸透光台的升降底座、画板和发光板的轴测爆炸图；

图4为图3中Ⅰ部分的放大图；

图5为图3中Ⅱ部分的放大图；

图6为图3中Ⅲ部分的放大图；

图7为图3中Ⅳ部分的放大图；

图8为本发明实施例所述的带有动检装置的长幅画纸透光台的底座的左视向轴测图。

附图标记说明：

1-画板；11-发光板；111-折边；112-横板；113-卡爪；114-上翻凸起；115-通孔；12-发光单元；13-卡槽；14-画稿夹；141-支撑板；142-压板；143-压把；15-滑槽；16-绘制板；2-升降底座；21-倾斜架板；22-安装槽；23-底板；231-定位槽；24-支撑架板；3-底座；31-限位梁；32-柱槽；33-磁铁；4-立柱；5-摄像机；6-平移板；61-大螺柱；62-大齿轮；63-手拧把手；7-转轴；71-手拧螺钉；8-支撑杆；81-横杆；9-摄像安装板；91-螺柱；10-小调节螺母。

具体实施方式

需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。

下面将参考附图并结合实施例来详细说明本发明。

如图1-8，本发明提出一种带有动检装置的长幅画纸透光台，包括发光板11，其下端设有与升降底座2转动连接的圆柱凸起；发光板11的上端固接有发光单元12；画板1，其置于发光板11的上端并与发光板11滑动连接，画板1的中部嵌装有透光的绘制板16；底座3，其固定于升降底座2的后侧，其上端设有分别贯穿其左侧壁和右侧壁的柱槽32；立柱4，其置于柱槽32内，且其下端通过架设于柱槽32两内侧壁之间的轴与底座3转动连接；立柱4上安装有沿前后方向滑动的平移板6；立柱4与平移板6之间安装有支撑杆8；平移板6的下方安装有可上下往复移动的摄像安装板9；摄像机1，其固定于摄像安装板9的下端，且摄像机5的摄像头方向向下。

发光单元12包括固接于发光板11上的外壳，外壳内安装有若干LED灯珠，LED灯珠发出的光依次透过外壳和绘制板16，以便于照亮固定于画板1上的画稿。绘制板16可选用透光玻璃或亚克力材质。

平移板6贯穿立柱4的前壁和后壁，并与立柱4滑动连接。

上述发光板11的前侧和后侧分别设有向上的折边111，上述画板1置于两个折边111之间；画板1的下端设有贯穿其左右两侧壁的滑槽15，滑槽15的位置与上述发光单元12相对应。画板1在滑动过程中，发光板11前侧的折边111对画板1进行支撑。

两个上述折边111的上端设有向上述发光单元12延伸的横板112，横板112的上端设有通孔115；卡爪113的一端固接于通孔115的左侧壁或右侧壁上，靠近另一端的下部设有伸出横板112下端的卡接凸起，上部设有上翻凸起114；上述画板1上端沿左右方向并列设有若干与卡接凸起相配合的卡槽13。画板1固定时，卡爪113水平，卡接凸起伸入到其中一个卡槽13内；当需要滑动画板1时，通过上翻凸起114使卡爪113向上弯曲，则卡接凸起与卡槽13分离，画板1即可左右滑动。

上述绘制板16的上端与上述画板1的上端相平，画板1的上端安装有两个画稿夹14，两个画稿夹14分别位于绘制板16的前后两侧。

上述画稿夹14包括支撑板141和压板142；支撑板141竖直固接于上述画板1上端，且沿左右方向延伸；压板142的一侧与支撑板141的上端铰接，另一侧与画板1上端相抵，压板142与支撑板141之间安装有弹性件；压板142的上端固接有压把143，压把143朝背离上述绘制板16的方向伸出压板142；上述压板142与上述画板1相抵的一侧固接有橡胶垫。弹性件用以保证压板142在不受外力情况下，始终有一侧与画板1相抵，以实现画稿与画板1的相对固定。画作者向下按压压把143伸出压板142的一端，此时，压板142与画板1相抵的一侧翘起，即可将画稿进行取放。橡胶垫能够进一步增加压板142与画稿之间的摩擦力。

上述升降底座2包括底板23和倾斜架板21；倾斜架板21的前侧与底板23的前侧铰接，倾斜架板21的后侧还铰接有支撑架板24，支撑架板24与底板23上的定位槽231插接配合；倾斜架板21的上端设有与上述圆柱凸起相配合的安装槽22。定位槽231为沿前后方向并列设置，支撑架板24分别与不同的定位槽231插接配合，以达到调节画板1倾斜角度的目的。圆柱凸起插入到安装槽22内，发光板11即可带动画板1围绕圆柱凸起的轴线转动，使得本发明能够满足画作者的绘图习惯。

上述柱槽32两内侧壁之间架设有限位梁31，限位梁31靠近上述立柱4的侧壁上嵌装有磁铁33；立柱4与磁铁33相对应部位的材质为磁性金属。

立柱4可嵌装磁性金属，以便于与磁铁33吸合；也可以将立柱4整体采用磁性金属制作。

上述支撑杆8共有两个，且分别位于上述立柱4的左侧和右侧，每个支撑杆8的中部滑动连接有一个转轴7，每个转轴7均有一端与立柱4的侧壁转动连接，且转轴7位于上述平移板6的上方；上述平移板6的左侧壁和右侧壁上分别水平转动连接有一个横杆81，每个横杆81背离平移板6的端部均与同侧的支撑杆8的端部固接；上述转轴7的端部螺纹联接有手拧螺钉71，手拧螺钉71的尾端与支撑杆8的侧壁相抵。

在抽拉平移板6时，支撑杆8与转轴7滑动的同时，横杆81和转轴7也随支撑杆8转动。手拧螺钉5用于固定支撑杆8与转轴7之间的相对位置。

上述摄像安装板9的上端竖直固接有四个螺柱91，螺柱91穿过上述平移板6；每个螺柱91位于平移板61上方的部分螺纹连接有一个小调节螺母10。

上述平移板6的上端转动连接有一个大螺柱61，大螺柱61上固接有一个大齿轮62；上述小调节螺母10的外圆侧壁上设有齿，所有小调节螺母10通过齿与大齿轮62同时啮合；大螺柱61的上端固接有手拧把手63。

需要绘制画稿时，先通过压把143使得压板142与画板1分离，将叠放的画稿放入压板142的下方，放开压板142，画稿即固定于画板1上。

之后，通过支撑架板24与不同的定位槽231相配合，来完成画板1倾斜角度的调节。通过扳动上翻凸起114使卡爪113上的卡接凸起与卡槽13分离，滑动画板1，直到发光单元12照亮的画稿部分为所需绘制的部分，即可进行绘制工作。

绘制完成后，将立柱4向限位梁31方向旋转，直到其与限位梁31上的磁铁33吸合。此时，立柱4保持竖直。抽拉平移板6，使摄像机1在水平方向处于合适位置后，拧紧手拧螺钉5，平移板6即被固定。通过手拧把手63旋转大螺柱61，大齿轮62随大螺柱61旋转，并带动所有小调节螺母2同步旋转。通过小调节螺母2的旋转，螺柱91带动摄像安装板9沿竖直方向移动，完成摄像机1竖直方向的位置调节(如图2所示)，即可对动画原稿进行拍摄。

拍摄完成后，将立柱4向背离限位梁31的方向旋转，直到立柱4的侧壁与柱槽32的底部相抵。同时，推动平移板6，使摄像机1靠近立柱4(如图1所示)，以便于再次进行画稿绘制。

本发明上述的适用长幅画纸的透光台，调节方便，结构稳定可靠。画作者可通过滑动画板1调节发光单元12的照亮区域，以便完成长幅画作。通过卡爪113和卡槽13的配合，能够简便的对画板1进行定位，确保在绘制时画板1不会任意滑动，保证画作质量。通过倾斜架板21，能够调节画板1的倾斜角度，使本发明能够满足不同画作者的绘制习惯。通过抽拉平移板6调节摄像机1的水平位置，操作简便快捷。通过支撑杆8对平移板6靠近摄像机1的位置进行支撑，能够有效的防止摄像机1在调节位置后发生颤抖，保证其拍摄的清晰度。通过旋转大螺柱61即可完成摄像机1的升降调节，有助于简化结构。在不使用时，还可将本发明的立柱4放倒，防止由于摄像机1处于较高位置容易发生意外，延长了本发明的使用寿命。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
