一种带调节装置的眼镜的制作方法

本实用新型涉及一种眼镜，特别涉及一种带调节装置的眼镜。

背景技术：

眼镜作为矫正视力的工具或者是装饰品，都已经成为人们生活中不可缺少的生活用品，眼镜一般包括有两镜框、与两镜框两端铰接连接的镜脚及镶嵌于两镜框内的镜片，随着电子产品的普及，带眼镜的人越来越多，由于每个人的脸型大小不一样，所以要配适合自已脸型大小的眼镜，由于眼镜的价格较贵，特别是一些学生，在佩戴一付眼镜后，基本都要佩戴好几年的时间，然而，人们脸型会随体型变胖或变瘦，一旦脸型发生变化，眼镜就要跟随配置适合的眼镜，这会给人们生活带来许多不不便，针对此缺陷，还有待改进。

技术实现要素：

为了克服背景技术的不足，本实用新型提供了一种适合不同脸型佩戴的带调节装置的眼镜。

本实用新型所采用的技术方案是：一种带调节装置的眼镜，包括有两镜框、设于两镜框两端的镜脚及镶嵌于镜框内的镜片，所述的两镜框的两端与镜脚之间设有可调节镜框宽度的调节装置，所述的调节装置包括有设于两镜框两端的安装块及设于安装块上的安装滑槽，所述的镜脚包括有与镜框连接的连接块及与连接块铰接连接的脚丝，所述连接块与脚丝连接一端的另一端上设有置于安装滑槽内并可在安装滑槽内往复滑动的滑块，所述的安装滑槽与滑块之间设有限位机构。

采用上述技术方案，设于连接块上的滑块可在安装块上设置的安装滑槽内往复滑动，这就人们就可以根据自已的脸型进行调整镜框的宽度，无论脸型多大，眼镜都可以佩戴，而限位机构的设置则对调整后的镜脚相对镜框进行固定，防止人们在佩戴过程中镜脚滑动，总体结构简单，调整方便，为本领域技术内的首选。

本实用新型进一步设置为：所述的限位机构包括设于安装滑槽的槽壁上的若干限位槽及设于滑块上限位钢珠，所述的滑块处于安装滑槽内贴合安装滑槽槽壁的两端上设有安装缺口，所述的安装缺口内固设有弹簧，所述的限位钢珠的一端置于安装缺口内与弹簧固定连接，另一端可置于限位槽内。

采用上述技术方案，调整时，拉动镜脚，由于滑块的安装缺口内设置了弹簧，所以限位钢珠朝向弹簧用力会滑出限位槽在安装滑槽内滑动，当调整好后，弹簧会自动促使限位钢珠卡在限位槽内，使镜脚相对镜框固定，结构简单方便。

本实用新型进一步设置为：所述的限位槽为与限位钢珠适配的弧形限位槽。

采用上述技术方案，这样方便限位钢珠与限位槽的定位及滑动。

本实用新型更进一步设置为：所述的安装滑槽包括有用于空纳滑块的滑槽腔及槽口，所述的槽口的宽度小于滑块的宽度，所述的连接块的一端通过槽口处于滑槽腔内与滑块固定连接，另一端延伸至滑槽腔外与脚丝连接，所述的连接块可在槽口内往复滑动。

采用上述技术方案，这样设置的目的是防止滑块脱落出安装滑槽，具有限位作用。

本实用新型更进一步设置为：所述的安装块与镜框一体成型。

采用上述技术方案，这样设置结构简单，生产时快速方便，能节约生产成本。

本实用新型更进一步设置为：所述的滑块与连接块一体成型。

采用上述技术方案，结构简单，生产时快速方便，能节约生产成本。

下面结合附图对本实用新型实施例作进一步说明。

附图说明

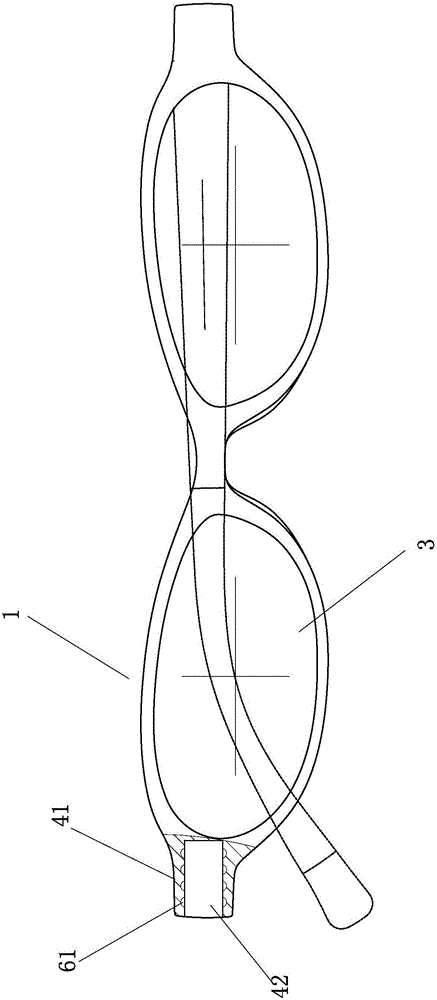

图1为本实用新型实施例的整体结构示意图；

图2为本实用新型实施例的结构示意图；

图3为本实用新型实施例的局部剖视图。

具体实施方式

如图1-图3所示，本实用新型提供一种带调节装置的眼镜，包括有两镜框1、设于两镜框1两端的镜脚2及镶嵌于镜框1内的镜片3，所述的两镜框1的两端与镜脚2之间设有可调节镜框1宽度的调节装置4，所述的调节装置4包括有设于两镜框1两端的安装块41及设于安装块41上的安装滑槽42，所述的镜脚2包括有与镜框1连接的连接块21及与连接块21铰接连接的脚丝22，所述连接块21与脚丝22连接一端的另一端上设有置于安装滑槽42内并可在安装滑槽42内往复滑动的滑块5，所述的安装滑槽42与滑块5之间设有限位机构6，在上述方案中，设于连接块21上的滑块5可在安装块41上设置的安装滑槽42内往复滑动，这样人们就可以根据自已的脸型进行调整镜框1的宽，无论脸型多大，眼镜都可以佩戴，而限位机构6的设置则对调整后的镜脚2相对镜框1进行固定，防止人们在佩戴过程中镜脚2滑动，总体结构简单，调整方便，为本领域技术内的首选。

在本实用新型实施例中，所述的限位机构6包括设于安装滑槽42的槽壁上的若干限位槽61及设于滑块5上限位钢珠62，所述的滑块5处于安装滑槽42内贴合安装滑槽42槽壁的两端上设有安装缺口7，所述的安装缺口7内固设有弹簧71，所述的限位钢珠62的一端置于安装缺口7内与弹簧71固定连接，另一端可置于限位槽61内，在上述方案中，调整时，拉动镜脚2，由于滑块5的安装缺口7内设置了弹簧71，所以限位钢珠62朝向弹簧71用力会滑出限位槽61在安装滑槽42内滑动，当调整好后，弹簧71会自动促使限位钢珠62卡在限位槽61内，使镜脚2相对镜框1固定，结构简单方便。

在本实用新型实施例中，所述的限位槽61为与限位钢珠62适配的弧形限位槽，在上述方案中，这样方便限位钢珠62与限位槽61的定位及滑动。

在本实用新型实施例中，所述的安装滑槽42包括有用于容纳滑块3的滑槽腔及槽口，所述的槽口的宽度小于滑块5的宽度，所述的连接块21的一端通过槽口处于滑槽腔内与滑块5固定连接，另一端延伸至滑槽腔外与脚丝22连接，所述的连接块21可在槽口内往复滑动，在上述方案中，这样设置的目的是防止滑块5脱落出安装滑槽42，具有限位作用。

在本实用新型实施例中，所述的安装块41与镜框1一体成型，在上述方案中，这样设置结构简单，生产时快速方便，能节约生产成本。

在本实用新型实施例中，所述的滑块5与连接块21一体成型，在上述方案中，结构简单，生产时快速方便，能节约生产成本。

各位技术人员须知：虽然本实用新型已按照上述具体实施方式做了描述，但是本实用新型的发明思想并不仅限于此发明，任何运用本实用新型思想的改装，都将纳入本专利专利权保护范围内。
