一种密闭空间的冷光照明装置的制作方法

本实用新型涉及一种照明装置，特别涉及一种密闭空间的冷光照明装置。

背景技术：

针对于抽水蓄能电厂的蜗壳、风洞等密闭空间开展检修试验工作时，需要另外提供带有照明装置的临时检修电源，现有技术中临时检修电源一般采用的是检修行灯电源，其中检修行灯电源采用行灯变压器供电，由行灯及行灯变压器组成照明装置对密闭空间进行照明。行灯变压器利用了铁芯、绕组实现降压，将220V电压降压至12V、24V等电压等级，并供12V、24V行灯用电；但是采用上述检修行灯电源进行供电照明时主要存在以下问题：(1)灯泡照明亮度不高；(2)长期使用发热明显，有烫伤风险；(3)使用过程中有碰碎灯泡风险，导致密闭空间污染；(4)照明范围小；(5)行灯笨重，携带不方便；(6)一次检修工作需要量大。

技术实现要素：

本实用新型的目的在于克服现有技术的缺点与不足，提供一种照明范围大、发热量小、便携以及使用方便的密闭空间的冷光照明装置。

本实用新型的目的通过下述技术方案实现：一种密闭空间的冷光照明装置，包括LED灯带、开关电源以及箱体，所述开关电源的输入端通过第一电线连接交流电源的输出端，所述开关电源的输出端通过第二电线连接LED灯带，所述LED灯带和开关电源均放置于箱体内。

优选的，所述箱体通过隔板分割成三个部分，分别为箱体第一部分、箱体第二部分和箱体第三部分，其中箱体第一部分处于箱体表面处设置有第一开口，箱体第一部分和箱体第二部分相邻，箱体第一部分和箱体第二部分之间的隔板上设置有第二开口，箱体第二部分和箱体第三部分相邻，箱体第二部分和箱体第三部分之间的隔板上设置有第三开口，箱体第三部分处于箱体表面处设置有第四开口。

更进一步的，第一电线放置于箱体第一部分，开关电源放置于箱体第二部分，第二电线和LED灯带放置于箱体第三部分；

第一电线的一端穿过第一开口后连接交流电源输出端，另一端穿过第二开口后连接开关电源的输入端；

第二电线的一端穿过第三开口后连接开关电源的输出端，另一端连接LED灯带，LED灯带在使用时通过第四开口伸出到箱体外部。

更进一步的，所述第一开口上设置有第一翻盖板，所述第四开口上设置有第二翻盖板；所述箱体顶部为活动的盖板。

优选的，所述箱体内还设置有手动或自动的收缩线轮，所述第二电线置于收缩线轮中，通过收缩线轮对第二电线进线收卷。

更进一步的，所述箱体通过隔板分割成三个部分，分别为箱体第一部分、箱体第二部分和箱体第三部分，其中箱体第一部分处于箱体表面处设置有第一开口，箱体第一部分和箱体第二部分相邻，箱体第一部分和箱体第二部分之间的隔板上设置有第二开口，箱体第二部分和箱体第三部分相邻，箱体第二部分和箱体第三部分之间的隔板上设置有第三开口，箱体第三部分处于箱体表面处设置有第四开口。

更进一步的，第一电线放置于箱体第一部分，开关电源放置于箱体第二部分，第二电线、收缩线轮及LED灯带放置于箱体第三部分；

第一电线的一端穿过第一开口后连接交流电源输出端，另一端穿过第二开口后连接开关电源的输入端；

第二电线的一端穿过第三开口后连接开关电源的输出端，另一端连接LED灯带，LED灯带在使用时从第四开口伸出到箱体外部。

更进一步的，所述第一开口上设置有第一翻盖板，所述第四开口上设置有第二翻盖板；所述箱体顶部为活动的盖板。

优选的，所述LED灯带的长度为5米。

优选的，所述LED灯带设置于塑料软管内。

本实用新型相对于现有技术具有如下的优点及效果：

(1)本实用新型密闭空间的冷光照明装置包括箱体以及置于箱体内的LED灯带和开关电源，其中LED灯带通过开关电源连接如市电等交流电源，通过LED灯带实现密闭空间的照明。在本实用新型中可以通过开关电源将外部220V电压的市电变换为LED灯带所使用的12V或24V的安全电压等级，相比现有技术中采用行灯变压器进行降压的方式，本实用新型密闭空间的冷光照明装置采用开关电源进行降压，具有重量更轻、体积更小、更容易携带且安全性更高的优点。另外本实用新型采用LED灯带进行照明，其照明空间范围更大且亮度更高，有效提高了密闭空间照明状况，提升检修效率；相比现有技术中的行灯照明，本实用新型密闭空间的冷光照明装置LED灯带的发热量更小，因此使用寿命更长。再者本实用新型将LED灯带和开关电源收纳于箱体内，在需要针对密闭空间照明时，将箱体内的LED灯带从箱体伸出即可，使得本实用新型密闭空间的冷光照明装置结构更简单和轻巧。

(2)本实用新型中密闭空间的冷光照明装置还包括自动或手动收缩线轮，其中LED灯带与开关电源所连接的第二电线置于收缩线轮中，通过收缩线轮自动或手动对该第二电线进行收卷，以实现对LED灯带进行收缩，具有操作方便的优点。

(3)本实用新型中密闭空间的冷光照明装置LED灯带设置于塑料软管中，可以防止在使用过程中LED灯带受损脱落，提高照明装置使用的安全性。

附图说明

图1是本实用新型装置的电路原理图。

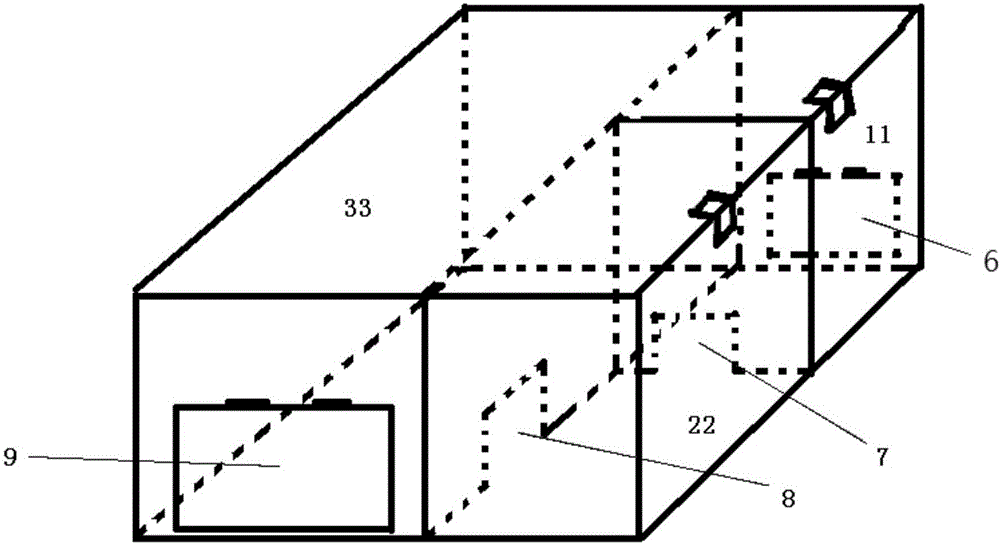

图2是本实用新型装置中箱体的结构示意图。

图3是实施例1装置中箱体内部结构示意图。

图4是实施例2装置中箱体内部结构示意图。

具体实施方式

下面结合实施例及附图对本实用新型作进一步详细的描述，但本实用新型的实施方式不限于此。

实施例1

本实施例公开了一种密闭空间的冷光照明装置，如图1和3所示，包括LED灯带1、开关电源2以及箱体5，开关电源2的输入端通过第一电线4连接交流电源的输出端，开关电源2的输出端通过第二电线3连接LED灯带1，LED灯带1和开关电源2均放置于箱体内。

本实施例上述装置中开关电源2的输入端通过第一电线连接外部220V电压的交流电源，将外部220V电压变换为LED灯带所使用的12V/24V的安全电压等级，降压后的电压通过第二电线传输至LED灯带，为LED灯带供电，LED灯带从箱体伸出后置于密闭空间，实现密闭空间的照明；本实施例密闭空间的冷光照明装置重量轻、体积小、容易携带且安全性高。另外本实施例采用LED灯带进行照明，其照明空间范围更大且亮度更高，有效提高了密闭空间照明状况，提升检修效率。本实施例LED灯带的发热量更小，因此使用寿命更长。再者本实施例LED灯带和开关电源收纳于箱体内，在需要针对密闭空间照明时，将箱体内的LED灯带从箱体伸出即可，使得本实用新型密闭空间的冷光照明装置结构更简单和轻巧。

如图2所示，本实施例中箱体通过隔板分割成三个部分，分别为箱体第一部分11、箱体第二部分22和箱体第三部分33，其中箱体第一部分11处于箱体表面处设置有第一开口，其中第一开口上设置有第一翻盖板6，箱体第一部分11和箱体第二部分22相邻，箱体第一部分和箱体第二部分之间的隔板上设置有第二开口7，箱体第二部分22和箱体第三部分33相邻，箱体第二部分22和箱体第三部分33之间的隔板上设置有第三开口8，箱体第三部分33处于箱体表面处设置有第四开口，其中第四开口上设置有第二盖板9。所述箱体5顶部为活动的盖板。

如图3所示，本实施例中第一电线4放置于箱体第一部分11，开关电源2放置于箱体第二部分22，第二电线3和LED灯带1放置于箱体第三部分33；

第一电线4的一端穿过第一开口后连接交流电源输出端，另一端穿过第二开口7后连接开关电源2的输入端；

第二电线3的一端穿过第三开口8后连接开关电源2的输出端，另一端连接LED灯带1，LED灯带1在使用时通过第四开口伸出到箱体外部。

本实施例中采用12V/24V的LED灯带，LED灯带的长度为5米，具有亮度高、发热量少等特点，并且将LED灯带设置于塑料软管内，防止在使用过程灯带受损脱落，可以满足较大范围的密闭空间照明。

实施例2

本实施例公开了一种密闭空间的冷光照明装置，本实施例与实施例1的区别仅在于，如图4所示，本实施例箱体5内还设置有手动或自动的收缩线轮10，其中第二电线置于收缩线轮10中，通过收缩线轮10对第二电线3进线收卷。。

第二电线3一端穿过第三开口8后连接开关电源2的输出端，另一端连接LED灯带1。本实施例可以通过收缩线轮10自动或手动对连接LED灯带的第二电线3进行收卷，以实现对LED灯带的收缩，具有操作方便的优点。

上述实施例为本实用新型较佳的实施方式，但本实用新型的实施方式并不受上述实施例的限制，其他的任何未背离本实用新型的精神实质与原理下所作的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本实用新型的保护范围之内。
