定位夹紧工装的制作方法

本发明属于机械自动化设备技术领域，本发明尤其是涉及一种能够在一定尺寸范围的圆形工件实现快速定位的定位夹紧工装。

背景技术：

目前，一般的定位夹紧工装对于工件型号多，工位需要定位的结构，换型比较麻烦，生产效率较低。

技术实现要素：

本发明的目的是克服现有技术中存在的不足，提供一种结构简单、能够在一定尺寸范围的圆形工件实现快速定位、节省换型时间并提高生产效率的定位夹紧工装。

按照本发明提供的技术方案，所述定位夹紧工装，包括底板、上挡边、后挡边、导向轴、弹簧与定位块；在底板上固定有上挡边与下挡边，在上挡边上固定有导向轴，在底板与上挡边之间滑动安装有定位块，在定位块上开设有导向孔，导向孔与所述的导向轴配合，在导向轴上安装有弹簧，弹簧的下端部与定位块的上端面相抵，在定位块的下端部开设有V型的定位夹紧口。

所述定位夹紧口为钝角。

在所述上挡边上开设有腰形调节孔，在腰形调节孔内通过调节螺栓将上挡边与底板固定一体。

本发明能够在一定尺寸范围的圆形工件实现快速定位，本发明节省了换型时间，提高了生产效率。

附图说明

图1是本发明的主视图。

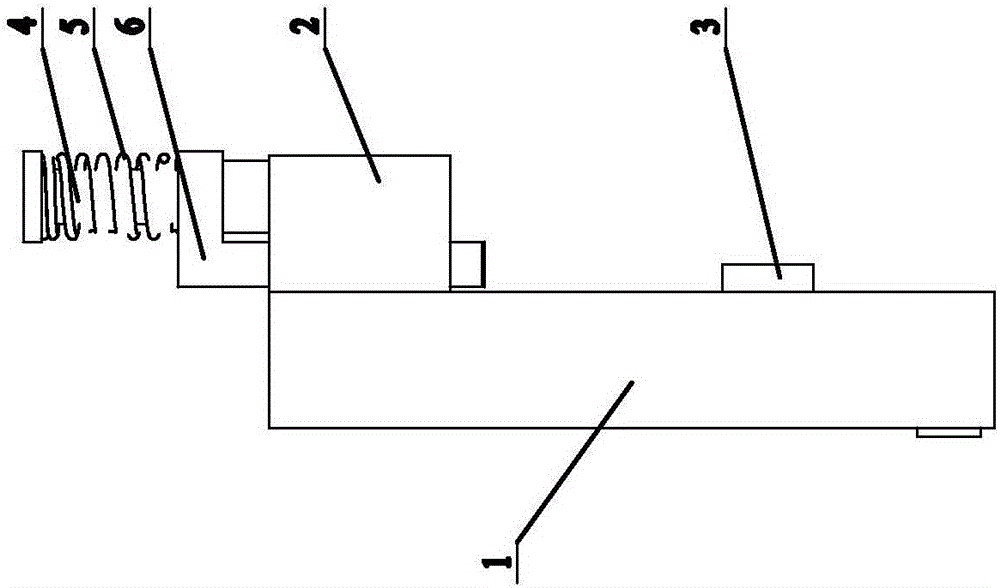

图2是本发明的左视图。

具体实施方式

下面结合具体实施例对本发明作进一步说明。

该定位夹紧工装，包括底板1、上挡边2、后挡边3、导向轴4、弹簧5与定位块6；在底板1上固定有上挡边2与下挡边3，在上挡边2上固定有导向轴4，在底板1与上挡边2之间滑动安装有定位块6，在定位块6上开设有导向孔，导向孔与所述的导向轴4配合，在导向轴4上安装有弹簧5，弹簧5的下端部与定位块6的上端面相抵，在定位块6的下端部开设有V型的定位夹紧口7。

所述定位夹紧口7为钝角。

在所述上挡边2上开设有腰形调节孔8，在腰形调节孔8内通过调节螺栓将上挡边2与底板1固定一体。

根据工件大小调节上挡边2和下挡边3之间的距离，定位块6由弹簧5驱动来柔性并快速地定位工件。
