一种半自动仿形切割机的制作方法

本实用新型涉及仿形切割机设备技术领域，特别涉及一种半自动仿形切割机。

背景技术：

仿形切割机是可以按照模板形状切割的高效切割设备，可以切割所需要的各种形状，非常适合批量定制生产。现有的全自动仿形切割机成本高，不适合小型企业生产需求，为了节约成本，同时保障工作效率的情况下特别需求本实用新型一种半自动仿形切割机。

技术实现要素：

本实用新型的目的是提供一种低成本的半自动仿形切割机。

为解决上述问题，本实用新型提供了一种半自动仿形切割机，包括中心轴基座，所述中心轴基座上连接有中心轴，中心轴的上部连接有模板定位架，所述模板定位架包括副旋转臂、固定旋钮、垂直固定架，所述副旋转臂套接在中心轴上，固定旋钮设于与中心轴连接处的副旋转臂上，副旋转臂与垂直固定架的连接处采用可伸缩旋转结构，副旋转臂上设有伸缩紧固旋钮和旋转紧固旋钮，垂直固定架的下端连接有模板。中心轴的中部连接有钳形旋转臂，钳形旋转臂包括主旋转臂、钳形同步架，所述钳形旋转臂套接在中心轴上，主旋转臂与钳形同步架的连接处采用可旋转结构，钳形同步架的上端连接有微型磁力吸附电机，所述微型磁力吸附电机的左边设有电源开关和速度调节器，钳形同步架的下端套接有喷枪，所述喷枪的下方对应作业台，所述作业台的上方设有若干圆柱形滚轮，工件置于圆柱形滚轮上滑动，更易于工件的移动。作业台靠近中心轴基座的一侧设有若干横向垂直挡板，所述横向垂直挡板的高度高于圆柱形滚轮的水平面，工件侧边贴合横向垂直挡板用于横向定位，作业台一侧的起始端设有纵向垂直挡板，距离纵向垂直挡板的一定距离处设有若干成对的方钢，方钢之间设有一定间隙，所述方钢的高度低于滚轮的水平面，方钢之间的间隙里用于插入活动挡板，工件的末端贴合活动挡板用于纵向定位。

进一步，垂直固定架的垂直方向上设有模板定位调节齿轮，对应模板定位调节齿轮处设有模板定位调节旋钮，垂直固定架的下方设有垂直紧固旋钮，模板的垂直位置通过模板定位调节旋钮进行微调。

进一步，微型磁力吸附电机上端外露有沿轴心旋转的磁柱，所述磁柱沿着模板边缘吸附水平环绕行走，钳形同步架下端连接的喷枪同步在工件上环绕切割作业。

进一步，钳形同步架的下端套接喷枪处的垂直方向上设有喷枪定位调节齿轮，对应喷枪定位调节齿轮处设有喷枪定位调节旋钮，根据切割需要来调节喷枪至合适的高度。

本实用新型的优点在于，模板的水平和垂直位置可以通过副旋转臂和垂直固定架根据需要自由调节，钳形同步架上端的微型磁力吸附电机可沿着模板边缘吸附水平环绕行走，钳形同步架下端连接的喷枪同步在工件上环绕切割作业，喷枪的位置可以根据需要调节喷枪至合适的高度，工作台的结构设计简单，成本低，易于操作，通过本实用新型提出的一种半自动仿形切割机比人工切割的质量和精度要高，非常适合批量仿形定制切割。

附图说明

图1是本实用新型所述的半自动仿形切割机的结构图。

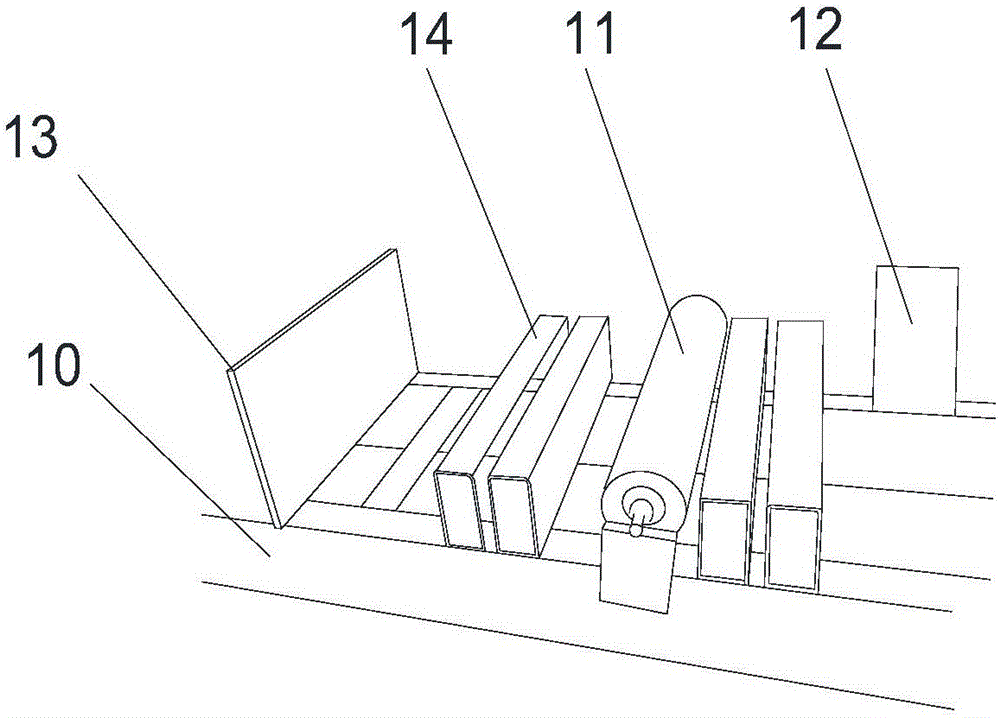

图2是本实用新型所述的工作台的结构图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合图示与具体实施例，进一步阐述本实用新型。

如图1所示，本实用新型提出的一种半自动仿形切割机，包括中心轴基座1，所述中心轴基座1上连接中心轴2，中心轴2的上部连接模板定位架3，模板定位架3包括副旋转臂31，固定旋钮32，垂直固定架33，所述副旋转臂31套接中心轴2，固定旋钮32设于与中心轴2连接处的副旋转臂31上，副旋转臂31与垂直固定架33连接处采用可伸缩旋转结构，副旋转臂31上设有伸缩紧固旋钮311和旋转紧固旋钮312，垂直固定架的下端连接模板8，垂直固定架33的垂直方向上设有模板定位调节齿轮331，对应模板定位调节齿轮331处设有模板定位调节旋钮332，垂直固定架的下方设有垂直紧固旋钮333，模板8的垂直位置通过模板定位调节旋钮332进行微调。中心轴2的中部连接钳形旋转臂4，所述钳形旋转臂4包括主旋转臂41，钳形同步架42，主旋转臂41与钳形同步架42的连接处采用可旋转结构，钳形同步架42的上端连接微型磁力吸附电机5，所述微型磁力吸附电机5的左边设有电源开关6和速度调节器7，微型磁力吸附电机5的上端外露有沿轴心旋转的磁柱51，所述磁柱51沿着模板边缘吸附水平环绕行走，钳形同步架42的下端同时作同步运动，钳形同步架42的下端套接喷枪9，钳形同步架42的下端套接喷枪处的垂直方向上设有喷枪定位调节齿轮421，对应喷枪定位调节齿轮处设有喷枪定位调节旋钮422，根据切割需要来调节喷枪至合适的高度，所述喷枪下方对应作业台10，所述作业台10的上方设有若干圆柱形滚轮11，工件置于圆柱形滚轮11上，易于工件在作业台上滑动。作业台靠近中心轴基座一侧设有若干横向垂直挡板12，所述横向垂直挡板12的高度高于圆柱形滚轮11的水平面，工件侧边贴合横向垂直挡板12用于横向定位，作业台一侧的起始端设有纵向垂直挡板13，距离纵向垂直挡板13一定距离处设有若干成对方钢14，方钢14之间具有一定间隙，所述方钢14的高度低于滚轮的水平面，方钢14之间的间隙用于插入活动挡板，工件的末端贴合活动挡板用于纵向定位。
