一种定位工装装置的制作方法

本实用新型涉及夹具装置技术领域，具体为一种定位工装装置。

背景技术：

夹具是机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置。从广义上说，在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。例如焊接夹具、检验夹具、装配夹具、机床夹具等。其中机床夹具最为常见，常简称为夹具。在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件装好(定位)、夹牢(夹紧)。夹具通常由定位元件(确定工件在夹具中的正确位置)、夹紧装置、对刀引导元件(确定刀具与工件的相对位置或导引刀具方向)、分度装置(使工件在一次安装中能完成数个工位的加工，有回转分度装置和直线移动分度装置两类)、连接元件以及夹具体(夹具底座)等组成。

目前，市场上的夹具存在以下问题：定位不准确，只能大致夹住，导致加工精度低；多工位夹具的同步率低，同时加工多个工件时，误差很大；夹具直接夹住工件本身，用力过大，导致工件变形，用力太小，夹不牢固。

技术实现要素：

本实用新型的目的在于提供一种定位工装装置，它能有效的解决背景技术中存在的问题。

为实现上述目的，本实用新型提供如下技术方案：一种定位工装装置，包括承板、定位座、进气管、出气管、等高垫脚和互换板；所述承板为中空结构；所述定位座的数量为两个，均镶嵌在承板的上端面；所述进气管和出气管均固定在承板的侧边，且和定位座在承板内部相通；所述等高垫脚的数量为两个；所述承板固定在等高垫脚之间；所述互换板盖在承板的上端面； 所述定位座包括拉钉、定位销钉、法兰盘、弹珠、弹簧、底座和上板；所述拉钉和定位销钉固定连接；所述定位销钉与法兰盘活动连接；所述法兰盘和上板活动连接；所述底座通过弹簧与上板活动连接；所述弹珠设置于定位销钉、法兰盘、底座和上板组成的空间内；所述弹珠的数量为若干个；所述互换板的上端设有定位销；所述定位销的四周设有防滑装置；所述互换板的两端设有手柄；所述定位销和拉钉固定连接。

进一步，所述等高垫脚设有安装槽。

进一步，所述法兰盘和上板之间设有第一密封圈。

进一步，所述底座和上板之间设有第二密封圈。

进一步，所述定位座的数量为若干个；所述定位销的数量和定位座的数量相对应。

与现有技术相比，本实用新型的有益效果是：该定位工装装置加工精度高、速度快；能够同时多工位加工，且同步率高；不直接夹工件，保护工件。

附图说明

图1为本实用新型的局部结构示意图；

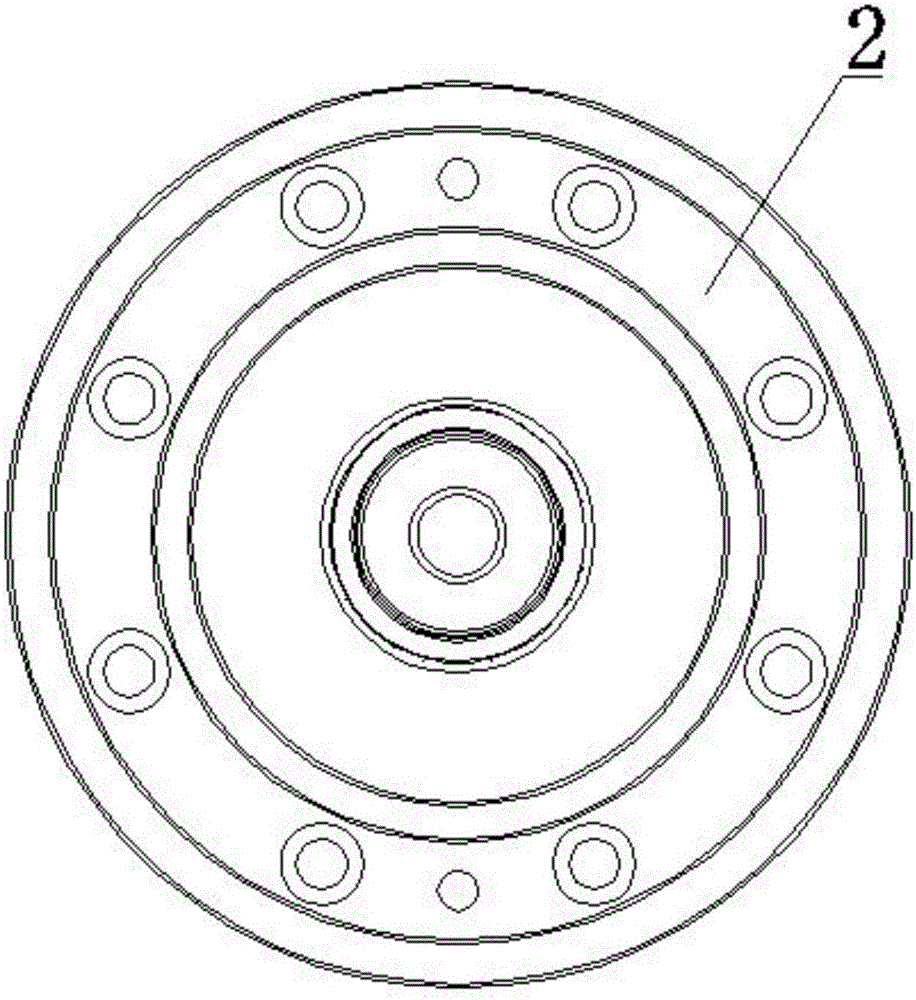

图2为本实用新型的定位座结构示意图；

图3为本实用新型的定位座截面图；

图4为本实用新型的互换板结构示意图；

附图标记中：1.承板；2.定位座；21.拉钉；22.定位销钉；23.法兰盘23；24.弹珠；25.弹簧；26.底座；27.上板；28.第一密封圈；29.第二密封圈；3.进气管；4.出气管；5.等高垫脚；51.安装槽；6.互换板；61.定位销；62.手柄；63.防滑装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部 分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种定位工装装置，包括承板1、定位座2、进气管3、出气管4、等高垫脚5和互换板6；所述承板1为中空结构；所述定位座2的数量为两个，均镶嵌在承板1的上端面；所述进气管3和出气管4均固定在承板1的侧边，且和定位座2在承板1内部相通；所述等高垫脚5的数量为两个；所述承板1固定在等高垫脚5之间；所述互换板6盖在承板1的上端面；所述定位座2包括拉钉21、定位销钉22、法兰盘23、弹珠24、弹簧25、底座26和上板27；所述拉钉21和定位销钉22固定连接；所述定位销钉22与法兰盘23活动连接；所述法兰盘23和上板27活动连接；所述底座26通过弹簧25与上板27活动连接；所述弹珠24设置于定位销钉22、法兰盘23、底座26和上板27组成的空间内；所述弹珠24的数量为若干个；所述互换板6的上端设有定位销61；所述定位销61的四周设有防滑装置63；所述互换板6的两端设有手柄62；所述定位销61和拉钉21固定连接。

进一步，所述等高垫脚5设有安装槽51。

进一步，所述法兰盘23和上板27之间设有第一密封圈28。

进一步，所述底座26和上板27之间设有第二密封圈29。

进一步，所述定位座2的数量为若干个；所述定位销61的数量和定位座2的数量相对应。

本实用新型的在设计时：工件放置在互换板6上，防滑装置63增加工件和互换板6之间的摩擦力，更稳定的固定工件；根据不同的工件，更换不同的互换板，手柄3方便互换板6的更换；定位销61和和拉钉21固定连接；由进气管3通入压缩空气，压缩空气进入定位座2后，推动弹珠24向下移动，进而带动上板27克服弹簧25的弹簧力向下移动；于此同时，定位销钉22带 着拉钉21在重力作用下，往下移动；此时，能够精确调整定位销钉22的位置，也是精确调整工件的位置；通过出气管4排出压缩气体，上板27在弹簧25的弹簧力作用下，往上移动，带动弹珠24顶紧定位销钉22，定位销钉22被固定；进而，通过拉钉21和定位销61，固定工件；该定位工装装置通过等高垫脚5上面的安装槽51固定；该定位工装装置加工精度高、速度快；能够同时多工位加工，且同步率高；不直接夹工件，保护工件。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
