一种高效汽车配件切割机的制作方法

本实用新型涉及汽车配件领域，具体是一种高效汽车配件切割机。

背景技术：

随着我国经济的快速发展，人们的对汽车的需求量越来越大，汽车制造业也发展迅速，在汽车制造过程中，经常需要对汽车配件进行切割，最常用的切割仪器就是切割机，常见的切割机由切割器和固定台组成，通过固定台固定汽车配件，切割器进行切割，但是常见的切割机没有防震装置，在切割时切割机震动较大，在切割时，切割器表面的温度较高，长时间切割以后，切割器磨损较大；且常见的切割机在切割时火星和灰尘飞散，火星经常烫伤人体，切割是产生的灰尘吸入人体，不利于人体健康。

技术实现要素：

本实用新型的目的在于提供一种高效汽车配件切割机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种高效汽车配件切割机，包括切割器和固定台，所述切割器底部设有减震垫；所述减震垫位于滑轨上方；所述切割器上方设有切割轮，切割轮通过转动轴和电机相连；所述切割轮顺时针转动；所述切割轮的上方设有弧形开口的盖罩；所述盖罩内壁上设有水管，水管附着在盖罩的内壁上；所述水管下端设有进水口；所述进水口延伸至盖罩外部；所述水管表面设有多个雾化喷头；所述切割轮下面设有开口的收尘斗，收尘斗通过连接轴连接在切割器上；所述切割器右边设有固定台；所述固定台中下部左边设有凹槽，固定台顶部设有顶板，顶板设有顶板细孔；所述顶板下面位于凹槽上方设有空腔；所述顶板上面位于中间位置设有固定板；所述固定板通过连接柱连接有液压装置；所述固定板下面位于固定台台面设有切割槽；所述切割槽右边设有挡板；所述挡板左边设有喷油嘴，喷油嘴位于切割槽的上方。

作为本实用新型进一步的方案：所述减震垫的材质为抗压橡胶。

作为本实用新型再进一步的方案：所述水管为弧形结构。

作为本实用新型再进一步的方案：所述切割槽的槽宽为10-15mm。

与现有技术相比，本实用新型的有益效果是：该切割机使用方便，收尘效率较高，具有防震功能，在使用该切割机切割时，切割轮产生大量的热被水吸收，切割轮温度降低，有效减少了切割轮的磨损；且该切割机能有效收集切割时产生的火星和灰尘，防止火星烫伤人体，防止了粉尘被吸入人体。

附图说明

图1为高效汽车配件切割机结构示意图；

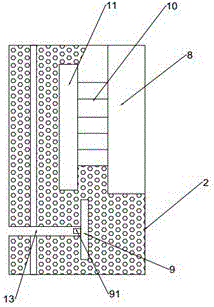

图2为高效汽车配件切割机俯视图。

图中：1-切割器；2-固定台；3-滑轨；4-减震垫；5-切割轮；6-水管；7-收尘斗；8-液压装置；9-挡板；10-连接柱；11-固定板；12-顶板；13-切割槽；14-凹槽；15-空腔；51-盖罩；61-进水口；62-雾化喷头；91-喷油嘴；121-顶板细孔。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种高效汽车配件切割机，包括切割器1和固定台2；所述切割器1底部设有减震垫4，减震垫4的材质为抗压橡胶；所述减震垫4位于滑轨3上方；所述切割器上方设有切割轮5，切割轮5通过转动轴和电机相连；所述切割轮5顺时针转动；所述切割轮5的上方设有弧形开口的盖罩51；所述盖罩51内壁上设有水管6，水管6为弧形结构，水管6附着在盖罩51的内壁上；所述水管6下端设有进水口61；所述进水口61延伸至盖罩51外部；所述水管6表面设有多个雾化喷头62；所述切割轮5下面设有开口的收尘斗7，收尘斗7通过连接轴连接在切割器1上；所述切割器1右边设有固定台2；所述固定台2中下部左边设有凹槽14，固定台2顶部设有顶板12，顶板12设有顶板细孔121；所述顶板12下面位于凹槽14上方设有空腔15；所述顶板12上面位于中间位置设有固定板11；所述固定板11通过连接柱10连接有液压装置8；所述固定板11下面位于固定台2台面设有切割槽13；所述切割槽13的槽宽为10-15mm；所述切割槽13右边设有挡板9；所述挡板9左边设有喷油嘴91，喷油嘴91位于切割槽13的上方。

本实用新型的工作原理是：将汽车配件防止在固定台2上面，通过调节固定板11，通过液压装置8将固定板11紧紧抵接在汽车配件表面，固定汽车配件；切割器1可在滑轨3上滑动，将切割轮5缓缓移入切割槽13中，切割轮5切割汽车配件；切割槽13右边设有挡板9，挡板9左边连接喷油嘴91，喷油嘴91在汽车配件切割时将润滑油喷到切割部位表面，有效保护切割轮5的使用寿命；在切割时，冷却水从进水口61进入水管6，水管6上设有雾化喷嘴62，雾化喷嘴62将冷却水雾化后喷入盖罩51中，切割轮5在切割汽车配件时产生大量的热量，冷却水雾化后吸热效率高，有效地给切割轮5降温，防止了切割轮5的磨损；切割时，切割轮5产生大量的火星和粉尘，一部分火星和粉尘由于惯性力作用跟随切割轮5从下面喷出，切割轮5下面设有开口的收尘斗7，收尘斗7抵接在固定台2的凹槽14内，火星和粉尘收集在收尘斗7内部，另一部分火星和粉尘散射在固定台2上面的顶板12上，顶板12表面设有顶板细孔121；顶板细孔121下面位于凹槽14上面设有空腔15，火星和粉尘通过顶板细孔121进入空腔15中。该切割机使用方便，收尘效率较高，具有防震功能，在使用该切割机切割时，切割轮产生大量的热被水吸收，切割轮温度降低，有效减少了切割轮的磨损；且该切割机能有效收集切割时产生的火星和灰尘，防止火星烫伤人体，防止了粉尘被吸入人体。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
