一种低合金高强度铸铁活塞的生产工艺的制造方法与工艺

本发明涉及一种活塞的生产工艺，尤其涉及一种低合金高强度铸铁活塞的生产工艺。

背景技术：
采用传统生产工艺生产出来的铸铁活塞，存在以下缺陷：油腔坭芯为覆膜砂打制，其发气量较大，排气不畅，造成活塞外圆出现不同程度的气孔；环槽部位同活塞薄壁处相比，壁厚较厚，该处虽有石墨砂冷却，在凝固收缩阶段得不到金属液的补缩，故容易产生缩松缺陷；内平台和燃烧室部位壁厚较厚，凝固较慢，组织粗大，故金相和硬度均不达标。

技术实现要素：

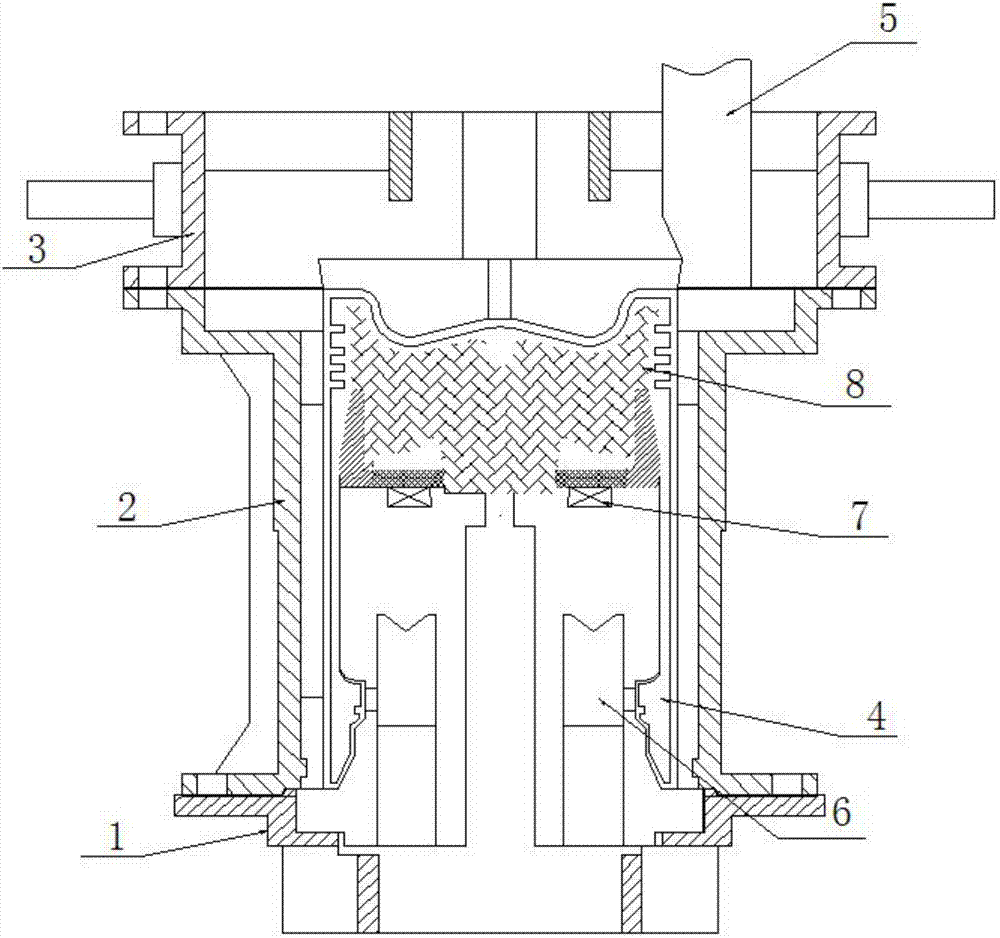

本发明要解决的技术问题是克服现有的缺陷，提供一种低合金高强度铸铁活塞的生产工艺，避免活塞外圆出现气孔，避免环槽部位出现缩松缺陷，能够使壁厚部位的金相和硬度达标。为了解决上述技术问题，本发明提供了如下的技术方案：一种低合金高强度铸铁活塞的生产工艺，采用的生产工装由下至上依次包括底箱、中箱和盖箱，所述底箱、中箱和盖箱围成有一个内部空腔；将活塞铸件放置于所述内部空腔内且所述活塞铸件的燃烧室一端朝上，所述盖箱上设置有顶冒口，所述顶冒口的位置对应所述活塞铸件的外环槽；在所述活塞铸件的裙部内环槽处设置有暗冒口；在所述活塞铸件的内平台处设置有暗冷铁；在所述活塞铸件的油腔坭芯内部设置若干出气孔。进一步地，在炉料中添加锡，所述锡在炉料中的重量占比为0.02-0.03％。进一步地，在炉料中添加碳化硅，利用硅锶长效孕育剂加强孕育，并在浇注时采用随流孕育，所述碳化硅在炉料中的重量...
