安装钢包回转台销轴用的装置的制作方法

本实用新型属于建筑安装辅助装置，尤其是涉及一种钢包回转台安装用的装置。

背景技术：

钢包回转台是现有连铸生产中最普遍也是最常用的承载钢水包进行浇铸的关键机械设备，钢包回转台设置在连铸机浇铸位置上方，是衔接钢水的接受与浇铸的中转设备；钢包回转台中的托臂装置、上部回转支撑上带有多处销轴，该销轴有的重达百余公斤，如使用吊机具吊装销轴，浪费吊机具的台班，增加了成本，同时，人工的辅助量大，有效、顺畅地进行销轴的安装是钢包回转台上部回转支撑组装的关键；检索中，专利号为ZL201520596751.4的专利提出一种“液压支架销轴安装托架”，其主要针对液压支架销轴的安装，通过第一托架和第二托架与液压支架的销轴相抵接，稳定地将液压支架的销轴放置在托架上，然后安装就位，有效降低了人工的劳动程度，但结构仍较复杂。

技术实现要素：

本实用新型的目的是提出一种安装钢包回转台销轴用的装置，不仅结构简单、合理，使用方便，而且降低机械、人工的综合成本，降低施工人员的劳动强度，提高劳动生产效率和施工进度。

本实用新型的目的是这样来实现的：一种安装钢包回转台销轴用的装置，包括轴套和销轴，在所述的轴套的右端面上圆周带有螺栓孔，销轴安装在轴套内，其特征是：该安装钢包回转台销轴用的装置还包括托板、法兰板、加 强筋板和螺栓通孔、紧固螺栓，所述的托板呈圆弧形，所述的托板可用无缝钢管四等分切割而成，所述的托板可用长为600mm、直径为530mm、壁厚为12mm的无缝钢管制成，在所述的托板的左端底部设置四分之一圆环形的法兰板，所述的法兰板的外直径可为730mm、内直径可为530mm，所述的法兰板可用厚度为20mm的钢板制成，在所述的法兰板上圆周均布地设置螺栓通孔，且以在所述的法兰板上圆周均布地设置三个螺栓通孔为佳，所述的螺栓通孔的部位、直径与轴套的右端面上的螺栓孔的部位、直径相一致，在所述的螺栓通孔中设置紧固螺栓，在所述的托板的圆弧形底面的前部、后部与法兰板的右表面之间对称地设置水平状的加强筋板，所述的加强筋板可是长条形或梯形的钢板。

使用时，将本安装钢包回转台销轴用的装置中的法兰板用紧固螺栓固定安装在轴套右端面的下部，只要将销轴放在托板上，就能将销轴滑移进轴套中，使用方便，降低了成本和施工人员的劳动强度，提高了劳动生产效率和施工进度。

现在结合附图和实施例对本实用新型所提出的安装钢包回转台销轴用的装置作进一步的说明。

附图说明

图1是本实用新型所提出的安装钢包回转台销轴用的装置使用时的立体示意图。

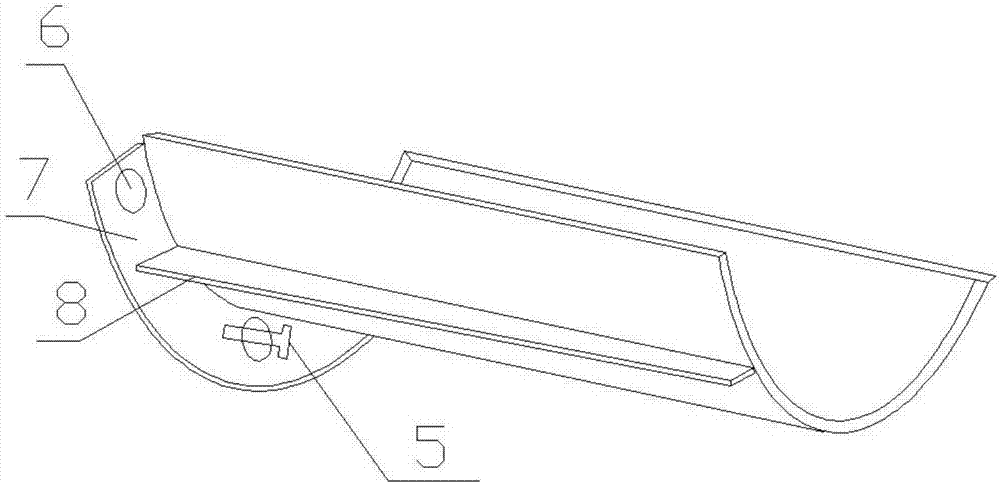

图2是本实用新型所提出的安装钢包回转台销轴用的装置的立体示意图。

图1、图2中：

1、托板 2、轴套 3、销轴 4、螺栓孔 5、紧固螺栓 6、螺栓通孔 7、法兰板 8、加强筋板

具体实施方式

从图1和图2中可以看出：一种安装钢包回转台销轴用的装置，包括轴套2和销轴3，在所述的轴套2的右端面上圆周带有螺栓孔4，销轴3安装在轴套2内，其特征是：该安装钢包回转台销轴用的装置还包括托板1、法兰板7、加强筋板8和螺栓通孔6、紧固螺栓5，所述的托板1呈圆弧形，所述的托板1可用无缝钢管四等分切割而成，所述的托板1可用长为600mm、直径为530mm、壁厚为12mm的无缝钢管制成，在所述的托板1的左端底部设置四分之一圆环形的法兰板7，所述的法兰板7的外直径可为730mm、内直径可为530mm，所述的法兰板7可用厚度为20mm的钢板制成，在所述的法兰板7上圆周均布地设置螺栓通孔6，且以在所述的法兰板7上圆周均布地设置三个螺栓通孔6为佳，所述的螺栓通孔6的部位、直径与轴套2的右端面上的螺栓孔4的部位、直径相一致，在所述的螺栓通孔6中设置紧固螺栓5，在所述的托板1的圆弧形底面的前部、后部与法兰板7的右表面之间对称地设置水平状的加强筋板8，所述的加强筋板8可是长条形或梯形的钢板。

使用时，将本安装钢包回转台销轴用的装置中的法兰板7用紧固螺栓5固定安装在轴套2右端面的下部，只要将销轴3放在托板1上，就能将销轴3滑移进轴套2中，使用方便，降低了成本和施工人员的劳动强度，提高了劳动生产效率和施工进度。
