一种用于机械零件的抛光设备的制作方法

本实用新型涉及机械加工技术领域，具体为一种用于机械零件的抛光设备。

背景技术：

自从机械的出现，就有了相应的机械零件，构成机械的基本元件叫做机械零件，机械零件又称机械元件是组成机械和机器的不可分拆的单个制件，它是机械的基本单元，但作为一门学科，机械零件是从机械构造学和力学分离出来的，随着机械工业的发展，新的设计理论和方法、新材料和新工艺的出现，机械零件进入了新的发展阶段。

机械零件加工的过程中会对机械零件进行抛光，让机械零件的表面更加光滑，机械零件在加工后，每个机械零件的表面不会都抛光得那么完美，当机械零件使用时，发生机械零件需要进行再次抛光，会对单个机械零件进行抛光，抛光的过程中，会产生一些金属粉尘，现有机械零件在抛光时有许多的防尘方法，但是防尘的效率和效果普遍较差，金属粉尘会散落在设备的四周，不能对金属粉尘进行很好的收集，从而降低了抛光设备的实用性。

技术实现要素：

本实用新型的目的在于提供一种用于机械零件的抛光设备，具备提高机械零件抛光时防尘效率与效果优点，解决了防尘效果和效率较差会降低抛光设备实用性的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于机械零件的抛光设备，包括固定座，所述固定座顶部的两侧均连接有支柱，两个所述支柱之间设有抛光带，所述抛光带内部的两侧均设有辊轴，所述辊轴外侧的正面与背面均套接有第一轴承座，所述辊轴的背面连接有传动电机，所述支柱的顶部连接有伸缩弹簧，所述伸缩弹簧的顶部连接有承接板，所述承接板底部的中部设有第一吸尘盘，所述固定座顶部的中部设有第二吸尘盘，所述第一吸尘盘的底部与第二吸尘盘的顶部等距离设有吸尘口，所述第一吸尘盘的顶部通过支管连接有第一吸风机，所述第一吸风机的右侧连通收集箱，所述第二吸尘盘的底部连接有弯管，所述弯管的一端连通固定管，所述固定管内侧的顶部套设有连接管，所述连接管的顶部连接有第二吸风机，所述第二吸风机的左侧连通收集箱，所述收集箱的内腔设有过滤网，所述承接板顶部的左侧连接有固定板，所述固定板底部的左侧连接有齿轮条，所述齿轮条的右侧啮合传动齿轮，所述传动齿轮的中部贯穿连接有转轴，所述转轴的外侧设有第二轴承座，所述转轴的正面通过传动带连接有升降电机。

优选的，所述固定座底部的两侧均连接有支撑脚。

优选的，所述第一轴承座的一侧通过第一连接杆与支柱连接，所述第二轴承座的右侧通过第二连接杆与支柱连接。

优选的，所述升降电机的底部与固定座的顶部连接。

优选的，所述固定管的左侧通过支架与支柱连接，所述固定管的顶部与底部均设有活动套。

优选的，所述第一吸尘盘位于抛光带的顶部，所述第二吸尘盘位于抛光带的底部。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过抛光带与辊轴的配合使用，使得辊轴能够带动抛光带进行传动，能够让机械零件通过抛光带的传动进行抛光处理，从而达到了对单个零件进行抛光的目的，通过第一吸尘盘与第二吸尘盘的使用，使得机械零件在抛光时，第一吸尘盘能够通过第一吸风机，第二吸盘能够通过第二吸风机吸收抛光时产生的粉尘，从而让机械零件在抛光时产生的金属粉尘能够上下同时进行吸尘，保证了抛光时的吸尘效果，通过齿轮条与传动齿轮的配合使用，使得启动升降电机后，传动齿轮能够带动齿轮条进行上下移动，从而让齿轮条上的固定板带动承接板进行上下移动，当承接板向下移动后，能够让第一吸尘盘更加靠近抛光带，让抛光带抛光时的金属粉尘能够更轻松的被第一吸尘盘进行吸收，从而提高了金属粉尘吸收的效率，提高了抛光设备防尘的效果，保证了抛光设备的实用性。

2、本实用新型通过伸缩弹簧的使用，使得承接板在向下移动后，伸缩弹簧能够进行伸缩，从而让承接板移动得更加稳定，通过固定管的使用，使得承接板在向下移动时，连接管能够在固定管内向下移动，从而防止承接板向下移动时，第二吸盘与第二吸风机之间的管道会出现不能进行伸缩的情况，从而能够保证第二吸尘盘的吸尘效果。

附图说明

图1为本实用新型结构示意图；

图2为本实用新型抛光带的俯视图；

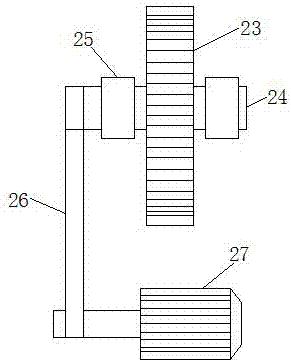

图3为本实用新型传动齿轮的侧视图。

图中：1固定座、2支柱、3抛光带、4辊轴、5第一轴承座、6第一连接杆、7传动电机、8伸缩弹簧、9承接板、10第一吸尘盘、11第二吸尘盘、12吸尘口、13支管、14第一吸风机、15收集箱、16弯管、17固定管、18连接管、19第二吸风机、20过滤网、21固定板、22齿轮条、23传动齿轮、24转轴、25第二轴承座、26传动带、27升降电机、28支撑脚、29支架、30活动套、31第二连接杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种用于机械零件的抛光设备，包括固定座1，固定座1底部的两侧均连接有支撑脚28，固定座1顶部的两侧均连接有支柱2，两个支柱2之间设有抛光带3，通过抛光带3与辊轴4的配合使用，使得辊轴4能够带动抛光带3进行传动，能够让机械零件通过抛光带3的传动进行抛光处理，从而达到了对单个零件进行抛光的目的，抛光带3内部的两侧均设有辊轴4，辊轴4外侧的正面与背面均套接有第一轴承座5，第一轴承座5的一侧通过第一连接杆6与支柱2连接，辊轴4的背面连接有传动电机7，支柱2的顶部连接有伸缩弹簧8，通过伸缩弹簧8的使用，使得承接板9在向下移动后，伸缩弹簧8能够进行伸缩，从而让承接板9移动得更加稳定，伸缩弹簧8的顶部连接有承接板9，承接板9底部的中部设有第一吸尘盘10，固定座1顶部的中部设有第二吸尘盘11，通过第一吸尘盘10与第二吸尘盘11的使用，使得机械零件在抛光时，第一吸尘盘10能够通过第一吸风机14，第二吸盘11能够通过第二吸风机19吸收抛光时产生的粉尘，从而让机械零件在抛光时产生的金属粉尘能够上下同时进行吸尘，保证了抛光时的吸尘效果，第一吸尘盘10的底部与第二吸尘盘11的顶部等距离设有吸尘口12，第一吸尘盘10位于抛光带3的顶部，第二吸尘盘11位于抛光带3的底部，第一吸尘盘10的顶部通过支管13连接有第一吸风机14，第一吸风机14的右侧连通收集箱15，第二吸尘盘11的底部连接有弯管16，弯管16的一端连通固定管17，通过固定管17的使用，使得承接板9在向下移动时，连接管18能够在固定管17内向下移动，从而防止承接板9向下移动时，第二吸盘11与第二吸风机19之间的管道会出现不能进行伸缩的情况，从而能够保证第二吸尘盘11的吸尘效果，固定管17的左侧通过支架29与支柱2连接，固定管17的顶部与底部均设有活动套30，通过活动套30的使用，使得连接管18与弯管16穿过固定管17时，活动套30能够防止固定管17内的金属粉尘流出，固定管17内侧的顶部套设有连接管18，连接管18的顶部连接有第二吸风机19，第二吸风机19的左侧连通收集箱15，收集箱15的内腔设有过滤网20，通过过滤网20的使用，使得吸入到收集箱15内的空气能够进过过滤网20的过滤，再让吸入的空气从收集箱15内排出，从而便于将空气中的金属粉尘进行收集，承接板9顶部的左侧连接有固定板21，固定板21底部的左侧连接有齿轮条22，齿轮条22的右侧啮合传动齿轮23，通过齿轮条22与传动齿轮23的配合使用，使得启动升降电机27后，传动齿轮23能够带动齿轮条22进行上下移动，从而让齿轮条22上的固定板21带动承接板9进行上下移动，当承接板9向下移动后，能够让第一吸尘盘10更加靠近抛光带3，让抛光带3抛光时的金属粉尘能够更轻松的被第一吸尘盘10进行吸收，从而提高了金属粉尘吸收的效率，提高了抛光设备防尘的效果，保证了抛光设备的实用性，传动齿轮23的中部贯穿连接有转轴24，转轴24的外侧设有第二轴承座25，第二轴承座25的右侧通过第二连接杆31与支柱2连接，转轴24的正面通过传动带26连接有升降电机27，升降电机27的底部与固定座1的顶部连接。

使用时，启动传动电机7，将抛光得不够好的单个机械零件通过抛光带3进行抛光，启动第一吸风机14和第二吸风机19，让第一吸尘盘10和第二吸尘盘11对抛光时的金属粉尘进行吸收，启动升降电机27，升降电机27通过传动齿轮23带动齿轮条22进行上下移动，固定板21带动承接板9进行上下移动，让第一吸尘盘10更加靠近抛光带3。

综上所述，该用于机械零件的抛光设备，通过传动齿轮23、齿轮条22、第一吸尘盘10与第二吸尘盘11的使用，使得第一吸尘盘10与第二吸尘盘11在吸收金属粉尘时，传动齿轮23通过齿轮条22带动第一吸尘盘10靠近抛光带3，从而提高了抛光设备的防尘效果和效率，解决了防尘效果和效率较差会降低抛光设备实用性的问题。
