用于车辆的棘轮扶手组件及其组装方法与流程

本专利申请要求于2015年5月28日提交的美国临时申请序列号第62/167,361号的优先权，通过引用将其全部内部结合在此。

技术领域

本文公开的主题涉及可移动的扶手且，更具体地，涉及棘轮扶手组件。

背景技术：

许多交通工具，诸如车辆，包括邻接乘坐者座椅的扶手。通常，为了舒服，扶手通常加有衬垫，可枢转调节，并且可以装饰有与其余的座椅相同的材料。当在汽车中行进时，适当调节的扶手可以增加用户的舒适度，因此提高用户对车辆的总体质量的感知。令人遗憾地，对于乘坐者来说，为了获得适当调节而进行的扶手调节常常是笨重的并且可能是令人沮丧的。

技术实现要素：

根据公开内容的一个方面，棘轮扶手组件包括铰接的框架组件。还包括操作地耦接至铰接的框架组件用于与铰接的框架组件旋转的棘齿锚定件。进一步包括操作地耦接至铰接的框架组件的锚定组件。再进一步包括操作地耦接至锚定组件的棘齿。棘齿包括第一多齿并且棘齿锚定件包括第二多齿，其中，第一多齿和第二多齿可彼此啮合，第二多齿相对于第一多齿在第一旋转方向上自由旋转并且在第二旋转方向上与第一多齿自锁。还包括在第一方位中的第二方向上和第二方位中的第一方向上偏压棘齿的定向弹簧。

根据公开内容的另一方面，提供了组装用于车辆的棘轮扶手组件的方法。方法包括设置锚定组件的枢轴销穿过由铰接的框架组件限定的孔，枢轴销沿着铰接的框架组件的旋转轴延伸。方法还包括通过使棘齿的第一部分插入棘齿壳的第一凹槽和使棘齿的第二部分插入棘齿壳的第二凹槽将棘齿耦接至锚定组件。方法进一步包括使棘齿锚定件耦接至铰接的框架组件，棘齿包括第一多齿并且棘齿锚定件包括第二多齿，其中，第一多齿和第二多齿可彼此啮合，第二多齿相对于第一多齿在第一旋转方向上自由旋转并且在第二旋转方向上与第一多齿自锁。方法再进一步包括使定向弹簧耦接至棘齿以在第一方位中的第二方向上和第二方位中的第一方向上偏压偏压棘齿。

附图说明

从以下结合附图的详细描述中，本公开内容的上述和其他特征以及优点是显而易见的，其中：

图1是棘轮扶手组件的分解视图；

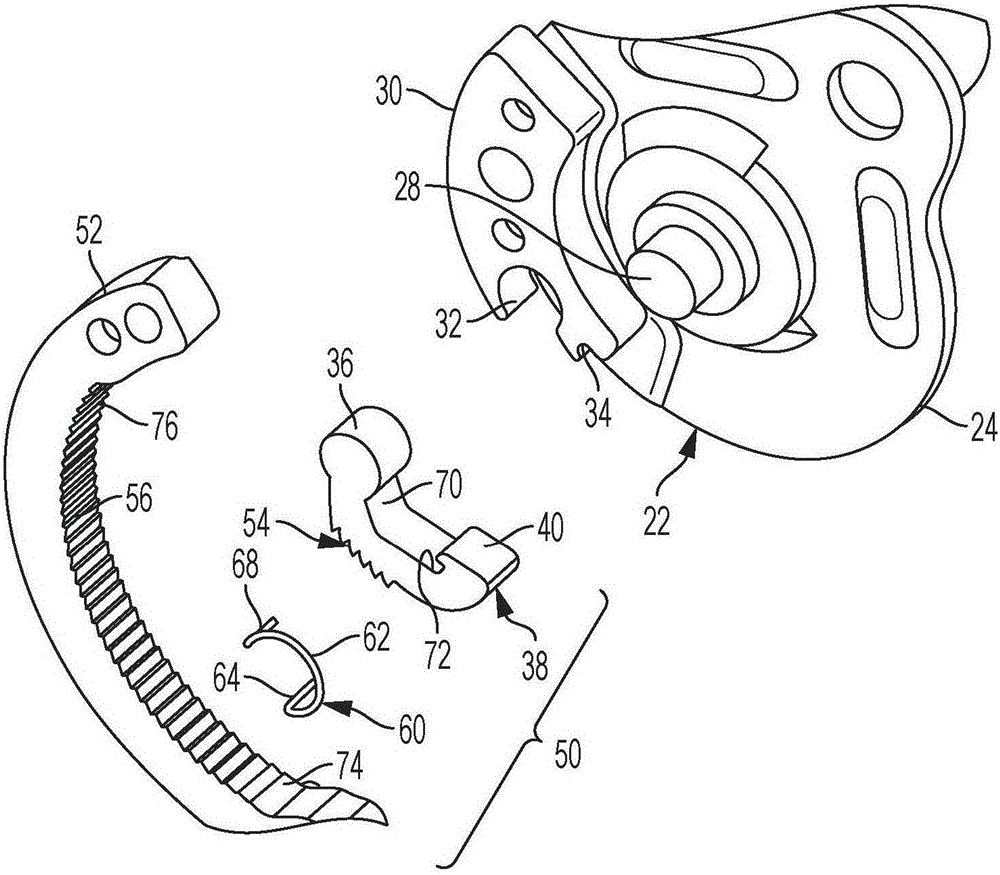

图2是图1的截面II的放大的、分解视图；

图3是棘轮扶手组件处于啮合的第一位置，组件在第一方向上旋转的正视图；

图4是棘轮扶手组件处于脱离的第二位置，组件在第一方向上旋转的正视图；

图5是棘轮扶手组件处于脱离的第一位置，组件在第二方向上旋转的正视图；并且

图6是棘轮扶手组件处于啮合的第二位置，组件在第二方向上旋转的正视图。

例如通过参考附图，详细描述对本公开内容的实施方式以及优点和特征进行了解释。

具体实施方式

参考图1，棘轮扶手组件10以分解视图示出。棘轮扶手组件10构造成操作地耦接至座椅。在一些实施方式中，棘轮扶手组件10耦接至车座(未示出)，但是应理解本文中公开的实施方式可以与任何类型的座椅结合使用。

棘轮扶手组件10包括绕轴线A可枢转的铰接的框架组件12。铰接的框架组件12包括底架部分14和从其中延伸的至少一个杆16。铰接的框架组件12提供一种结构，其他部件耦接至该结构并且该结构大体上对应于棘轮扶手组件10的总体形状。以下将详细地描述的几个棘轮和锚定部件操作地耦接至铰接的框架组件12的底架部分14。棘轮和锚定部件至少部分封闭在底架部分14与机构盖18之间。机构盖18操作地耦接至底架部分14。在一些实施方式中，使用诸如螺钉、螺杆等的机械紧固件使机构盖18固定至底架部分14，然而，应当理解可以使用任何合适的耦接工艺。机构盖18、棘轮和锚定部件和铰接的框架组件12被形成棘轮扶手组件10的外表面的扶手盖20围绕，用户直接与扶手盖20交互。

现在参考图2和3，并且继续参考图1，棘轮扶手组件10包括锚定组件22。锚定组件22由锚定主板24形成，其中，孔穿过锚定主板并且与枢轴线A同轴地对齐。枢轴销28(耦接至锚定主板24或者与锚定主板整体形成)延伸穿过该孔并且穿过铰接的框架组件12的底架部分14限定的孔26。枢轴销28枢转地使锚定组件22耦接至铰接的框架组件12。棘齿壳30操作地耦接至锚定主板24，或者与锚定主板24整体形成。棘齿壳30包括第一凹槽32和第二凹槽34。第一凹槽32被定尺寸以接收棘齿38的第一部分36并且第二凹槽34被定尺寸以接收棘齿38的第二部分40。相反地，预期的是棘齿壳30包括适配地接收在棘齿38的凹槽内的突出部。不考虑精确的构造，棘齿38经由棘齿壳30固定到锚定组件22上。

棘齿38是锁定机构组件50的一部分，锁定机构组件相对于座椅整体选择性地锁定棘轮扶手组件，因此防止棘轮扶手组件10的旋转，棘齿38操作地耦接至座椅整体。锁定机构组件50构造成使得车辆用户或者乘坐者可以调节棘轮扶手组件相对于座椅的旋转(即，成角)位置以优化舒适性。更具体地，锁定机构组件50选择性地将棘轮扶手组件10锁定在多个不同的旋转位置的任一处。

锁定机构组件50包括上述的棘齿38和棘齿锚定件52。棘齿38包括具有第一多齿54的弓形表面。棘齿锚定件52以允许棘齿锚定件相对于锚定组件22绕铰接的框架组件12旋转的固定方式操作地耦接至铰接的框架组件12的底架部分14。棘齿锚定件52包括具有第二多齿56的弓形表面。

棘齿38和棘齿锚定件52布置使得，当包括棘齿锚定件52的扶手组件10在示出的实施方式中相对于锚定组件22绕轴线A逆时针方向地(例如向上)旋转时，棘齿锚定件52滑过棘齿38，且更具体地，第二多齿56滑过第一多齿54。齿54、56在向上方向上未自锁；即，齿54、56未防碍扶手组件10在向上方向上绕轴线A的旋转。当棘齿锚定件52滑过棘齿38时，由于齿56的每个齿分别与齿54的一个齿反向，第二多齿56迫使第一多齿54远离棘齿锚定件52，直至进一步的旋转使得齿56的每个齿停留在齿54之间的各自空间中。

齿54、56在绕轴线A的顺时针(例如，向下)旋转的方向上自锁。即，施加在扶手组件10上促使扶手绕轴线A在向下方向上旋转的力不会导致扶手组件10的旋转，因为齿54、56会被锁定并且阻碍这种移动。然而，如上所述，当在扶手组件10上施加力促使扶手在向上旋转的方向上绕轴线A旋转时，齿56将滑过齿54，因此允许扶手组件10旋转。

如上所述，由于棘齿38和棘齿锚定件52的自锁设置，扶手组件10被阻止向下旋转。棘齿38由于定向弹簧60施加在棘齿38上的力被偏压为与棘齿锚定件52啮合。定向弹簧60包括弯曲的主体62和从主体延伸出的大体上平行于轴线A的第一支腿64和第二支腿68。弹簧60的第二支腿68沿着棘齿38的第一部分70设置并且第一支腿64设置在棘齿38的凹槽72内。在棘齿锚定齿56的第一末端74与棘齿锚定齿56的第二末端76之间的范围，弹簧60使棘齿38朝向棘齿锚定件52偏压，如在图3中所示。弹簧60的力方向由两条轴线限定的角度来确定。第一轴线80延伸通过弹簧60的第一支腿64和第二支腿68的各自的末端位置。第二轴线82延伸通过第一支腿64的末端位置和从中心延伸穿过棘齿38的第一部分40的轴线。这定义角度α。

参考图4，在到达达棘齿锚定齿56的第二末端76时，棘齿38与棘齿锚定件52的控制棘齿38的方位的凸轮78啮合以使轴线82与轴线80交叉，因此将角度α修改为转换弹簧60的定向力所必需的程度。在到达该临界角时，弹簧60偏压棘齿38远离棘齿锚定件52至脱离条件。在图4中示出的脱离条件中，齿54、56未啮合并且在其间提供有间隙。该条件允许扶手组件10自由地向下旋转。

现在参考图5和图6，示出棘齿38与棘齿锚定件52的重新啮合。具体地，图5示出当扶手组件接近棘齿锚定齿56的第一末端74时，扶手组件10处于第一位置。在该位置，齿54、56仍然脱离，其间具有间隙。在图6，通过棘齿38与盖板90(图1)之间的接触实现重新啮合。具体地，棘齿38接触从盖板90延伸的凸轮。凸轮操纵棘齿38至以上详细地描述过的转换弹簧60的受力方向的方位。这迫使齿54、56的重新啮合，以允许用户将扶手组件10留在最向下的位置或者将扶手组件向上调整至期望角度。在一些实施方式中，凸轮包括弯曲钢片。

尽管已经仅结合有限数量的实施方式详细地描述了公开内容，应当理解的是，公开内容并不限于这样的公开的实施方式。相反，公开内容可以被变形为整合上述未描述的任何数量的变形、变更、替换或者等同布置，但是必须与公开内容的精神和范围相称。此外，尽管已经描述了公开内容的各种实施方式，但是应当理解的是，公开内容的各个方面可仅包括所描述的实施方式中的一些。因此，公开内容并不被理解为受上述描述的限制，而是仅受所附权利要求的范围限制。
