一种变压器安全防护装置的制作方法

本实用新型属于电力设备技术领域，涉及一种电力设备的保护装置，尤其是一种变压器安全防护装置。

背景技术：

变压器作为电力配电输电系统的重要组成部分，在整个电网输电过程中具有非常重要的作用。

伴随着经济建设的不断发展和进步，户外变压器的建设越来越多，户外变压器的建设虽然有助于电网的发展，但是由于变压器长期处于露天环境中，在太阳光长时间直射的情况下，油枕内的变压器油温度升高，容易导致油枕爆炸，不仅影响电网正常运行，而且对周围环境带来安全隐患。此为现有技术的不足之处。

因此，为解决现有技术中的上述缺陷，提供设计一种变压器安全防护装置，以解决上述技术问题，是非常有必要的。

技术实现要素：

本实用新型的目的在于，针对上述现有技术存在的缺陷，提供设计一种变压器安全防护装置，以解决上述技术问题。

为实现上述目的，本实用新型给出以下技术方案：

一种变压器安全防护装置，包括变压器本体，所述的变压器本体通过管道连接有油枕，其特征在于：所述的油枕内设置有压力传感器，所述的压力传感器连接有微控制器，所述的微控制器通过wifi通信模块与控制中心通信；

所述的油枕上还设置有防爆管，所述的防爆管外套设有连接弯管，所述的连接弯管连接有泄压管，所述的泄压管通过引流管连接有集油箱，集油箱的箱壁内设置有中间空隙层，所述的中间空隙层内填充有冷却液，集油箱的侧壁还设置有泄压口，泄压口外侧设置有空气过滤网，泄压口处设置有挡雨防水管；

所述泄压管的直径为连接弯管直径的12倍；

所述的泄压管为铜制泄压管，所述的引流管为铜制引流管。

优选地，所述的微控制器还连接有GPRS通信模块，所述的GPRS通信模块与手机终端无线通信；当油枕内的压力超过预设值时，及时向手机终端发送信息，该预设值即防爆管所承受的最大压力值。

优选地，所述的微控制器为单片机控制器；采用单片机控制器，不仅便于系统开发，而且成本低。

优选地，所述的泄压口内侧也设置有空气过滤网；两层空气过滤网能够进一步提高过滤效果，避免外界空气中的杂质进入集油箱内。

本实用新型的有益效果在于，通过在油枕内设置压力传感器，能够采集油枕内的压力值，并传送至微控制器，当油枕内的压力过高而超过预设值（即防爆管所承受的最大压力值）时，防爆管破裂，微控制器将防爆管破裂信息发送至控制中心，以便及时采取救济维护措施；

防爆管破裂后，变压器油经连接弯管到泄压管，由于泄压管的直径是连接弯管的12倍，因此，泄压管能够对油枕内的压力进行第一次泄压，泄压后，变压器油经引流管进入集油箱，通过集油箱箱壁内的冷却水进行冷却，通过利用集油箱上的泄压口进行二次泄压，以确保变压器油安全收集至集油箱内，有效避免变压器油四溅导致的火灾；

采用铜制泄压管在确保泄压的情况下，对变压器油进行初步的散热，采用铜制引流管能够对变压器油进行散热；

通过在泄压口处设置挡雨防水管，能够避免外界雨水经泄压口进入集油箱内。此外，本实用新型设计原理可靠，结构简单，具有非常广泛的应用前景。

由此可见，本实用新型与现有技术相比，具有实质性特点和进步，其实施的有益效果也是显而易见的。

附图说明

图1是本实用新型提供的一种变压器安全防护装置的结构示意图。

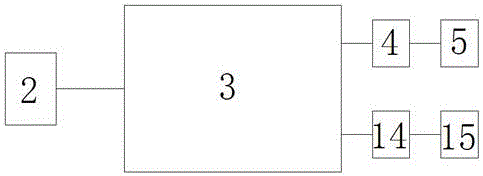

图2是本实用新型提供的一种变压器安全防护装置的控制原理图。

其中，1-油枕，2-压力传感器，3-微控制器，4-wifi通信模块，5-控制中心，6-防爆管，7-连接弯管，8-泄压管，9-引流管，10-集油箱，11-中间空隙层，12-空气过滤网，13-挡雨防水管，14-GPRS通信模块，15-手机终端。

具体实施方式

下面结合附图并通过具体实施例对本实用新型进行详细阐述，以下实施例是对本实用新型的解释，而本实用新型并不局限于以下实施方式。

如图1和2所示，本实用新型提供的一种变压器安全防护装置，包括变压器本体，所述的变压器本体通过管道连接有油枕1，所述的油枕1内设置有压力传感器2，所述的压力传感器2连接有微控制器3，所述的微控制器3通过wifi通信模块4与控制中心5通信；

所述的油枕1上还设置有防爆管6，所述的防爆管6外套设有连接弯管7，所述的连接弯管7连接有泄压管8，所述的泄压管8通过引流管9连接有集油箱10，集油箱10的箱壁内设置有中间空隙层11，所述的中间空隙层11内填充有冷却液，集油箱10的侧壁还设置有泄压口，泄压口外侧设置有空气过滤网12，泄压口处设置有挡雨防水管13；

所述泄压管8的直径为连接弯管直径的12倍；

所述的泄压管8为铜制泄压管，所述的引流管9为铜制引流管。

本实施例中，所述的微控制器3还连接有GPRS通信模块14，所述的GPRS通信模块14与手机终端15无线通信；当油枕1内的压力超过预设值时，及时向手机终端发送信息，该预设值即防爆管所承受的最大压力值。

本实施例中，所述的微控制器3为单片机控制器；采用单片机控制器，不仅便于系统开发，而且成本低。

本实施例中，所述的泄压口内侧也设置有空气过滤网12；两层空气过滤网能够进一步提高过滤效果，避免外界空气中的杂质进入集油箱内。

以上公开的仅为本实用新型的优选实施方式，但本实用新型并非局限于此，任何本领域的技术人员能思之的没有创造性的变化，以及在不脱离本实用新型原理前提下所作的若干改进和润饰，都应落在本实用新型的保护范围内。
