工控机散热装置的制作方法

本实用新型属于水利工程中关于工业控制系统核心设备冷却技术领域，具体涉及一种工控机散热装置。

背景技术：
：

工业控制机是工业控制系统常用核心设备，有些工控机本体设计没有配置冷却风扇，仅有散热片，工控机运行时产生的热量不能及时散去会导致设备运行温度较高，工控机长期在较高温度下运行会引起设备性能下降和使用寿命缩短。

技术实现要素：
：

本实用新型针对目前工业控制机存在制冷不佳的技术问题，提供一种制造和使用成本都较低且安全可靠的工控机散热装置。

技术方案：一种工控机散热装置，包括支架和工控机室以及风机，在支架上部设置有工控机安装室，在工控机安装室的下方依次设置抽屉式风扇室和抽屉式滤网室；在所述工控机安装室内沿竖向设置有多排并列的出风通道，各出风通道上端与外界连通，下端与抽屉式风扇室连通；所述抽屉式风扇室的底板上至少安装有一套轴流风机；所述抽屉式滤网室设置有清灰机构。

在抽屉式风扇室的底板上位于轴流风机周边设置有过风通道。

所述抽屉式滤网室的底部为进风入口，或者在抽屉式滤网室侧壁设置有侧面进风口。

所述清灰机构包括一对同步电机和一对皮带传输系统，以及毛刷；其中一对同步电机安装在抽屉式滤网室内一端的两侧，一对皮带传输系统位于抽屉式滤网室内两侧，所述同步电机分别驱动相应皮带传输系统；在一对皮带传输系统的皮带上垂直连接有支撑梁，在支撑梁底部固定有毛刷。在所述抽屉式滤网室两端分别设置有积灰室。所述毛刷为滚动毛刷。

有益效果：

1、本实用新型对工控机安装室的冷却利用抽屉式风扇室和抽屉式滤网室。不仅安装和维修方便，而且清灰方便，保持冷却通道畅通。

2、设置清灰机构，定期自动清理滤网，能够促使滤网底部大部分灰尘脱落，使滤网上部灰尘脱落或者回收至积灰室内。

3、结构简单合理，使用效果好，非常适合推杆实施。

附图说明：

图1是本实用新型的外观结构示意图；

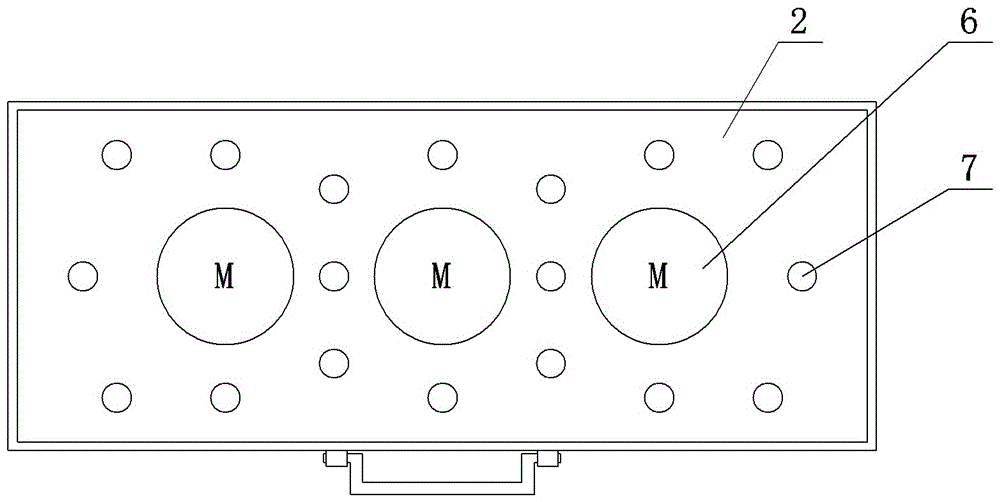

图2是图1中抽屉式风扇室正面结构示意图；

图3是图1中抽屉式滤网室正面结构示意图。

图中，标号1为工控机安装室，2为抽屉式风扇室，3为抽屉式滤网室，4为侧面进风口，5为出风通道，6为轴流风机，7为过风通道，8为过滤网，9为同步电机，10为皮带，11为支撑梁，12为毛刷，13为积灰室。

具体实施方式：

如图1所示的工控机散热装置，包括支架和工控机室以及风机，在支架上部设置有工控机安装室1，在工控机安装室1的下方依次设置抽屉式风扇室2和抽屉式滤网室3；在所述工控机安装室内沿竖向设置有多排并列的出风通道5，各出风通道5上端与外界连通，下端与抽屉式风扇室2连通。

参见图2，抽屉式风扇室2的底板上安装有三套轴流风机6；所述抽屉式滤网室3设置有清灰机构。并且，在抽屉式风扇室2的底板上位于各轴流风机6周边设置有过风通道7。

参见图3，抽屉式滤网室3的底部为进风入口，或者在抽屉式滤网室3侧壁设置有侧面进风口4。

所述清灰机构包括一对同步电机9和一对皮带传输系统（通过皮带10和皮带轮工作），以及毛刷12；其中一对同步电机9安装在抽屉式滤网室3内一端的两侧，一对皮带传输系统位于抽屉式滤网室3内两侧，所述同步电机9分别驱动相应皮带传输系统；在一对皮带传输系统的皮带上垂直连接有支撑梁11，在支撑梁11底部固定有毛刷12。在所述抽屉式滤网室3两端分别设置有积灰室13。积灰室13四周封闭，一端或两端设置有封闭门，定期清灰。所述毛刷可以采用滚动毛刷，以便于清理滤网下部灰尘使其脱落。
