一种新型的用于刨花预干燥机上的落料装置的制作方法

本实用新型属于刨花预干燥机辅助设备技术领域，尤其涉及一种新型的用于刨花预干燥机上的落料装置。

背景技术：

刨花板是由木材或其他木质纤维素材料制成的碎料，施加胶粘剂后在热力和压力作用下胶合成的人造板。在刨花板的生产工艺过程中，需要利用刨花预干燥机对刨花进行干燥，从刨花预干燥机中风选掉下的大木块、石块和铁块等杂物收集至收集斗内，排出至外部环境，由于刨花预干燥机里有热风，刨花不能直接和外界相通，若直接和外界相连通，则会破坏风力的平衡，同时，刨花预干燥机里进入大量冷空气，影响刨花预干燥机里的温度。

中国专利公开号为CN205762358U，发明创造名称为一种用于刨花预干燥机上的落料装置，包括与刨花预干燥机的落料出口相连用于收集干燥后杂物的收集斗，其特征在于：所述收集斗的下方连接有中空的过渡箱，该过渡箱的下方设置有一运输车，在所述过渡箱与收集斗之间设置有第一闸门，在所述过渡箱的底部设置有第二闸门。但是现有的用于刨花预干燥机上的落料装置还存在着与刨花预干燥机连接不方便且不具备防尘作用，落料时连接的接料方式单一和落料筒疏通不方便的问题。

因此，发明一种新型的用于刨花预干燥机上的落料装置显得非常必要。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种新型的用于刨花预干燥机上的落料装置，以解决现有的用于刨花预干燥机上的落料装置与刨花预干燥机连接不方便且不具备防尘作用，落料时连接的接料方式单一和落料筒疏通不方便的问题。一种新型的用于刨花预干燥机上的落料装置，包括安装底座，杂物接手箱，疏导管，电磁阀，落料管，防尘收集斗结构，接料设备连接筒结构，旋转清理刷结构，支撑杆，搅拌电机，搅拌杆，搅拌叶，接料推车，固定环，控制柜和过滤网，所述的杂物接手箱螺栓连接在安装底座的上表面左侧位置；所述的疏导管一端螺纹连接在杂物接手箱的上表面中间位置，另一端螺纹连接在落料管的左侧上部位置；所述的电磁阀镶嵌在疏导管的内部右侧位置；所述的防尘收集斗结构与落料管相连接；所述的接料设备连接筒结构设置在落料管的下表面；所述的旋转清理刷结构镶嵌在落料管的内部上侧位置；所述的支撑杆横向焊接在落料管的右侧上部位置；所述的支撑杆的上表面右侧位置螺栓连接有搅拌电机；所述的搅拌杆联轴器连接在搅拌电机的输出端；所述的搅拌叶螺栓连接在搅拌杆的外表面；所述的接料推车放置在安装底座的上表面中间位置；所述的固定环螺钉连接在接料推车的左侧上部位置；所述的控制柜螺钉连接在落料管的右侧下部位置；所述的过滤网横向镶嵌在落料管的内部上侧位置；所述的防尘收集斗结构包括收集斗，观察窗，连接杆，防尘罩，横板和固定螺栓，所述的观察窗纵向镶嵌在收集斗的正表面中间位置；所述的连接杆分别焊接在收集斗的上表面左右两侧位置；所述的防尘罩分别胶接在连接杆和连接杆的外表面；所述的横板横向螺钉连接在连接杆的上表面；所述的固定螺栓分别螺纹连接在横板的内部左右两侧。

优选的，所述的接料设备连接筒结构包括连接筒，电动开关，固定钢丝绳，挂钩，法兰盘和固定钩，所述的电动开关横向螺钉连接在连接筒的内部下侧位置；所述的固定钢丝绳一端铆接在连接筒的左侧上部位置，另一端系接有固定钩；所述的法兰盘焊接在连接筒的下表面；所述的挂钩分别螺纹连接在法兰盘的上表面左右两侧。

优选的，所述的旋转清理刷结构包括旋转轴，轴承，转柄，清洁橡胶块和刷毛，所述的旋转轴贯穿轴承的内圈；所述的转柄螺钉连接在旋转轴的左端；所述的清洁橡胶块螺钉连接在旋转轴的右端；所述的刷毛分别胶接在清洁橡胶块的上表面和下表面。

优选的，所述的刷毛采用长度设置在两厘米至五厘米的不锈钢刷毛。

优选的，所述的搅拌杆贯穿落料管的右侧上部位置；所述的搅拌杆与落料管的相交处设置有密封垫；所述的搅拌叶设置在落料管的内部上侧位置。

优选的，所述的杂物接手箱通过疏导管与落料管的内部连通。

优选的，所述的收集斗螺栓连接在落料管的上表面；所述的收集斗通过落料管与连接筒内部连通。

优选的，所述的观察窗采用厚度设置在三毫米至八毫米的长方形钢化玻璃窗。

优选的，所述的连接筒与落料管螺纹连接设置。

优选的，所述的固定钩与固定环挂接设置。

优选的，所述的法兰盘的内部左右两侧分别纵向设置有螺栓孔。

优选的，所述的轴承镶嵌在落料管的左侧中间位置；所述的旋转轴设置在过滤网的下部；所述的转柄设置在落料管的左部位置。

优选的，所述的过滤网具体采用不锈钢过滤网；所述的过滤网的目数设置在六十目至一百目。

优选的，所述的接料推车设置在法兰盘的下部位置。

优选的，所述的搅拌电机，电动开关和电磁阀分别电性连接控制柜。

与现有技术相比，本实用新型的有益效果为：

1.本实用新型中，所述的连接杆，横板和固定螺栓的设置，有利于将收集斗连接在刨花预干燥机上，方便对成品刨花的收集。

2.本实用新型中，所述的观察窗的设置，有利于方便查看收集斗内刨花的存储两，提高操作的效率。

3.本实用新型中，所述的防尘罩的设置，有利于起到阻挡的作用，放置灰尘进入到收集斗内，也可以防止刨花外溢。

4.本实用新型中，所述的固定钢丝绳和固定钩的设置，有利于对接料推车起到固定的作用，方便落料的进行。

5.本实用新型中，所述的法兰盘和挂钩的设置，有利于连接不同的接料设备，满足接料工作的需要。

6.本实用新型中，所述的刷毛的设置，有利于对过滤网进行清扫，防止杂物堵塞过滤网。

7.本实用新型中，所述的旋转轴，轴承和转柄的设置，有利于转动旋转轴，起到对落料管进行疏通的作用，提高落料的速度。

8.本实用新型中，所述的搅拌电机，搅拌杆和搅拌叶的设置，有利于对刨花进行搅拌，加速刨花的下落并可以与其他杂质分离。

附图说明

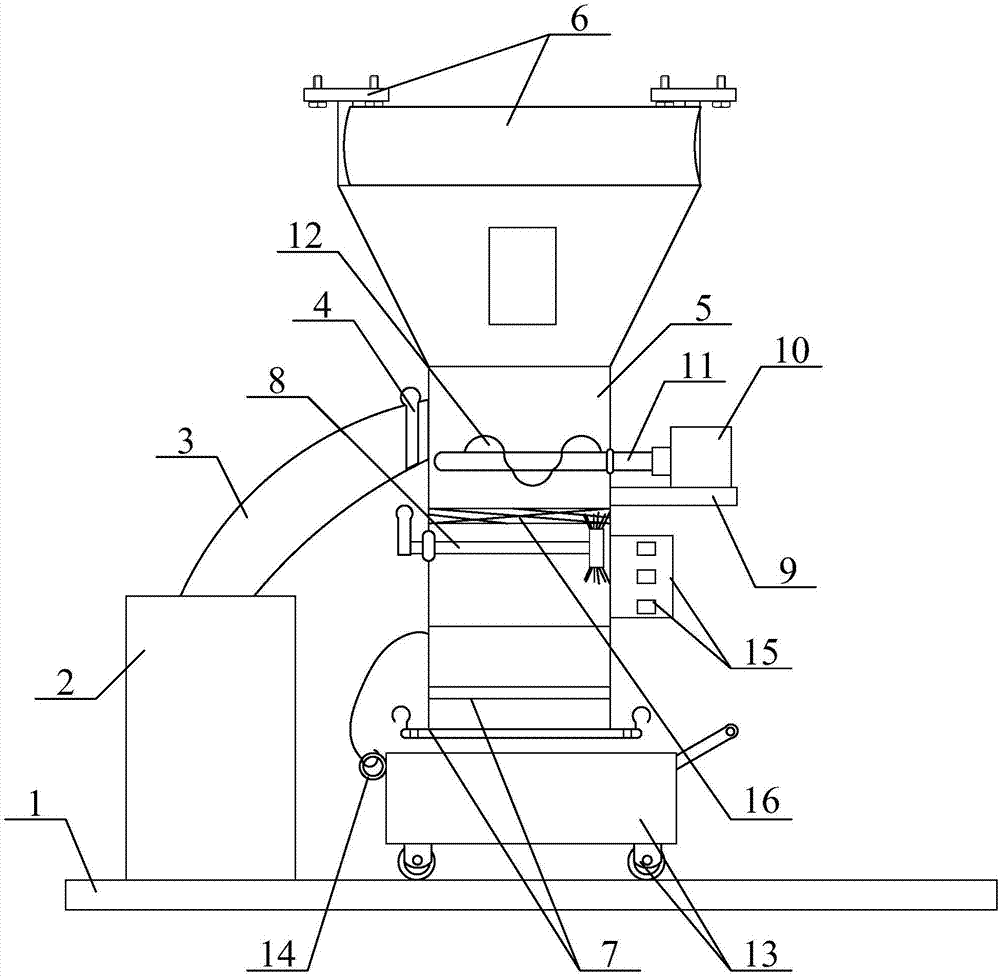

图1是本实用新型的结构示意图。

图2是本实用新型的防尘收集斗结构的结构示意图。

图3是本实用新型的接料设备连接筒结构的结构示意图。

图4是本实用新型的旋转清理刷结构的结构示意图。

图中：

1、安装底座；2、杂物接手箱；3、疏导管；4、电磁阀；5、落料管；6、防尘收集斗结构；61、收集斗；62、观察窗；63、连接杆；64、防尘罩；65、横板；66、固定螺栓；7、接料设备连接筒结构；71、连接筒；72、电动开关；73、固定钢丝绳；74、挂钩；75、法兰盘；76、固定钩；8、旋转清理刷结构；81、旋转轴；82、轴承；83、转柄；84、清洁橡胶块；85、刷毛；9、支撑杆；10、搅拌电机；11、搅拌杆；12、搅拌叶；13、接料推车；14、固定环；15、控制柜；16、过滤网。

具体实施方式

以下结合附图对本实用新型做进一步描述：

实施例：

如附图1至附图4所示

本实用新型提供一种新型的用于刨花预干燥机上的落料装置，包括安装底座1，杂物接手箱2，疏导管3，电磁阀4，落料管5，防尘收集斗结构6，接料设备连接筒结构7，旋转清理刷结构8，支撑杆9，搅拌电机10，搅拌杆11，搅拌叶12，接料推车13，固定环14，控制柜15和过滤网16，所述的杂物接手箱2螺栓连接在安装底座1的上表面左侧位置；所述的疏导管3一端螺纹连接在杂物接手箱2的上表面中间位置，另一端螺纹连接在落料管5的左侧上部位置；所述的电磁阀4镶嵌在疏导管3的内部右侧位置；所述的防尘收集斗结构6与落料管5相连接；所述的接料设备连接筒结构7设置在落料管5的下表面；所述的旋转清理刷结构8镶嵌在落料管5的内部上侧位置；所述的支撑杆9横向焊接在落料管5的右侧上部位置；所述的支撑杆9的上表面右侧位置螺栓连接有搅拌电机10；所述的搅拌杆11联轴器连接在搅拌电机10的输出端；所述的搅拌叶12螺栓连接在搅拌杆11的外表面；所述的接料推车13放置在安装底座1的上表面中间位置；所述的固定环14螺钉连接在接料推车13的左侧上部位置；所述的控制柜15螺钉连接在落料管5的右侧下部位置；所述的过滤网16横向镶嵌在落料管5的内部上侧位置；所述的防尘收集斗结构6包括收集斗61，观察窗62，连接杆63，防尘罩64，横板65和固定螺栓66，所述的观察窗62纵向镶嵌在收集斗61的正表面中间位置；所述的连接杆63分别焊接在收集斗61的上表面左右两侧位置；所述的防尘罩64分别胶接在连接杆63和连接杆63的外表面；所述的横板65横向螺钉连接在连接杆63的上表面；所述的固定螺栓66分别螺纹连接在横板65的内部左右两侧。

上述实施例中，具体的，所述的接料设备连接筒结构7包括连接筒71，电动开关72，固定钢丝绳73，挂钩74，法兰盘75和固定钩76，所述的电动开关72横向螺钉连接在连接筒71的内部下侧位置；所述的固定钢丝绳73一端铆接在连接筒71的左侧上部位置，另一端系接有固定钩76；所述的法兰盘75焊接在连接筒71的下表面；所述的挂钩74分别螺纹连接在法兰盘75的上表面左右两侧。

上述实施例中，具体的，所述的旋转清理刷结构8包括旋转轴81，轴承82，转柄83，清洁橡胶块84和刷毛85，所述的旋转轴81贯穿轴承82的内圈；所述的转柄83螺钉连接在旋转轴81的左端；所述的清洁橡胶块84螺钉连接在旋转轴81的右端；所述的刷毛85分别胶接在清洁橡胶块84的上表面和下表面。

上述实施例中，具体的，所述的刷毛85采用长度设置在两厘米至五厘米的不锈钢刷毛。

上述实施例中，具体的，所述的搅拌杆11贯穿落料管5的右侧上部位置；所述的搅拌杆11与落料管5的相交处设置有密封垫；所述的搅拌叶12设置在落料管5的内部上侧位置。

上述实施例中，具体的，所述的杂物接手箱2通过疏导管3与落料管5的内部连通。

上述实施例中，具体的，所述的收集斗61螺栓连接在落料管5的上表面；所述的收集斗61通过落料管5与连接筒71内部连通。

上述实施例中，具体的，所述的观察窗62采用厚度设置在三毫米至八毫米的长方形钢化玻璃窗。

上述实施例中，具体的，所述的连接筒71与落料管5螺纹连接设置。

上述实施例中，具体的，所述的固定钩76与固定环14挂接设置。

上述实施例中，具体的，所述的法兰盘75的内部左右两侧分别纵向设置有螺栓孔。

上述实施例中，具体的，所述的轴承82镶嵌在落料管5的左侧中间位置；所述的旋转轴81设置在过滤网16的下部；所述的转柄83设置在落料管5的左部位置。

上述实施例中，具体的，所述的过滤网16具体采用不锈钢过滤网；所述的过滤网16的目数设置在六十目至一百目。

上述实施例中，具体的，所述的接料推车13设置在法兰盘75的下部位置。

上述实施例中，具体的，所述的搅拌电机10，电动开关72和电磁阀4分别电性连接控制柜15。

工作原理

本实用新型在使用时，通过固定螺栓66和横板65将收集斗61固定在刨花预干燥机上，并将防尘罩64胶接在连接杆63的外表面；当刨花落入到收集斗61内，通过控制柜15启动搅拌电机10带动搅拌杆11和搅拌叶12进行转动；刨花会通过过滤网16落入到连接筒71内，进而落入到接料推车13内；混入刨花中的杂质在搅拌叶12的作用下进入到疏导管3内，通过控制柜15打开电磁阀4进而落入到杂物接手箱2内，进行收集；在使用一段时间后，转动转柄83带动旋转轴81在轴承82内转动，用刷毛85对过滤网16进行清洁，满足正常工作的需要。

利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
