一种定型机热风喷管的制作方法

本实用新型涉及一种热风喷管，尤其涉及一种定型机热风喷管。

背景技术：

定型机是纺织产品定型用的机器，定型机按种类可分为：纱线定型机、袜子定型、面料定型机、窗帘定型机、氨纶包覆纱定型机、真丝定型机、衣片定型机、西装定型机等等。

喷管是指通过改变管段内壁的几何形状以加速气流的一种装置。喷管类型很多，有固定的或可调的收敛喷管、收敛-扩散喷管，引射喷管和塞式喷管等，根据飞行器性能和发动机工作特点选用。气流在喷管入口处的总压与出口处的静压之比称为喷管落压比、膨胀比或压力比。收敛-扩散喷管出口面积与临界截面面积(最小截面处的面积)之比称喷管膨胀面积比，通称面积比。当气流膨胀到喷管出口处的静压恰等于外界大气压力时，称为完全膨胀喷管，其性能最佳，当气流在喷管出口处的静压大于外界大气压时，称为不完全膨胀喷管，气流的压力能没有充分转化为动能。当气流在喷管出口处的静压低于外界大气压时称为过膨胀喷管，这时将出现负的压力推力。

目前的定型机热风喷管存在角度不可调、喷气范围小、喷气不均匀的缺点，因此亟需研发一种角度可以调节、喷气范围广、喷气均匀的定型机热风喷管。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服目前的定型机热风喷管存在角度不可调、喷气范围小、喷气不均匀的缺点，本实用新型要解决的技术问题是提供一种角度可以调节、喷气范围广、喷气均匀的定型机热风喷管。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种定型机热风喷管，包括有底板、导轨Ⅰ、支杆Ⅰ、连杆Ⅰ、连杆Ⅱ、连杆Ⅲ、导套Ⅰ、喷管Ⅰ、锥齿轮Ⅰ、喷头、锥齿轮Ⅱ、转轴、轴承座、支杆Ⅱ、电机、导套Ⅱ、导轨Ⅱ、电动推杆、摆动座、喷管Ⅱ和定型机，底板顶部从左至右依次设有定型机、支杆Ⅰ和导轨Ⅰ，支杆Ⅰ上端设有喷管Ⅱ，喷管Ⅱ左侧与定型机连接，喷管Ⅱ右侧上下对称设有喷管Ⅰ，导轨Ⅰ上下对称设有导套Ⅰ，导套Ⅰ与导轨Ⅰ配合，喷管Ⅰ分别固定在导套Ⅰ上，喷管Ⅰ右侧连接有喷头，喷头左侧的喷管Ⅰ上设有锥齿轮Ⅰ，导轨Ⅰ右侧上下对称设有电机、转轴、轴承座、支杆Ⅱ和锥齿轮Ⅱ，电机固定在导轨Ⅰ上，喷管Ⅰ上设有支杆Ⅱ，支杆Ⅱ上设有轴承座，电机右侧设有转轴，转轴穿过轴承座，转轴右侧设有锥齿轮Ⅱ，锥齿轮Ⅱ与锥齿轮Ⅰ配合，喷管Ⅱ右侧设有摆动座，摆动座上铰接连接有连杆Ⅰ，导轨Ⅰ左侧设有导轨Ⅱ，导轨Ⅱ位于喷管Ⅰ之间，导轨Ⅱ上设有导套Ⅱ，导套Ⅰ前侧分别铰接连接有连杆Ⅲ，连杆Ⅲ与导套Ⅱ后侧复合铰接连接，导套Ⅱ前侧铰接连接有连杆Ⅱ，连杆Ⅱ另一端与连杆Ⅰ铰接连接，喷管Ⅱ下端设有电动推杆，电动推杆下端与连杆Ⅰ中部铰接连接。

优选地，还包括有车轮，底板底部左右对称设有车轮。

优选地，底板的材质为不锈钢。

工作原理：定型机产生热风，热风经过喷管Ⅱ和喷管Ⅰ从喷头喷出。当需要调节热风喷出的角度时，控制电动推杆缩短，电动推杆带动连杆Ⅰ逆时针摆动，连杆Ⅰ带动连杆Ⅱ顺时针摆动，连杆Ⅱ推动导套Ⅱ向右运动，导套Ⅱ带动连杆Ⅲ由中间分别向上下两侧摆动，连杆Ⅲ推动导套Ⅰ由中间分别向上下运动，导套Ⅰ带动喷管Ⅰ分别向上下两侧摆动，喷管Ⅰ向上下两侧摆动能增大热风的喷出范围。控制电机转动，电机带动转轴转动，转轴带动锥齿轮Ⅱ转动，锥齿轮Ⅱ带动锥齿轮Ⅰ，锥齿轮Ⅰ带动喷头转动，喷头转动能使喷出的热风更加均匀。定型完成后，控制电机停止转动，同时控制电动推杆伸长，电动推杆带动连杆Ⅰ顺时针摆动，连杆Ⅰ带动连杆Ⅱ逆时针摆动，连杆Ⅱ带动导套Ⅱ向左运动，导套Ⅱ带动连杆Ⅲ由两侧向中间摆动，连杆Ⅲ带动导套Ⅰ由两侧向中间摆动，导套Ⅰ带动喷管Ⅰ由两侧向中间摆动，当导套Ⅰ回到原来的位置后，控制电动推杆停止运动。

因为还包括有车轮，底板底部左右对称设有车轮，车轮能方便本装置的搬运。

因为底板的材质为不锈钢，不锈钢耐腐蚀性强，能增强本装置的使用寿命。

(3)有益效果

本实用新型达到了角度可以调节、喷气范围广、喷气均匀的效果。

附图说明

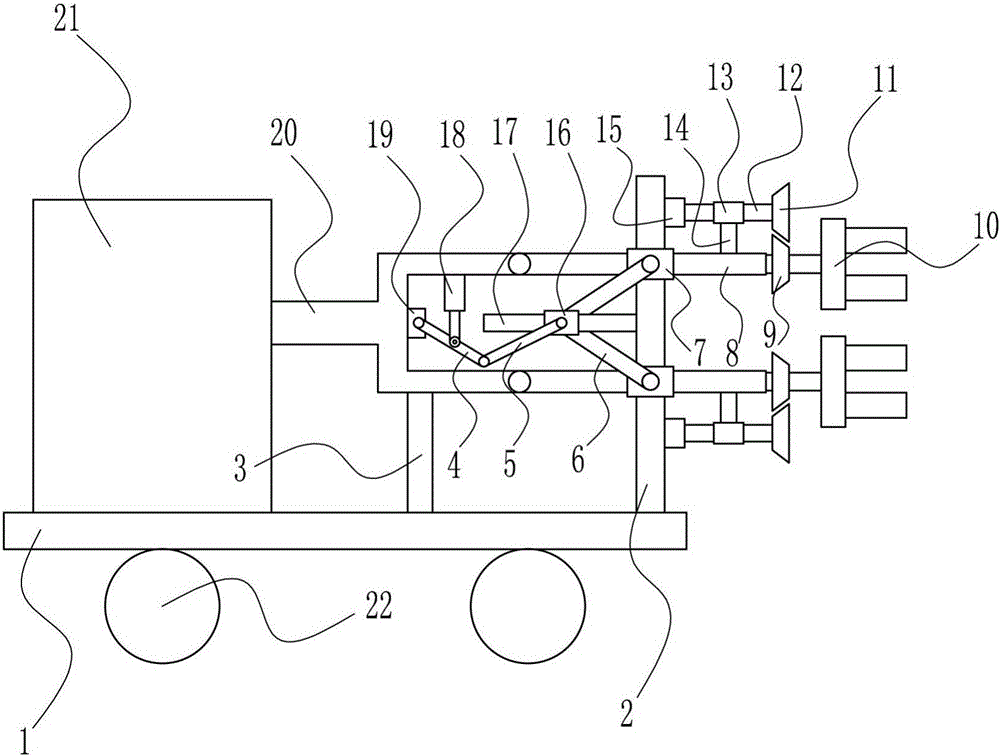

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

附图中的标记为：1-底板，2-导轨Ⅰ，3-支杆Ⅰ，4-连杆Ⅰ，5-连杆Ⅱ，6-连杆Ⅲ，7-导套Ⅰ，8-喷管Ⅰ，9-锥齿轮Ⅰ，10-喷头，11-锥齿轮Ⅱ，12-转轴，13-轴承座，14-支杆Ⅱ，15-电机，16-导套Ⅱ，17-导轨Ⅱ，18-电动推杆，19-摆动座，20-喷管Ⅱ，21-定型机，22-车轮。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种定型机热风喷管，如图1-2所示，包括有底板1、导轨Ⅰ2、支杆Ⅰ3、连杆Ⅰ4、连杆Ⅱ5、连杆Ⅲ6、导套Ⅰ7、喷管Ⅰ8、锥齿轮Ⅰ9、喷头10、锥齿轮Ⅱ11、转轴12、轴承座13、支杆Ⅱ14、电机15、导套Ⅱ16、导轨Ⅱ17、电动推杆18、摆动座19、喷管Ⅱ20和定型机21，底板1顶部从左至右依次设有定型机21、支杆Ⅰ3和导轨Ⅰ2，支杆Ⅰ3上端设有喷管Ⅱ20，喷管Ⅱ20左侧与定型机21连接，喷管Ⅱ20右侧上下对称设有喷管Ⅰ8，导轨Ⅰ2上下对称设有导套Ⅰ7，导套Ⅰ7与导轨Ⅰ2配合，喷管Ⅰ8分别固定在导套Ⅰ7上，喷管Ⅰ8右侧连接有喷头10，喷头10左侧的喷管Ⅰ8上设有锥齿轮Ⅰ9，导轨Ⅰ2右侧上下对称设有电机15、转轴12、轴承座13、支杆Ⅱ14和锥齿轮Ⅱ11，电机15固定在导轨Ⅰ2上，喷管Ⅰ8上设有支杆Ⅱ14，支杆Ⅱ14上设有轴承座13，电机15右侧设有转轴12，转轴12穿过轴承座13，转轴12右侧设有锥齿轮Ⅱ11，锥齿轮Ⅱ11与锥齿轮Ⅰ9配合，喷管Ⅱ20右侧设有摆动座19，摆动座19上铰接连接有连杆Ⅰ4，导轨Ⅰ2左侧设有导轨Ⅱ17，导轨Ⅱ17位于喷管Ⅰ8之间，导轨Ⅱ17上设有导套Ⅱ16，导套Ⅰ7前侧分别铰接连接有连杆Ⅲ6，连杆Ⅲ6与导套Ⅱ16后侧复合铰接连接，导套Ⅱ16前侧铰接连接有连杆Ⅱ5，连杆Ⅱ5另一端与连杆Ⅰ4铰接连接，喷管Ⅱ20下端设有电动推杆18，电动推杆18下端与连杆Ⅰ4中部铰接连接。

还包括有车轮22，底板1底部左右对称设有车轮22。

底板1的材质为不锈钢。

工作原理：定型机21产生热风，热风经过喷管Ⅱ20和喷管Ⅰ8从喷头10喷出。当需要调节热风喷出的角度时，控制电动推杆18缩短，电动推杆18带动连杆Ⅰ4逆时针摆动，连杆Ⅰ4带动连杆Ⅱ5顺时针摆动，连杆Ⅱ5推动导套Ⅱ16向右运动，导套Ⅱ16带动连杆Ⅲ6由中间分别向上下两侧摆动，连杆Ⅲ6推动导套Ⅰ7由中间分别向上下运动，导套Ⅰ7带动喷管Ⅰ8分别向上下两侧摆动，喷管Ⅰ8向上下两侧摆动能增大热风的喷出范围。控制电机15转动，电机15带动转轴12转动，转轴12带动锥齿轮Ⅱ11转动，锥齿轮Ⅱ11带动锥齿轮Ⅰ9，锥齿轮Ⅰ9带动喷头10转动，喷头10转动能使喷出的热风更加均匀。定型完成后，控制电机15停止转动，同时控制电动推杆18伸长，电动推杆18带动连杆Ⅰ4顺时针摆动，连杆Ⅰ4带动连杆Ⅱ5逆时针摆动，连杆Ⅱ5带动导套Ⅱ16向左运动，导套Ⅱ16带动连杆Ⅲ6由两侧向中间摆动，连杆Ⅲ6带动导套Ⅰ7由两侧向中间摆动，导套Ⅰ7带动喷管Ⅰ8由两侧向中间摆动，当导套Ⅰ7回到原来的位置后，控制电动推杆18停止运动。

因为还包括有车轮22，底板1底部左右对称设有车轮22，车轮22能方便本装置的搬运。

因为底板1的材质为不锈钢，不锈钢耐腐蚀性强，能增强本装置的使用寿命。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
