料理机的制作方法

本实用新型涉及家用电器技术领域，具体而言，涉及一种料理机。

背景技术：

目前市场上有很多料理机，例如粉碎机及破壁机等，在将食物打碎后为了防止氧化，加入抽真空功能。

这些带有抽真空功能的料理机在进行抽真空操作时，往往会有一些杂质被吸入到抽真空装置中，导致抽真空装置堵塞。

技术实现要素：

本实用新型的主要目的在于提供一种料理机，以解决现有技术中的料理机进行抽真空操作时，抽真空装置容易发生堵塞的问题。

为了实现上述目的，本实用新型提供了一种料理机，该料理机包括杯体、用于将杯体内的气体抽空的抽真空装置以及设置在杯体上的杯盖，抽真空装置的抽气口与杯体相导通，料理机还包括滤渣装置，滤渣装置安装在杯盖下方，滤渣装置包括滤渣板，滤渣板上设置有通孔，滤渣板的下方设置有止挡块，止挡块位于通孔的周向外侧。

进一步地，滤渣板的上表面呈斜面状，通孔设置在滤渣板的最低处。

进一步地，滤渣装置还包括连接壳，连接壳可拆卸地连接在杯盖上，连接壳内部设置有过气通道，滤渣板安装在过气通道的远离杯盖的一端。

进一步地，抽真空装置的抽气口与过气通道相连通。

进一步地，料理机还包括盖板，盖板覆盖安装在杯盖的底部，盖板与杯盖底部相适配。

进一步地，杯盖上设置有安装腔，滤渣装置还包括连接筒，连接筒的第一端安装在安装腔中，连接壳安装在连接筒的第二端。

进一步地，盖板上设置有让位孔，盖板通过让位孔套设在连接筒上，连接壳的直径大于让位孔的孔径。

进一步地，连接筒的第二端设置有卡槽，连接壳的靠近连接筒的一端的内壁上设置有卡块，卡块卡设在卡槽中。

进一步地，止挡块内部设置有倒凹陷，通孔设置在倒凹陷的最顶端。

进一步地，连接筒的第一端与杯盖的连接方式为超声波连接。

应用本实用新型的技术方案，由于本实用新型的料理机的滤渣板外周设置有止挡块，工作时，抽真空装置进行抽真空，止挡块和滤渣板共同作用，挡住杯体内部的渣滓，防止渣滓进入抽真空装置，避免了抽真空装置被堵塞。

附图说明

构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1示意性示出了本实用新型的料理机的实施例的爆炸图；

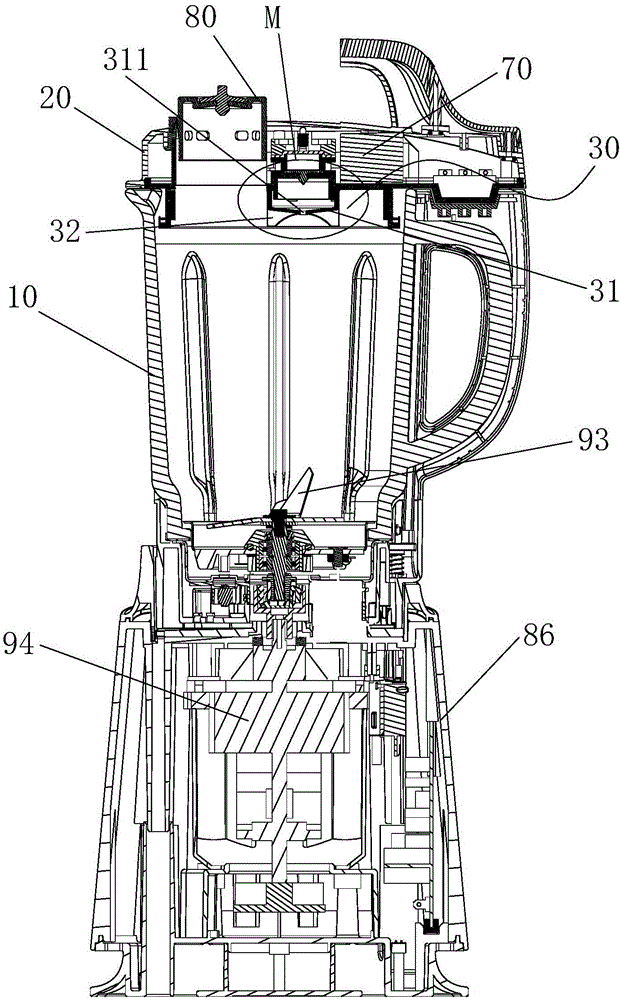

图2示意性示出了本实用新型的料理机的实施例的剖视图；

图3示意性示出了图2中M处的放大图；

图4示意性示出了本实用新型的料理机的实施例的杯体处的爆炸图；

图5示意性示出了本实用新型的料理机的实施例的盖体安装在杯盖上时的结构图；以及

图6示意性示出了本实用新型的料理机的实施例的盖体与连接筒安装在杯盖上的结构图。

其中，上述附图包括以下附图标记：

10、杯体；11、下耦合器；12、手柄；20、杯盖；21、加料盖气阀；22、加料盖；23、加料盖密封圈；24、顶盖；25、上耦合器；26、真空泵；27、密封下盖；28、密封圈；29、安装腔；30、滤渣装置；31、滤渣板；311、通孔；32、止挡块；321、倒凹陷；33、连接壳；34、盖板；341、让位孔；35、连接筒；351、卡槽；70、抽真空装置；80、泄压装置；84、加热装置；85、杯座；86、机座；88、PCBA板；89、旋钮；90、马达；93、搅拌刀；94、驱动组件。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

参见图1至图6所示，本实用新型提供了一种料理机，本实施例中的料理机尤其是指粉碎机和破壁机。

参见图1和图2所示，本实施例中的料理机包括机座86、杯体10、杯盖20、抽真空装置70、泄压装置80、搅拌刀93和驱动组件94。

其中，机座86上设置有PCBA板88，便于对料理机进行控制，为了便于用户调节使用参数，本实用新型还包括有旋钮89，旋钮89与PCBA板88电连接，工作时用户可通过旋转旋钮89来对料理机的使用参数进行控制。杯体10可拆卸地安装在机座86上以盛放食材。搅拌刀93安装在杯体10内以粉碎杯体10内的食材。驱动组件94安装在机座86上并与搅拌刀93驱动连接以驱动搅拌刀93在杯体10内转动以粉碎食材。杯盖20安装在杯体10上用于将杯口打开或关闭。

本实施例中的料理机在工作时，首先通过安装在杯体10上的手柄12的作用将杯体10放置在机座86上，然后将食材投放到杯体10内，再用杯盖20将杯体10扣盖好。此时，通过机座86上的PCBA板的控制作用，就能够启动驱动组件94带动搅拌刀93，进而对杯体10内的食材进行粉碎。具体参见图1所示，本实用新型的杯盖20包括顶盖24和密封下盖27，顶盖24上设置有用于加料的加料盖22以及加料盖气阀21、对加料盖22起到密封作用的加料盖密封圈23，本实用新型的料理机进行补充加料时，用户打开加料盖22，将需要加入的食材添加到杯体10中。本实用新型中的抽真空装置70包括真空泵26，真空泵26设置在顶盖24和密封下盖27之间，密封下盖27靠近杯体10的一端安装有密封圈28，另外，本实用新型的杯盖20上还设置有上耦合器25，本实用新型的杯体上设置有下耦合器11，安装时上耦合器25与下耦合器11连接。为了方便用户携带，本实用新型的杯体10上设置有手柄12，本实用新型的料理机还包括杯座85以及安装在杯座85中的加热装置84。本实用新型的驱动组件94包括马达90，本实用新型的料理机工作时，通过马达90带动搅拌刀93的搅拌刀93旋转以对杯体10内的食物进行搅碎。

由于杯体10内存在一定的空气，容易氧化杯体10内的食材。因此，本实施例中的杯盖20上设置有用于对杯体10进行抽真空处理的抽真空装置70，该抽真空装置70通过耦合器与机座内部的控制板实现电连接。当杯体10内的食材被粉碎的过程中，可以利用抽真空装置70对杯体10进行抽真空，防止杯体10内的食材在粉碎过程中被氧化，当将杯体10从机座86上移走后，可以将杯盖20与杯体10一起移走，位于杯盖20上的抽真空装置70在得电的情况下能够继续对杯体10进行抽真空处理，对杯体10进行保压，进而防止杯体10内的食材被氧化。当然，即使抽真空装置70不能够对杯体10进行抽真空处理，由于杯盖20能够随杯体10一起移走，也能够对杯体10进行保压，进而防止杯体10内的食材被氧化。

正如背景技术中所说的，目前的具有抽真空功能的料理机在进行抽真空操作时，往往会有一些杂质被吸入到抽真空装置中，导致抽真空装置堵塞。为了解决这一问题，本实用新型的料理机除包括杯体10、用于将杯体10内的气体抽空的抽真空装置以及设置在杯体10上的杯盖20，抽真空装置的抽气口与杯体10相导通，还包括滤渣装置30，滤渣装置30安装在杯盖20下方，滤渣装置30包括滤渣板31，滤渣板31上设置有通孔311，滤渣板31的下方设置有止挡块32，止挡块32位于通孔311的周向外侧。工作时，抽真空装置70对杯体10内进行抽真空，在抽真空的过程中杯体内的一些渣滓会被抽真空装置70吸起，本实用新型中的滤渣板31与止挡块32配合共同阻挡渣滓，防止这些渣滓进入到抽真空装置70中损害抽真空装置70。

为了使通过滤渣板31的渣滓能够流回杯体10内部，优选地，本实施例中的滤渣板31的上表面呈斜面状，通孔311设置在滤渣板31的最低处。工作时，杯体10内部的气体通过通孔311被抽真空装置70吸出，经过通孔311的渣滓沿着斜面状的上表面流回至杯体10内部。

参见图3所示，具体来说，本实施例的滤渣装置30还包括连接壳33，连接壳33可拆卸地连接在杯盖20上，连接壳33内部设置有过气通道，滤渣板31安装在过气通道的远离杯盖20的一端。安装时，滤渣板31通过连接壳33安装在杯盖20上。工作时，当滤渣板不干净或被渣滓堵塞，用户将连接壳33从杯盖20上拆下，对滤渣板31进行清理，清理完成后将连接壳33重新安装在杯盖上。

其中，本实施例中的抽真空装置的抽气口与过气通道相导通。在进行抽真空操作时，抽真空装置70吸气，杯体10内的气体通过过气通道被抽真空装置70吸出。

为了使本实施例中的杯盖20被渣滓汁液弄脏，本实施例中的料理机还包括盖板34，盖板34覆盖安装在杯盖20的底部，盖板34与杯盖20底部相适配。工作时，杯体10内溅起的渣滓和汁液被盖板34阻挡，当本实施例中的盖板34需要清理时，工作人员只需将盖板34拆卸下来进行清理即可。

在本实用新型的一种优选实施例中，本实用新型的盖板34采用不锈钢制成，使盖板34的表面更加光滑，与此同时加强了杯盖20的整体强度。当然盖板还可以采用除不锈钢以外的其他材质，只要是能够满足本申请的盖板的强度及清理需求的材质均可。

参见图4所示，本实施例中的杯盖20上设置有安装腔29，滤渣装置30还包括连接筒35，连接筒35的第一端安装在安装腔29中，连接壳33安装在连接筒35的第二端。其中，连接筒35内部的通道与连接壳33内部的过气通道相导通，抽真空装置70的抽气口与连接筒35内部的通道相通。

为了将连接筒35穿过盖板34安装在杯盖20上，本实施例中的盖板34上设置有让位孔341，盖板34通过让位孔341套设在连接筒35上，连接壳33的直径大于让位孔341的孔径。其中让位孔341的孔径与连接壳33的直径相适配，安装时，将盖板34先安装在杯盖20的底部，之后使连接壳33穿过让位孔341进行固定，由于连接壳33的直径大于让位孔341的孔径，所以安装时，盖板34被连接壳33固定在杯盖20上。

参见图5所示，本实施例中的连接筒35的第二端设置有卡槽351，连接壳33的靠近连接筒35的一端的内壁上设置有卡块，卡块卡设在卡槽351中。其中卡槽351包括进入段和卡紧段两段，进入段与卡紧段垂直，安装时，工作人员将卡块对准进入段，使卡块进入到卡槽351中，然后旋转连接壳33使卡块滑入到卡紧段中，使连接壳33连接在连接筒35上。当需要将本实施例中的连接壳及过滤板取下进行清理时，反方向旋转连接壳33使卡块从卡紧槽中退出，然后沿进入段的长度方向拔出连接壳，进行清理，清理完成后再按照上文的安装过程进行安装。

为了便于抽真空装置70的吸气，止挡块32内部设置有倒凹陷321，通孔311设置在倒凹陷321的最顶端。当抽真空装置70进行吸气时，气体会沿着倒凹陷321进入到通孔311中，本实施例中的倒凹陷可以有效地对杯内气体进行导向，使抽真空装置70的抽真空过程更加顺畅，优选地，本实施例中的倒凹陷321为凹球面，当抽真空装置70进行抽真空操作时，气体会沿着凹球面运动，由于凹球面内部平整，所以气体经过倒凹陷321内部时气流稳定，有效降低了抽真空装置吸气过程中的噪音，提高了用户体验。

为了增强连接筒35的第一端与杯盖20之间的连接强度，优选地，连接筒35的第一端与杯盖20的连接方式为超声波连接。

从以上的描述中，可以看出，本实用新型上述的实施例实现了如下技术效果：

本实用新型的料理机进行抽真空的过程中，滤渣板和止挡块共同阻挡渣滓，有效避免了杯体内部的渣滓进入到抽真空装置中的现象发生，同时，本实用新型的料理机还包括盖板，大大降低了杯盖的清理难度，且盖板采用不锈钢材质，有效提高了盖板的强度。

以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
