一种非标尺寸螺母的上紧转换工装的制作方法

本实用新型涉及一种非标尺寸螺母的上紧转换工装，属于机械加工领域。

背景技术：

泵上的叶轮螺母有外六角形，也有外四角形，其六方和四方尺寸往往是非标准的，跟标准的套筒扳手、梅花扳手尺寸对不上，国标的通用工具拧紧不了，很不方便。为解决泵生产和维修过程中的难题，须设计非标的套筒工具，使叶轮螺母的安装高效完成。

技术实现要素：

本实用新型的目的是为了解决尺寸非标准的叶轮螺母的上紧问题，而提供一种非标尺寸螺母的上紧转换工装。

本实用新型的目的是通过以下技术方案实现的；

本实用新型的一种非标尺寸螺母的上紧转换工装，包括受力件和施力件，受力件的前端为与待上紧叶轮螺母外形或内形相匹配的定位台，受力件的后端为加工有螺纹连接孔；施力件的前端为加工有外螺纹的圆柱形连接段，施力件后端为与标准套筒扳手的扳手孔相匹配的外六角形施力段；受力件的后端与施力件的前端螺纹连接。

有益效果

本实用新型可以实现尺寸非标准的六角头螺母、四角头螺母的高效拧紧，拧紧效率高而且拧紧效果好，拧紧后不松动不泄漏，运转平稳，简单实用，而且制造成本低廉，容易实现。

附图说明

图1为本实用新型转换工装的整体结构示意图；

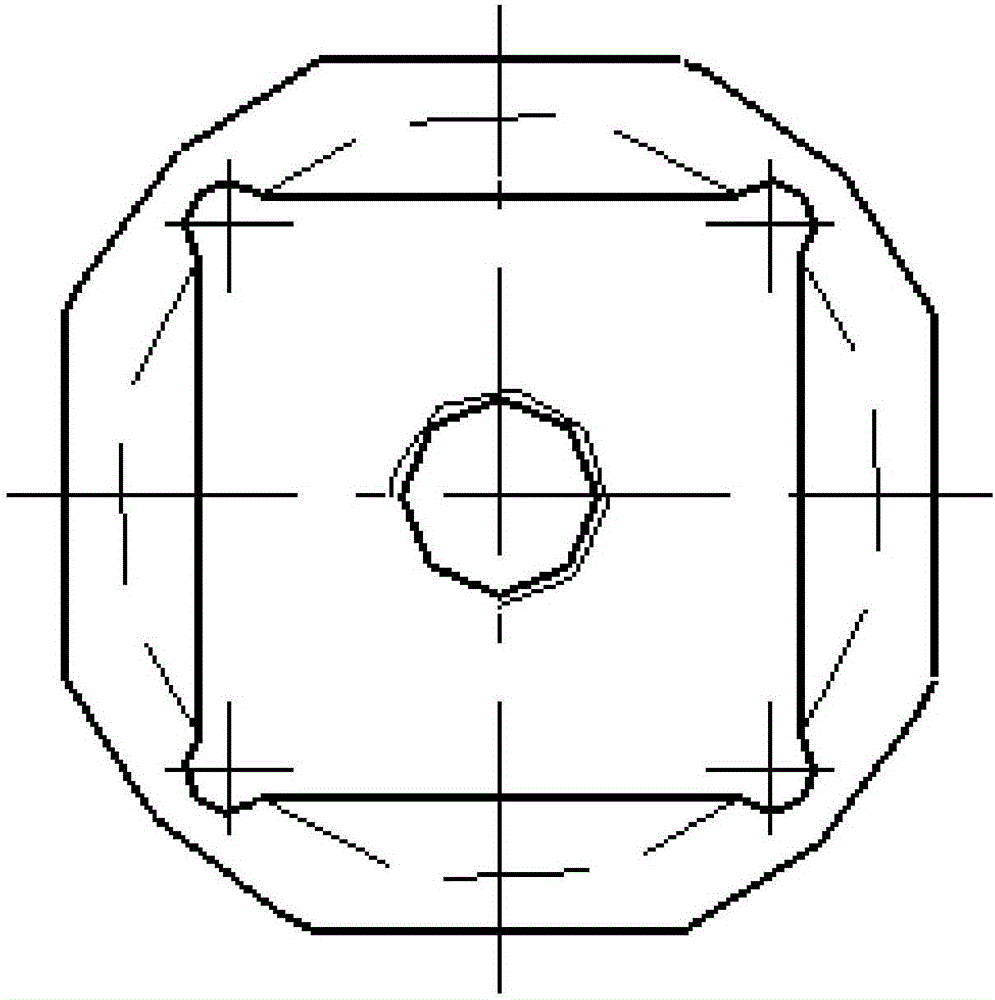

图2为本实用新型转换工装用于外四角螺母的受力件左视图；

图3为本实用新型转换工装用于内六角螺母的受力件左视图；

具体实施方式

下面结合附图和实施例对本实用新型做进一步的说明：

实施例1

以上紧某型号泵的非标尺寸外四角形叶轮螺母为例，采用本实用新型的一种非标尺寸螺母的上紧转换工装，如图1所示，包括受力件和施力件，受力件的前端为与待上紧叶轮螺母外形相匹配的内四角形定位台，如图2所示，受力件的后端为加工有螺纹连接孔；施力件的前端为加工有外螺纹的圆柱形连接段，施力件后端为与标准套筒扳手的扳手孔相匹配的外六角形施力段；受力件的后端与施力件的前端螺纹连接。上紧叶轮螺母时，将上紧转换工装的受力件前端内四角形定位台套在待上紧叶轮螺母外侧，通过标准套筒扳手对施力件后端的外六角形施力段进行拧紧，最终实现非标尺寸外四角形叶轮螺母的上紧。
