一种变速器装配台的制作方法

本实用新型涉及变速器装配技术领域，具体为一种变速器装配台。

背景技术：

在发动机的新产品研发试制阶段的小批量生产、没有自动化的装配设备的情况下，当变速器需要与发动机动力总成合装时，由于动力总成部分没有托盘支撑固定，在悬空状态下不利于变速合装，且极易碰伤零部件及花键轴，不能很好的合装到位，影响发动机成品质量，在现有技术中，如申请号为 201520061077.X的实用新型专利，包括台架和与台架固定连接用于对发动机动力总成支撑的支撑组件，支撑组件包括支撑定位柱和设置在支撑定位柱顶端的定位件，支撑定位柱设置四根并在台架上成四边形布置，台架上设置有至少四个安装位用于支撑定位柱安装及变化安装位置，该实用新型虽然可以装配变速器，但是支柱的位置固定，不能对不同的变速器进行调整，没有盛装常用工具的工具盒，使装配不方便，不能满足用户的使用需求。

技术实现要素：

本实用新型的目的在于提供一种变速器装配台，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种变速器装配台，包括平台，所述平台的底端四角均安装有支腿，所述支腿的内侧安装有横梁，所述平台的上表面左侧设有T型槽，所述T型槽的内部安装有T型块，所述平台的上表面左侧安装有支柱，所述支柱的底端安装有螺栓，所述螺栓与T 型块螺纹连接，所述平台的内部安装有工具盒，所述工具盒的右侧中心处安装有拉手，所述工具盒的外壁内部设有弹簧槽，所述弹簧槽的内部安装有压缩弹簧，所述压缩弹簧的顶端安装有挡板，所述挡板的顶端安装有滑杆，所述滑杆的顶端贯穿弹簧槽，所述滑杆与弹簧槽的连接处安装有滑套，所述滑杆的顶端安装有插杆，所述插杆的右侧底端安装有扳扣，所述平台的内部顶端设有插槽，所述插杆与插槽相匹配。

优选的，所述支腿的底端内部设有空腔，所述空腔的底端安装有第一螺帽，所述第一螺帽的内部安装有螺杆，所述螺杆的顶端贯穿第一螺帽，所述螺杆与第一螺帽螺纹连接，所述螺杆的顶端安装有卡块，所述螺杆的外壁底端安装有第二螺帽，所述螺杆与第二螺帽螺纹连接，所述第二螺帽与支腿之间安装有止回垫圈，所述螺杆的底端安装有吸盘。

优选的，所述平台的内部顶端右侧安装有挡块。

优选的，所述弹簧槽的内部底端中心处安装有卡柱。

优选的，所述支腿与平台的连接处内侧安装有加固角。

与现有技术相比，本实用新型的有益效果是：该变速器装配台，通过T 型槽、T型块和工具盒的配合，拧松螺栓，支柱的位置可以调节，拧紧螺栓，支柱的位置固定，插杆脱离插槽，工具盒可以开启，松开扳扣，压缩弹簧的弹性作用使挡板向上移动，挡板带动滑杆向上移动，滑杆带动插杆向上插入插槽，工具盒固定，支柱的位置可以对不同的变速器进行调整，有盛装常用工具的工具盒，使装配方便，能满足用户的使用需求。

附图说明

图1为本实用新型结构示意图；

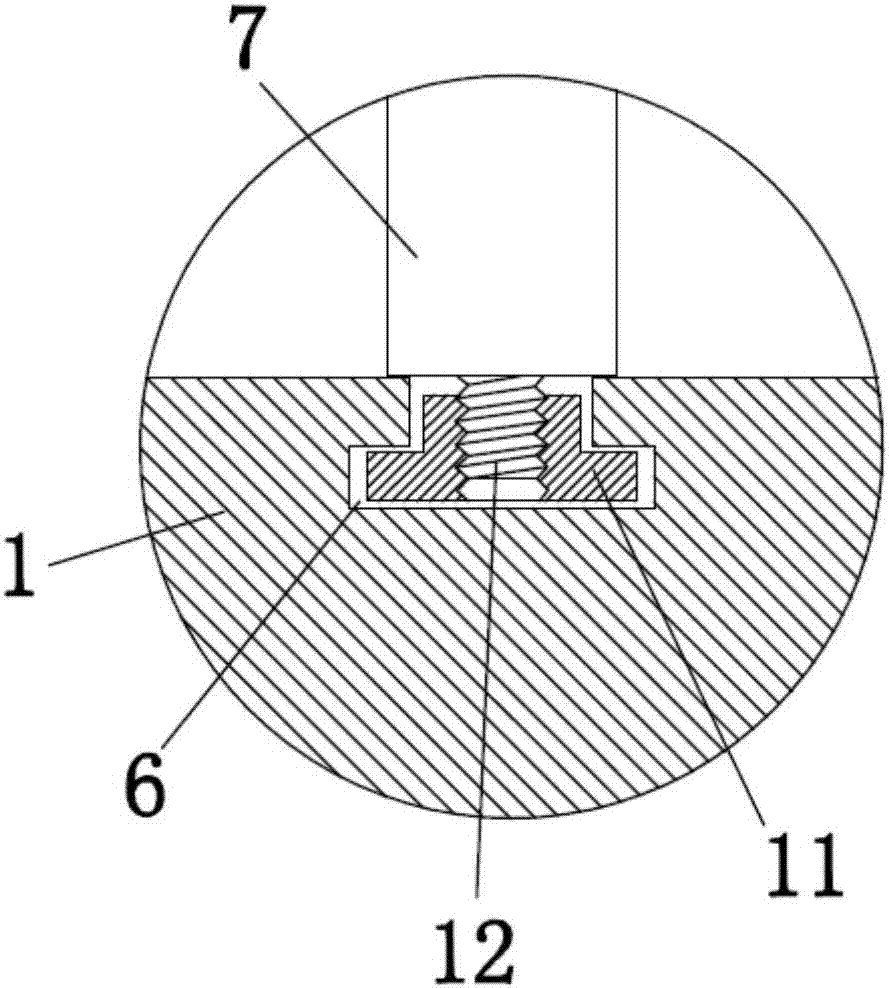

图2为本实用新型的T型块结构示意图；

图3为本实用新型的插杆结构示意图；

图4为本实用新型的吸盘结构示意图。

图中：1、平台，2、支腿，3、横梁，4、吸盘，5、加固角，6、T型槽， 7、支柱，8、工具盒，9、拉手，10、扳扣，11、T型块，12、螺栓，13、弹簧槽，14、压缩弹簧，15、挡板，16、滑杆，17、卡柱，18、滑套，19、插杆，20、插槽，21、空腔，22、螺杆，23、卡块，24、第一螺帽，25、第二螺帽，26、止回垫圈，27、挡块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种变速器装配台，包括平台1，平台1的底端四角均安装有支腿2，支腿2用于支撑平台1，支腿2 的底端内部设有空腔21，空腔21的底端安装有第一螺帽24，第一螺帽24的内部安装有螺杆22，螺杆22的顶端贯穿第一螺帽24，螺杆22与第一螺帽24 螺纹连接，螺杆22与第一螺帽24的配合可以调节支腿2的高度，使平台1 处于水平状态，螺杆22的顶端安装有卡块23，螺杆22的外壁底端安装有第二螺帽25，螺杆22与第二螺帽25螺纹连接，第二螺帽25用于锁住螺杆22，防止螺杆22松动，第二螺帽25与支腿2之间安装有止回垫圈26，止回垫圈 26用于防止第二螺帽25松动，螺杆22的底端安装有吸盘4，吸盘4可以吸住地面，使平台1的稳定性更好，支腿2与平台1的连接处内侧安装有加固角5，加固角5用于增加支腿2的坚固度，支腿2的内侧安装有横梁3横梁3 用于连接支腿2，平台1的上表面左侧设有T型槽6，T型槽6设有两条，T 型槽6的内部安装有T型块11，T型块11可以在T型槽6的内部前后滑动，平台1的上表面左侧安装有支柱7，支柱7有四个，支柱7的底端安装有螺栓 12，螺栓12与T型块11螺纹连接，拧松螺栓12，支柱7的位置可以调节，拧紧螺栓12，支柱7的位置固定，平台1的内部安装有工具盒8，工具盒8 的内部用于盛装常用工具，工具盒8的右侧中心处安装有拉手9，工具盒8的外壁内部设有弹簧槽13，弹簧槽13的内部安装有压缩弹簧14，压缩弹簧14 的弹性系数为8N/CM，弹簧槽13的内部底端中心处安装有卡柱17，卡柱17 用于防止压缩弹簧14偏移，压缩弹簧14的顶端安装有挡板15，挡板15的顶端安装有滑杆16，滑杆16的顶端贯穿弹簧槽13，滑杆16与弹簧槽13的连接处安装有滑套18，滑杆16可以在滑套18的内部上下滑动，滑杆16的顶端安装有插杆19，插杆19的右侧底端安装有扳扣10，平台1的内部顶端设有插槽20，插杆19与插槽20相匹配，向下扳动扳扣10带动插杆19向下移动，插杆19脱离插槽20，工具盒8可以开启，松开扳扣10，压缩弹簧14的弹性作用使挡板15向上移动，挡板15带动滑杆16向上移动，滑杆16带动插杆 19向上插入插槽20，工具盒8固定，平台1的内部顶端右侧安装有挡块27，挡块27用于防止工具盒8滑出脱落。

拧松螺栓12，支柱7的位置可以调节，拧紧螺栓12，支柱7的位置固定，向下扳动扳扣10带动插杆19向下移动，插杆19脱离插槽20，工具盒8可以开启，松开扳扣10，压缩弹簧14的弹性作用使挡板15向上移动，挡板15带动滑杆16向上移动，滑杆16带动插杆19向上插入插槽20，工具盒8固定。

在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量，由此，限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隐含地包括至少一个该特征。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
