一种高效的轴承外圈抛光装置的制作方法

本实用新型涉及轴承生产设备的技术领域，特别是一种高效的轴承外圈抛光装置的技术领域。

背景技术：

轴承是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度，轴承在生产过程中需要对其轴承的内外圈进行抛光，现有的轴承外圈抛光装置，一般采用先将轴承的外圈夹紧，然后采用抛光轮进行抛光的，因此不仅轴承外圈的夹紧机构复杂，而且抛光轮效率较低。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种高效的轴承外圈抛光装置，本实用新型不仅结构简单，操作方便，而且抛光效率较高。

为实现上述目的，本实用新型提出了一种高效的轴承外圈抛光装置，包括抛光滚筒、支撑卡板、齿轮卡槽、齿轮、转轴、电机和抛光轮，所述抛光滚筒通过支撑卡板固定在机架上，所述抛光滚筒上还设有齿轮卡槽，所述转轴直接与电机相连，所述齿轮安装在转轴上，所述抛光轮直接安装固定在抛光滚筒的内部，所述齿轮与齿轮卡槽相啮合，所述转轴通过轴承安装在支撑卡板中。

作为优选，所述抛光轮为圆环形结构，所述抛光轮的内径大于需要抛光的轴承外圈外径0.5mm-0.8mm。

作为优选，所述齿轮的数量为两个，且两个齿轮的安装位置与齿轮卡槽的开设位置相对应。

本实用新型的有益效果：本实用新型的抛光装置不仅结构简单，操作方便而且抛光效率较高，本实用新型通过采用圆筒式抛光结构，从而在简化抛光装置结构的同时，又大大提高了抛光效率。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

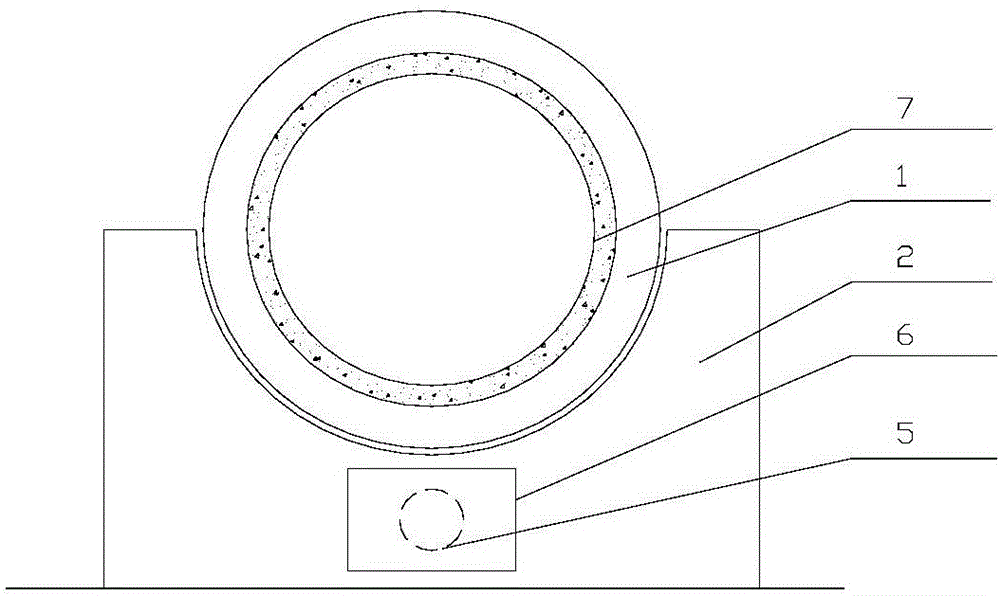

图1是本实用新型一种高效的轴承外圈抛光装置的主视图；

图2是本实用新型一种高效的轴承外圈抛光装置的左视图；

图中：1-抛光滚筒、2-支撑卡板、3-齿轮卡槽、4-齿轮、5-转轴、6-电机、7-抛光轮。

【具体实施方式】

参阅图1-2，本实用新型一种高效的轴承外圈抛光装置，包括抛光滚筒1、支撑卡板2、齿轮卡槽3、齿轮4、转轴5、电机6和抛光轮7，所述抛光滚筒1通过支撑卡板2固定在机架上，所述抛光滚筒1上还设有齿轮卡槽3，所述转轴5直接与电机6相连，所述齿轮4安装在转轴5上，所述抛光轮7直接安装固定在抛光滚筒1的内部，所述齿轮4与齿轮卡槽3相啮合，所述转轴5通过轴承安装在支撑卡板2中，所述抛光轮7为圆环形结构，所述抛光轮7的内径大于需要抛光的轴承外圈外径0.5mm-0.8mm，所述齿轮4的数量为两个，且两个齿轮4的安装位置与齿轮卡槽3的开设位置相对应。

本实用新型的工作过程

本实用新型一种高效的轴承外圈抛光装置在工作过程中，首先启动电机6，抛光滚筒1在转轴5和齿轮4的作用下开始旋转，然后将需要抛光的轴承外圈逐个放进抛光滚筒1中，轴承外圈在抛光轮7的作用下完成对轴承外圈外径的抛光工作。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
