一种压铸模架分型面排气装置的制作方法

本实用新型涉及模架技术领域，特别涉及一种压铸模架分型面排气装置。

背景技术：

压铸模架为了排气的需要，通常在动模板和定模板上配合设置有排气块。目前国内普遍采用的常规平板型排气块，然而其存在投影面积大、铝合金压铸件在生产时容易产生飞料问题。

技术实现要素：

本实用新型的目的在于解决上述不足，提供一种压铸模架分型面排气装置，具有设计合理、结构简单、防护性高、排气效果好的特点。

本实用新型所解决的技术问题可以采用以下技术方案来实现：

一种压铸模架分型面排气装置，包括定模套板、动模套板、动模垫块及动模底板，还包括一排气块组件，所述排气块组件由四个排气块单元构成，四个所述排气块单元呈相同结构，所述排气块单元分别由定模板排气块和动模板排气块对应组合构成，所述定模板排气块下表面中部设有一上排气板格栅组，所述定模板排气块一侧壁上设有一上圆弧壁，所述动模板排气块上表面中部设有一下排气板格栅组，所述下排气板格栅组与所述上排气板格栅组呈犬牙交错排布形成一波浪形排气通道，所述动模板排气块一侧壁上设有一下圆弧壁，所述上圆弧壁与所述下圆弧壁呈对应配合，所述动模板排气块上表面上还设有一进气槽，所述进气槽一端与所述波浪形排气通道互通，所述进气槽另一端位于所述下圆弧壁上部，所述定模板排气块和动模板排气块之间还设有一排气间隙槽，所述排气间隙槽与所述波浪形排气通道互通。

所述定模板排气块安装在所述定模板上，所述动模板排气块安装在所述动模板上。

四个所述排气块单元分别为第一横向排气块单元、第二横向排气块单元、第一纵向排气块单元和第二纵向排气块单元。

四个所述排气块单元呈长方形四角排布，所述第一横向排气块单元和第二横向排气块单元呈相同侧，所述第一纵向排气块单元和第二纵向排气块单元呈相同侧。

所述第一横向排气块单元与所述第一纵向排气块单元呈90°对位排布。

本实用新型与现有技术相比具有如下效果和优势：本实用新型通过优化设计排气块单元结构，采用波浪形排气通道，可行形成排气缓冲，避免出现飞料现象，同时增加了排气量，提升了排气效果，提高了压铸模架生产的稳定性和产品的内部质量，具有设计合理、结构简单、防护性高、排气效果好的特点。

本实用新型的特点可参阅本案图式及以下较好实施方式的详细说明而获得清楚地了解。

附图说明

图1为本实用新型实施例的整体剖视结构示意图；

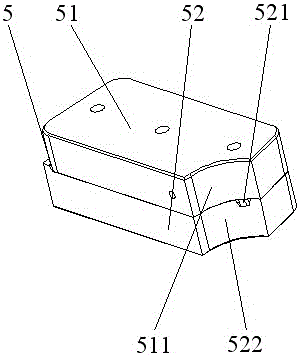

图2为本实用新型实施例的排气块单元整体结构示意图；

图3为本实用新型实施例的排气块单元剖视结构示意图；

图4为本实用新型实施例的定模板排气块与定模套板安装结构示意图；

图5为本实用新型实施例的动模板排气块与动模套板安装结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

如图1至图5所示，本实用新型提供的一种压铸模架分型面排气装置，包括定模套板1、动模套板2、动模垫块3及动模底板4，还包括一排气块组件，排气块组件由四个排气块单元5构成，四个排气块单元5呈相同结构不同位置排布，排气块单元5分别由定模板排气块51和动模板排气块52对应组合构成，定模板排气块51安装在定模板1上，动模板排气块52安装在动模板2上，通过螺栓完成紧固安装，定模板排气块51下表面中部设有一上排气板格栅组512，动模板排气块52上表面中部设有一下排气板格栅组523，下排气板格栅组523与上排气板格栅组512呈犬牙交错排布形成一波浪形排气通道53，可以对排出气体形成缓冲，避免飞料的出现，提高了防护性能，定模板排气块51一侧壁上设有一上圆弧壁511，动模板排气块52一侧壁上设有一下圆弧壁522，上圆弧壁511与下圆弧壁522呈对应配合，动模板排气块52上表面上还设有一进气槽521，进气槽521一端与波浪形排气通道53互通，进气槽521另一端位于下圆弧壁522上部，定模板排气块51和动模板排气块52之间还设有一排气间隙槽54，排气间隙槽54与波浪形排气通道53互通，进气槽521、波浪形排气通道53及排气间隙槽54形成一排气通道，方便完成气体排出，四个排气块单元5分别为第一横向排气块单元、第二横向排气块单元、第一纵向排气块单元和第二纵向排气块单元，四个排气块单元5呈长方形四角排布，提高了排气的均匀性，第一横向排气块单元和第二横向排气块单元呈相同侧，第一纵向排气块单元和第二纵向排气块单元呈相同侧，第一横向排气块单元与第一纵向排气块单元呈90°对位排布，改进排气块单元5的排布结构，提高了整体的排气性能。

本实用新型通过优化设计排气块单元5结构，采用波浪形排气通道53，可行形成排气缓冲，避免出现飞料现象，同时增加了排气量，提升了排气效果，提高了压铸模架生产的稳定性和产品的内部质量，具有设计合理、结构简单、防护性高、排气效果好的特点。

由技术常识可知，本实用新型可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
