一种连续式改性沥青生产系统的制作方法

本实用新型涉及一种改进的连续式改性沥青设备。

背景技术：

改性沥青混凝土路面以其优良的路面性能被广泛的应用于城市道路和高速公路。随着城市化进程的加快、公路交通量的剧增、早期的混凝土路面遭到破坏，面临着大修任务等，导致改性沥青的需求量增大，现有的改性沥青设备产能低下，已严重跟不上市场需求。因此，若能对现有的改性沥青设备进行技术改造，不仅可以提高其生产效率又能降低成本投入，使其充分满足市场需求。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种改进的连续式改性沥青设备。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种连续式改性沥青生产系统，其包括电控系统以及依次连接的沥青快速升温系统、混合搅拌系统、剪切研磨系统和成品发育及输送系统；所述剪切研磨系统包括第一胶磨机、第二胶磨机和过渡罐；所述第一胶磨机和第二胶磨机并联设置，所述第一胶磨机和第二胶磨机均与所述过渡罐连接；所述过渡罐内设置有过渡罐搅拌器；所述过渡罐上设置有高液位报警器和温度传感器。

进一步地，所述沥青快速升温系统包括可调流量沥青泵，所述可调流量沥青泵的进口连接有过滤器，所述可调流量沥青泵的出口依次连接有第一换热器、第二换热器和流量计；所述第二换热器的进口和出口分别设有第二沥青阀和第三沥青阀，所述第二沥青阀的进口和所述第三沥青阀的出口之间连接有旁通管道，所述旁通管道上设有第一沥青阀；所述第一换热器的出口经第二沥青阀与第二换热器的进口相连、经第一沥青阀与第三沥青阀的出口相连；所述第三沥青阀设置在所述第二换热器和所述流量计之间；所述第一换热器与第二换热器上均安装有压 力传感器。

进一步地，所述的混合搅拌系统包括第一配料罐、第二配料罐、改性剂添加装置和保温三通阀；所述第一配料罐和第二配料罐内分别设置有第一配料罐搅拌器和第二配料罐搅拌器；所述保温三通阀的进口连接流量计，所述保温三通阀的出口分别与所述第一配料罐的沥青进口和所述第二配料罐的沥青进口相连；所述改性剂添加装置连接所述第一配料罐和第二配料罐。

进一步地，所述第一配料罐上设有称重传感器，所述第二配料罐上设有压力式液位传感器。

进一步地，所述成品发育及输送系统包括第一发育罐、第二发育罐、第三发育罐和第四发育罐；所述第一发育罐、第二发育罐、第三发育罐和第四发育罐内分别设置有第一发育罐搅拌器、第二发育罐搅拌器、第三发育罐搅拌器和第四发育罐搅拌器；所述第一发育罐、第二发育罐、第三发育罐和第四发育罐上均设有沥青进口、沥青出口、助剂进口、废气口、高液位报警器和温度传感器。

进一步地，所述过渡罐上设有第一沥青进口、第二沥青进口、沥青出口、高液位报警器和温度传感器；所述第一胶磨机的进口依次通过第一调节泵、第六沥青阀和第四沥青阀与所述第一配料罐和第二配料罐连接；所述第一胶磨机的出口连接过渡罐的第一沥青进口；所述第二胶磨机的进口依次通过第二调节泵、第七沥青阀和第五沥青阀与所述第一配料罐和第二配料罐连接；所述第二胶磨机的出口连接过渡罐的第二沥青进口。

进一步地，还包括增压泵，所述增压泵的进口经第八沥青阀与所述过渡罐的沥青出口相连，所述增压泵的出口经第九沥青阀、第十沥青阀、第十一沥青阀和第十二沥青阀分别与所述第一发育罐、第二发育罐、第三发育罐和第四发育罐上的沥青进口相连。

进一步地，还包括助剂泵，所述助剂泵的进口连接助剂过滤器，所述助剂泵的出口依次连接助剂流量计、第一阀门、第二阀门、第三阀门和第四阀门；所述第一阀门、第二阀门、第三阀门和第四阀门的出口分别与所述第一发育罐、第二发育罐、第三发育罐和第四发育罐的助剂进口相连。

进一步地，还包括沥青输出泵，所述沥青输出泵的进口经第十三沥青阀、第十四沥青阀、第十五沥青阀和第十六沥青阀分别与所述第一发育罐、第二发育罐、 第三发育罐和第四发育罐的沥青出口相连，所述沥青输出泵的出口经第十七沥青阀与沥青罐车相连。

本实用新型所达到的有益效果是：本实用新型节约能源，生产工艺可选择性强，工艺参数调整范围宽，采用本实用新型，大大提高了生产效率，节省了大量时间，同时又节省了人力物力投入。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的结构示意图；

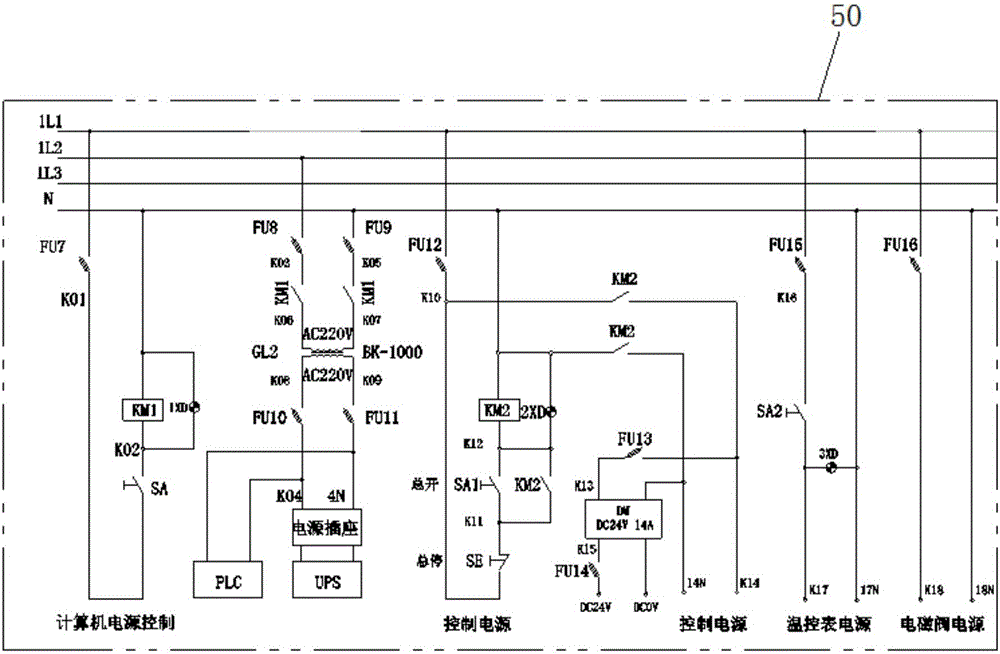

图2是本实用新型电控系统的结构示意图。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1和图2所示，本实用新型一种连续式改性沥青生产系统，其包括电控系统50以及依次连接的沥青快速升温系统51、混合搅拌系统52、剪切研磨系统53和成品发育及输送系统54；所述剪切研磨系统包括第一胶磨机16、第二胶磨机17和过渡罐21；所述第一胶磨机16和第二胶磨机17并联设置，所述第一胶磨机16和第二胶磨机17均与所述过渡罐21连接；所述过渡罐21内设置有过渡罐搅拌器20；所述过渡罐21上设置有高液位报警器22和温度传感器23。

所述沥青快速升温系统51包括可调流量沥青泵55，所述可调流量沥青泵55的进口连接有过滤器56，所述可调流量沥青泵55的出口依次连接有第一换热器57、第二换热器58和流量计5；所述第二换热器58的进口和出口分别设有第二沥青阀3和第三沥青阀4，所述第二沥青阀3的进口和所述第三沥青阀4的出口之间连接有旁通管道，所述旁通管道上设有第一沥青阀2；所述第一换热器57的出口经第二沥青阀3与第二换热器58的进口相连、经第一沥青阀2与第三沥青阀4的出口相连；所述第三沥青阀4设置在所述第二换热器58和所述流量计 5之间；所述第一换热器57与第二换热器58上均安装有压力传感器1。

所述的混合搅拌系统52包括第一配料罐6、第二配料罐7、改性剂添加装置59和保温三通阀49；所述第一配料罐6和第二配料罐7内分别设置有第一配料罐搅拌器60和第二配料罐搅拌器61；所述保温三通阀49的进口连接流量计5，所述保温三通阀49的出口分别与所述第一配料罐6的沥青进口和所述第二配料罐7的沥青进口相连；所述改性剂添加装置59连接所述第一配料罐6和第二配料罐7。

所述第一配料罐6上设有称重传感器8，所述第二配料罐7上设有压力式液位传感器13。

所述成品发育及输送系统54包括第一发育罐40、第二发育罐42、第三发育罐44和第四发育罐46；所述第一发育罐40、第二发育罐42、第三发育罐44和第四发育罐46内分别设置有第一发育罐搅拌器25、第二发育罐搅拌器28、第三发育罐搅拌器31和第四发育罐搅拌器34；所述第一发育罐40、第二发育罐42、第三发育罐44和第四发育罐46上均设有沥青进口、沥青出口、助剂进口、废气口、高液位报警器22和温度传感器23。

所述过渡罐21上设有第一沥青进口、第二沥青进口、沥青出口、高液位报警器22和温度传感器23；所述第一胶磨机16的进口依次通过第一调节泵14、第六沥青阀11和第四沥青阀9与所述第一配料罐6和第二配料罐7连接；所述第一胶磨机16的出口连接过渡罐21的第一沥青进口；所述第二胶磨机17的进口依次通过第二调节泵15、第七沥青阀12和第五沥青阀10与所述第一配料6罐和第二配料罐7连接；所述第二胶磨机17的出口连接过渡罐21的第二沥青进口。

还包括增压泵19，所述增压泵19的进口经第八沥青阀18与所述过渡罐21的沥青出口相连，所述增压泵19的出口经第九沥青阀24、第十沥青阀27、第十一沥青阀30和第十二沥青阀33分别与所述第一发育罐40、第二发育罐42、第三发育罐44和第四发育罐46上的沥青进口相连。

还包括助剂泵37，所述助剂泵37的进口连接助剂过滤器38，所述助剂泵37的出口依次连接助剂流量计36、第一阀门26、第二阀门29、第三阀门32和第四阀门35；所述第一阀门26、第二阀门29、第三阀门32和第四阀门35的出 口分别与所述第一发育罐40、第二发育罐42、第三发育罐44和第四发育罐46的助剂进口相连。

还包括沥青输出泵47，所述沥青输出泵47的进口经第十三沥青阀39、第十四沥青阀41、第十五沥青阀43和第十六沥青阀45分别与所述第一发育罐40、第二发育罐42、第三发育罐44和第四发育罐46的沥青出口相连，所述沥青输出泵47的出口经第十七沥青阀48与沥青罐车相连。

本实用新型的工作流程是：

当本实用新型的生产能力小于40T/h时，基质沥青经过滤器56、可调流量沥青泵55输送至第一换热器57进行第一次升温，根据温度传感器23上显示的温度判断是否满足工艺要求，否则关闭第一沥青阀2，打开第二沥青阀3和第三沥青阀4，将基质沥青输送至第二换热器58进行第二次升温，当温度传感器23上显示的温度满足生产条件后，基质沥青被泵送至第一配料罐6中搅拌，同时改性剂经改性剂添加装置59被连续定量的加入到第一配料罐6中，基质沥青与改性剂进行充分的拌合、融混，经过一段时间后，当第一配料罐6中的基质沥青和改性剂达到规定液位时，基质沥青经保温三通阀49自动切换到第二配料罐7中搅拌，此时第一配料罐6中混合物经第四沥青阀9、第一调节泵14输送至第一胶磨机16进行研磨、剪切，研磨后的改性沥青经过渡罐21、第八沥青阀18、增压泵19、第九沥青阀24被泵送至第一发育罐40中搅拌、发育；当第二配料罐中7的基质沥青和改性剂达到规定液位时，基质沥青经保温三通阀49自动切换到第一配料罐6中搅拌，此时第二配料罐7中混合物经第六沥青阀11、第一调节泵14输送至第一胶磨机16进行研磨、剪切，研磨后的改性沥青经过渡罐21、第八沥青阀18、增压泵19、第九沥青阀24被泵送至第一发育罐40中搅拌、发育；当第一发育罐40中的改性沥青达到规定液位时，PLC系统自动关闭第九沥青阀24，打开第十沥青阀27，改性沥青经过渡罐21、第八沥青阀18、增压泵19、第十沥青阀27被泵送至第二发育罐42中搅拌、发育；当第二发育罐42中的改性沥青达到规定液位时，PLC系统自动关闭第十沥青阀27，打开第十一沥青阀30，改性沥青经过渡罐21、第八沥青阀18、增压泵19、第十一沥青阀30被泵送至第三发育罐44中搅拌、发育；同时对第一发育罐40中改性沥青进行取样检测，改性沥青检测合格后经第十三沥青阀39、沥青输出泵47、第十七沥青阀 48输送至拌合楼或沥青罐车。当第三发育罐44中的改性沥青达到规定液位时，PLC系统自动关闭第十一沥青阀30，打开第九沥青阀24，改性沥青经过渡罐21、第八沥青阀18、增压泵19、第九沥青阀24被泵送至第一发育罐40中搅拌、发育，如此达到循环连续生产。

当改性沥青设备生产能力大于40T/h时，基质沥青经过滤器、可调流量沥青泵被依次输送至第一换热器、第二换热器中进行连续升温，当温度传感器上显示的温度满足生产条件后，基质沥青被泵送至第一配料罐6中搅拌，同时改性剂经改性剂添加装置被连续定量的加入到第一配料罐6中，基质沥青与改性剂进行充分的拌合、融混，经过一段时间后，当第一配料罐6中的基质沥青和改性剂达到规定液位时，基质沥青经保温三通阀49自动切换到第二配料罐7中搅拌，此时第一配料罐6中混合物经第四沥青阀9、调节泵14输送至第一磨机16进行研磨、剪切，同时第一配料罐6中混合物经第五沥青阀10、调节泵15输送至第二磨机17进行研磨、剪切，第一磨机16和第二磨机17将研磨后的改性沥青输送至过渡罐21中搅拌，过渡罐21中的改性沥青经第八沥青阀18、增压泵19、第九沥青阀24被泵送至第一发育罐40中搅拌、发育；当第二配料罐7中的基质沥青和改性剂达到规定液位时，基质沥青经保温三通阀49自动切换到第一配料罐6中搅拌，此时第二配料罐7中混合物经第六沥青阀11、调节泵14输送至第一磨机16进行研磨、剪切，同时第二配料罐7中混合物经第七沥青阀12、调节泵15输送至第二磨机17进行研磨、剪切，第一磨机16和第二磨机17将研磨后的改性沥青输送至过渡罐21中搅拌，过渡罐21中的改性沥青经第八沥青阀18、增压泵19、第九沥青阀24被泵送至第一发育罐40中搅拌、发育；当第一发育罐40中的改性沥青达到规定液位时，PLC系统自动关闭第九沥青阀24，打开第十沥青阀27，改性沥青经第八沥青阀18、增压泵19、第十沥青阀27被泵送至第二发育罐42中搅拌、发育；当第二发育罐42中的改性沥青达到规定液位时，PLC系统自动关闭第十沥青阀27，打开第十一沥青阀30，改性沥青经第八沥青阀18、增压泵19、第十一沥青阀30被泵送至第三发育罐44中搅拌、发育；当第三发育罐44中的改性沥青达到规定液位时，PLC系统自动关闭第十一沥青阀30，打开第十二沥青阀33，改性沥青经第八沥青阀18、增压泵19、第十二沥青阀33被泵送至第四发育罐46中搅拌、发育；同时对第一发育罐40中改性沥青进行取 样检测，改性沥青检测合格后经第十三沥青阀39、沥青输出泵47、第十七沥青阀48输送至拌合楼或沥青罐车。当第四发育罐46中的改性沥青达到规定液位时，PLC系统自动关闭第十二沥青阀33，打开第九沥青阀24，改性沥青经第八沥青阀18、增压泵19、第九沥青阀24被泵送至第一发育罐40中搅拌、发育，同时对第二发育罐42中改性沥青进行取样检测，改性沥青检测合格后经第十四沥青阀41、沥青输出泵47、第十七沥青阀48输送至拌合楼或沥青罐车。如此达到循环连续生产。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
