一种自行车用快拆式夹码的制作方法

本实用新型涉及快拆式夹码，具体地说是一种自行车用快拆式夹码。

背景技术：

传统的快拆式夹码主要是利用杠杆作用力快速将物体夹持住，结构由夹环(本体)，手柄，螺杆三大组成部分，通常手柄作用力锁紧时，手柄容易发生偏离中心位置或直接旋转，此情形不利于使用者作用力最大化，容易出现夹持力不足(夹不牢，出现脱落)、手柄反弹脱落、防碍使用者使用甚至造成安全事故。

技术实现要素：

针对上述现有技术存在的不足，本实用新型的目的是提供一种自行车用快拆式夹码。

为了实现上述目的，本实用新型所采用的技术方案是：

一种自行车用快拆式夹码，包括铝螺母、垫片、本体、螺杆、胶片、手柄和销子，所述本体和手柄通过螺杆串接，且本体与手柄之间的螺杆上设有胶片，所述本体靠近手柄的一侧设有凹槽，且凹槽的尺寸与胶片的尺寸相同，所述螺杆的一端通过铝螺母与本体固定连接，且铝螺母与本体之间设有垫片，所述螺杆的另一端通过销子与手柄固定连接。

进一步，所述本体的内侧设有凸起。

进一步，所述胶片靠近手柄的一侧设有手柄定向柱。

进一步，所述手柄的下端的内侧设有防滑纹。

采用上述技术方案后，本实用新型和现有技术相比所具有的优点是：

本实用新型所述的自行车用快拆式夹码，本体上设有胶片，胶片靠近手柄的一侧设有手柄定向柱，对手柄展开的角度进行限制，使其使用时不会发生旋转，可以牢牢将本体夹持住，不易发生安全事故，且本体的内侧设有凸起，便于本体的夹紧，手柄的下端的内侧设有防滑纹，便于转动，安全性高。

附图说明

下面结合附图和实施例对本实用新型进一步说明：

图1为本实用新型的爆炸图；

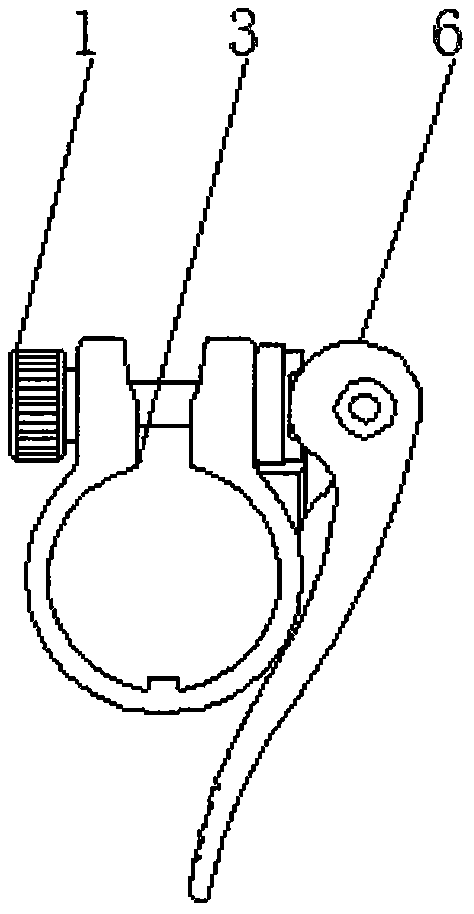

图2为本实用新型的结构示意图；

图3为本实用新型的右视图；

图4为本实用新型的左视图；

图5为本实用新型的展开的正视图；

图6为本实用新型的展开的仰视图；

图7为本实用新型的展开的左视图；

图8为本实用新型的展开的右视图；

图9为本实用新型的的展开的俯视图；

图10为本实用新型的合拢的正视图；

图11为本实用新型的合拢的左视图；

图12为本实用新型的合拢的仰视图；

图13为本实用新型的合拢的俯视图；

图14为本实用新型的合拢的右视图；

图15为现有产品的机构示意图。

附图标记中：1-铝螺母；2-垫片；3-本体；4-螺杆；5-胶片；6-手柄； 7-销子。

具体实施方式

以下所述仅为本实用新型的较佳实施例，并不因此而限定本实用新型的保护范围。

实施例，如图1-14所示，一种自行车用快拆式夹码，包括铝螺母1、垫片2、本体3、螺杆4、胶片5、手柄6和销子7，本体3和手柄6通过螺杆4串接，本体3的内侧设有凸起，手柄6的下端的内侧设有防滑纹，且本体3与手柄6之间的螺杆4上设有胶片5，胶片5靠近手柄6的一侧设有手柄定向柱，本体3靠近手柄6的一侧设有凹槽，且凹槽的尺寸与胶片5的尺寸相同，螺杆3的一端通过铝螺母1与本体3固定连接，且铝螺母1与本体3之间设有垫片2，螺杆4的另一端通过销子7与手柄6固定连接。

工作原理：首先将手柄6松开至手柄定向柱处，然后将本体3套在自行车鞍管上，调节鞍管的高度，再拧紧螺母1，调至手柄6不能松动为止，最后向本体3的圆环方向合拢手柄6，若手柄6无法合拢，则重新调节螺母1至可合拢手柄6为止。
