一种环保型污水过滤机的制作方法

本发明涉及污水过滤领域，具体的说是一种环保型污水过滤机。

背景技术：

自清洁型过滤器因其具有过滤连续性、流量大、滤芯自清洁再生等优点，在钢铁、电站、水利、化工、环保、制药等行业得到广泛应用。

现有的自清洁型过滤器都需借助额外动力，使自清洁部件产生动作，对滤芯表面进行吸纳排污，且排污水量消耗大，运行成本高，尤其是需要额外动力，增加了维修维护成本，也使设备结构复杂化。

技术实现要素：

本发明所要解决的技术问题是：提供一种环保型污水过滤机，能够通过水压实现污水的自动过滤和清洗，结构简单，制造成本低，并且节能环保。

本发明解决其技术问题所采用的技术方案是：本发明所述的一种环保型污水过滤机，包括过滤装置、水泵、污水池、储污池、三通电磁阀、双向电磁阀、压差感应探头和控制装置，所述的三通电磁阀包括一号三通电磁阀、二号三通电磁和三号三通电磁阀，一号三通电磁阀、二号三通电磁阀和三号三通电磁阀的a端与b端分别可与c端连通且a端与b端不可连通，所述的压差感应探头包括一号压差感应探头、二号压差感应探头和三号压差感应探头。

所述的污水池与水泵通过管道相连接，所述的水泵的出水口与二号三通电磁阀的c端通过管道相连接，二号三通电磁阀的a端与一号三通电磁阀的b端通过管道相连接，二号三通电磁阀的b端与三号三通电磁阀的a端通过管道相连接，三号三通电磁阀的b端和一号三通电磁阀的a端通过管道与双向电磁阀的一端相连接，双向电磁阀的另一端与储污池通过管道相连接，储污池与污水池通过管道相连接，储污池底部设置有细过滤网；

所述的过滤装置包括竖直布置的圆形的罐体，罐体内部设置有圆环形的过滤网，过滤网内部设置有可上、下移动的清理圆盘，清理圆盘用于对过滤网内部进行清理，所述的罐体上端和下端分别设置有漏斗状的上进水口和下进水口，罐体中部设置有出水口，漏斗状有利于排污，所述的一号压差感应探头设置在出水口处，二号压差感应探头设置在上进水口处，三号压差感应探头设置在下进水口处，上进水口通过管道与一号三通电磁阀的c端相连接，下进水口通过管道与三号三通电磁阀的c端相连接。

优选的，所述的水泵、三通电磁阀、双向电磁阀、压差感应探头均通过控制装置控制。

优选的，还包括太阳能发电装置，太阳能发电装置为控制装置供电。

优选的，还包括毛刷，毛刷设置在清理圆盘的圆形侧壁上，毛刷上设置有上、下对称布置的不贯通的容污槽，毛刷可将缠绕在过滤网网孔上的污物清理干净并可将污物储存在容污槽内。

优选的，还包括一对旋向相反的螺旋桨。

优选的，所述的过滤网上的网孔为锥形孔，且锥形孔的直径沿过滤网径向向外逐渐变大，锥形孔有利于过滤后的水对过滤网进行反冲洗，过滤网的上、下端面设置有排污槽，排污槽的宽带略小于清理圆盘厚度的一半，当清理圆盘运动到排污槽位置时，清理圆盘不会脱离过滤网的内壁。

优选的，所述的清理圆盘的横截面为腰鼓形，清理圆盘的中间为圆形平面，当清理圆盘上、下移动进行清理时，可使过滤网内壁上的污物移动到清理圆盘的中间位置，可防止清理圆盘边缘堵塞，清理圆盘沿轴向设置有过滤通孔，清理圆盘中心设置有安装螺旋桨的螺纹孔，螺旋桨在水流的带动下可使清理圆盘转动，使清理圆盘对过滤网实现螺旋式清洗。

优选的，所述的清理圆盘由轻质材料制成，由于在水中清理圆盘上、下运动，利用清理圆盘的浮力抵消一部分自重，可减小清理圆盘的自身重力对水压产生的影响。

本发明的有益效果是：

1.本发明所述的一种环保型污水过滤机，采用的电气元件较少，且采用太阳能发电装置进行供电，无污染，起到了节能环保的效果。

2.本发明所述的一种环保型污水过滤机，利用污物堵塞过滤网产生的压力推动清理圆盘对过滤网进行清洁，过滤后的水对过滤网进行反冲洗，可实现自动清洁的目的。

3.本发明所述的一种环保型污水过滤机，在清理圆盘上设置有过滤通孔，还设置有螺旋桨，水流经过过滤通孔可使螺旋桨转动，从而带动清理圆盘转动，从而实现清理圆盘对过滤网的螺旋式清洁。

4.本发明所述的一种环保型污水过滤机，结构简单，制造成本较低，有利于推广和使用。

附图说明

下面结合附图对本发明作进一步说明。

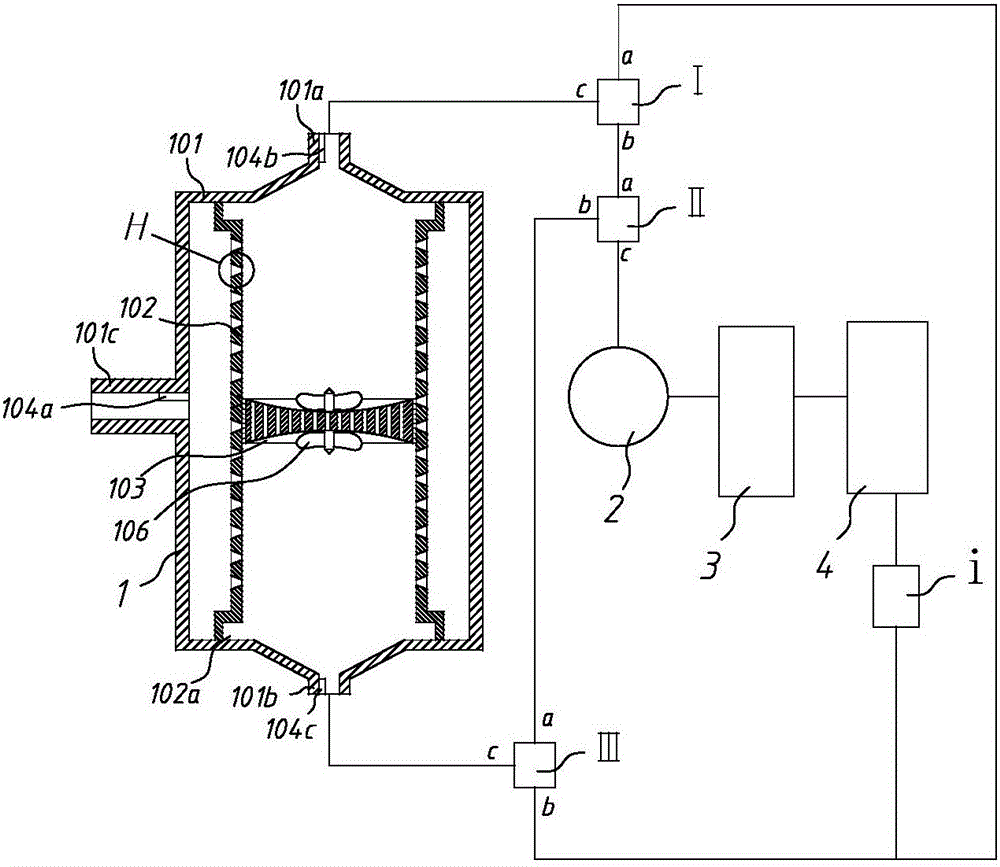

图1是本发明的结构示意图；

图2是本发明下进水口刚进水时的工作示意图；

图3是图2进水一段时间后的工作示意图；

图4是本发明上进水口刚进水时的工作示意图；

图5是图4进水一段时间后的工作示意图；

图6是图1中H处放大图；

图7是本发明的清理圆盘的剖视图；

图8是本发明的毛刷的局部展开示意图；

图中：

过滤装置1、罐体101、上进水口101a、下进水口101b、出水口101c、

过滤网102、排污槽102a、锥形孔102b、

清理圆盘103、过滤通孔103a、圆形平面103b、螺纹孔103c、

一号压差感应探头104a、二号压差感应探头104b、三号压差感应探头104c、

毛刷105、容污槽105a、

螺旋桨106、

水泵2、污水池3、储污池4、

双向电磁阀ⅰ、

一号三通电磁阀Ⅰ、二号三通电磁阀Ⅱ、三号三通电磁阀Ⅲ。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合附图和具体实施方式，进一步阐述本发明。

如图1、图6、图7和图8所示，本发明所述的一种环保型污水过滤机，包括过滤装置1、水泵2、污水池3、储污池4、三通电磁阀、双向电磁阀ⅰ、压差感应探头和控制装置，所述的三通电磁阀包括一号三通电磁阀Ⅰ、二号三通电磁阀Ⅱ和三号三通电磁阀Ⅲ，一号三通电磁阀Ⅰ、二号三通电磁阀Ⅱ和三号三通电磁阀Ⅲ的a端与b端分别可与c端连通且a端与b端不可连通，所述的压差感应探头包括一号压差感应探头104a、二号压差感应探头104b和三号压差感应探头104c。

所述的污水池3与水泵2通过管道相连接，所述的水泵2的出水口与二号三通电磁阀Ⅱ的c端通过管道相连接，二号三通电磁阀Ⅱ的a端与一号三通电磁阀Ⅰ的b端通过管道相连接，二号三通电磁阀Ⅱ的b端与三号三通电磁阀Ⅲ的a端通过管道相连接，三号三通电磁阀Ⅲ的b端和一号三通电磁阀Ⅰ的a端通过管道与双向电磁阀ⅰ的一端相连接，双向电磁阀ⅰ的另一端与储污池4通过管道相连接，储污池4与污水池3通过管道相连接，储污池4底部设置有细过滤网；

所述的过滤装置1包括竖直布置的圆形的罐体101，罐体101内部设置有圆环形的过滤网102，过滤网102内部设置有可上、下移动的清理圆盘103，清理圆盘103用于对过滤网102内部进行清理，所述的罐体101上端和下端分别设置有漏斗状的上进水口101a和下进水口101b，罐体101中部设置有出水口101c，漏斗状有利于排污，所述的一号压差感应探头104a设置在出水口101c处，二号压差感应探头104b设置在上进水口101a处，三号压差感应探头104c设置在下进水口101b处，上进水口101a通过管道与一号三通电磁阀Ⅰ的c端相连接，下进水口101b通过管道与三号三通电磁阀Ⅲ的c端相连接。

优选的，所述的水泵2、三通电磁阀、双向电磁阀ⅰ、压差感应探头均通过控制装置控制。

优选的，还包括太阳能发电装置，太阳能发电装置为控制装置供电。

优选的，还包括毛刷105，毛刷105设置在清理圆盘103的圆形侧壁上，毛刷105上设置有上、下对称布置的不贯通的容污槽105a，毛刷105可将缠绕在过滤网102网孔上的污物清理干净并可将污物储存在容污槽105a内。

优选的，还包括一对旋向相反的螺旋桨106。

优选的，所述的过滤网102上的网孔为锥形孔102b，且锥形孔102b的直径沿过滤网102径向向外逐渐变大，锥形孔102b有利于过滤后的水对过滤网102进行反冲洗，过滤网102的上、下端面设置有排污槽102a，排污槽102a的宽带略小于清理圆盘103厚度的一半，当清理圆盘103运动到排污槽102a位置时，清理圆盘103不会脱离过滤网102的内壁。

优选的，所述的清理圆盘103的横截面为腰鼓形，清理圆盘103的中间为圆形平面103b，当清理圆盘103上、下移动进行清理时，可使过滤网102内壁上的污物移动到清理圆盘103的中间位置，可防止清理圆盘103边缘堵塞，清理圆盘103沿轴向设置有过滤通孔103a，清理圆盘103中心设置有安装螺旋桨106的螺纹孔103c，螺旋桨106在水流的带动下可使清理圆盘103转动，使清理圆盘103对过滤网102实现螺旋式清洗。

优选的，所述的清理圆盘103由轻质材料制成，由于在水中清理圆盘103上、下运动，利用清理圆盘103的浮力抵消一部分自重，可减小清理圆盘103的自身重力对水压产生的影响。

如图2、图3、图4和图5所示，工作时，水泵2将污水从污水池3输送至二号三通电磁阀Ⅱ，污水依次经过二号三通电磁阀Ⅱ的c端和b端，三号三通电磁阀Ⅲ的a端和c端并从下进水口101b进入罐体101内，由于污物将过滤网102的网孔堵塞，使得过滤网102内的压力增大，为平衡压力，清理圆盘103向上运动，在螺旋桨106的作用下，清理圆盘103还做旋转运动，污水一部分从出水口101c流出，一部分穿过清理圆盘103上的过滤通孔103a和过滤网102的锥形孔102b从上进水口101a流出，并流经一号三通电磁阀Ⅰ的c端和a端和双向电磁阀ⅰ并流入储污池4内，储污池4通过细过滤网将污物过滤，滤出的污水回流到污水池3中，当清理圆盘103处于最高位置时，关闭双向电磁阀ⅰ，过滤网102内的水压会持续升高，当出水口101c与下进水口101b之间的水压达到预定值时，使一号三通电磁阀Ⅰ、二号三通电磁阀Ⅱ和三号三通电磁阀Ⅲ处于相反的工作状态，使清理圆盘103向下运动，对下方的过滤网102进行清理，同时污水可从清理圆盘103上方进行过滤。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
