渗透膜流量的调节装置的制作方法
本发明属于一种水量调节装置，具体涉及一种渗透膜流量的调节装置。
背景技术：
使用渗透膜制备纯水时，通过水压使渗透膜产出纯水，通过浓水侧的调节阀门可对水压进行调节，但调节浓水压力会使浓水流量与纯水流量同时发生变化，调节时间长，调节难度大，很难满足最优废水比即浓水量与纯水量的比值的要求。
目前，渗透膜流量的调节还面临着：
其一、调节过程会造成水源的浪费；
其二、调节过程会造成电能的浪费；
其三、调节过程凭经验进行，调节对于操作人员理论要求较高，如不熟练容易造成停产等生产事故。
技术实现要素：
本发明为解决现有技术存在的问题而提出，其目的是提供一种渗透膜流量的调节装置。
本发明的技术方案是：一种渗透膜流量的调节装置，包括输送源水的水泵，所述水泵将源水通过源水管路增压送至渗透膜，所述渗透膜纯水侧通过纯水管路与纯水收集装置连通，所述渗透膜浓水侧通过浓水管路与浓水收集装置连通，所述水泵与变频器电路连通，所述浓水管路中设置有调节装置，所述调节装置为与变频器频率相关联的调节装置。
所述调节装置为流量调节阀，所述流量调节阀上设置有指示盘。
所述流量调节阀为球阀。
所述指示盘上形成多个指示水泵流量的流量指示档。
所述指示盘与球阀把手转轴同轴固定。
所述指示盘外径小于球阀把手的长度。
本发明有效地解决了现有的渗透膜运行时电和水的浪费，同时调节阀需反复调试的问题。保证了渗透膜的产水可自由控制，同时配套带刻度调节阀的引入，保证了渗透膜的浓水比处于最佳状态，也减少了人员操作的难度，减少了设备的故障率。本发明结构简单，固定效果好，具有广阔的应用前景。
附图说明
图1是本发明的整体结构示意图；
图2是本发明中调节装置的结构示意图；

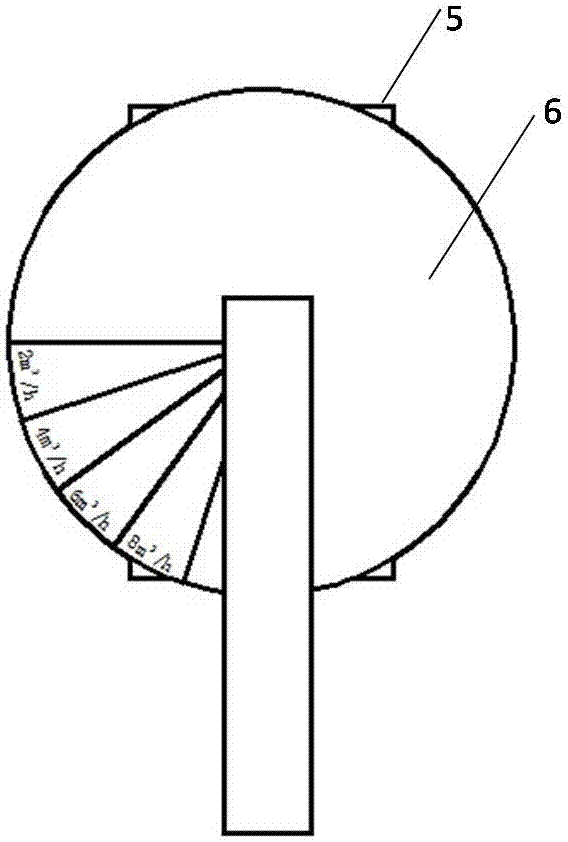

图3是本发明中指示盘的结构示意图
其中：
1水泵2渗透膜
3变频器4调节装置
5阀体6指示盘
7流量指示档。
具体实施方式
以下，参照附图和实施例对本发明进行详细说明：
如图1~3所示，一种渗透膜流量的调节装置，包括输送源水的水泵1，所述水泵1将源水通过源水管路增压送至渗透膜2，所述渗透膜2纯水侧通过纯水管路与纯水收集装置连通，所述渗透膜2浓水侧通过浓水管路与浓水收集装置连通，所述水泵1与变频器3电路连通，所述浓水管路中设置有调节装置4，所述调节装置4为与变频器3频率相关联的调节装置。
所述调节装置4为流量调节阀，所述流量调节阀上设置有指示盘6。
所述流量调节阀为球阀。
所述指示盘6上形成多个指示水泵1流量的流量指示档7。
所述指示盘6与球阀把手转轴同轴固定。
所述指示盘6外径小于球阀把手的长度。
所述指示盘6与流量调节阀阀体的固定方式为焊接、铆接、螺栓连接或粘结。
所述流量指示档7包括但不限于2m3/h档、4m3/h档、6m3/h档、8m3/h档、10m3/h档。
所述变频器3为三菱fr-f700系列变频器。
所述流量调节阀为艾尼斯国标高平台法兰球阀系列。
所述流量指示档7与球阀的开合度结合渗透膜型号、最大进水压力、最大产水量、渗透膜排列方式、渗透膜产水指标等参数计算。
本发明有效地解决了现有的渗透膜运行时电和水的浪费，同时调节阀需反复调试的问题。保证了渗透膜的产水可自由控制，同时配套带刻度调节阀的引入，保证了渗透膜的浓水比处于最佳状态，也减少了人员操作的难度，减少了设备的故障率。本发明结构简单，固定效果好，具有广阔的应用前景。
技术特征：
技术总结
本发明公开了一种渗透膜流量的调节装置，包括输送源水的水泵，所述水泵将源水通过源水管路增压送至渗透膜，所述渗透膜纯水侧通过纯水管路与纯水收集装置连通，所述渗透膜浓水侧通过浓水管路与浓水收集装置连通，所述水泵与变频器电路连通，所述浓水管路中设置有调节装置，所述调节装置为与变频器频率相关联的调节装置。本发明有效地解决了现有的渗透膜运行时电和水的浪费，同时调节阀需反复调试的问题。保证了渗透膜的产水可自由控制，同时配套带刻度调节阀的引入，保证了渗透膜的浓水比处于最佳状态，也减少了人员操作的难度，减少了设备的故障率。本发明结构简单，固定效果好，具有广阔的应用前景。
