一种农业用茎秆切割抛洒设备的制作方法

本发明涉及农业机械技术领域，尤其涉及一种农业用茎秆切割抛洒设备。

背景技术：

油菜由于在收获后，大量过剩的油菜茎秆堆放在田间没有被利用，不仅对下一季的作物播种造成困难，而且也成为污染环境的一大隐患。所以采取切实有效的方法解决茎秆残留问题已经成为农业耕作领域的重大课题，实践表明，机械化茎秆还田已成为主要的技术措施和手段，油菜茎秆通过机械方式直接还田是增加土壤有机质的一个重要举措。

因此，需要提供一种新的技术方案解决上述技术问题。

技术实现要素：

本发明的目的是提供一种可有效解决上述技术问题的农业用茎秆切割抛洒设备。

为了解决上述技术问题，本发明采用如下技术方案：

一种农业用茎秆切割抛洒设备，所述农业用茎秆切割抛洒设备包括底板装置、位于所述底板装置上方的支架装置、位于所述支架装置上方的固定装置、位于所述固定装置右侧的框体装置、位于所述框体装置上方的锤击装置、位于所述框体装置下方的过滤装置及位于所述过滤装置下方的抛洒装置，所述底板装置包括底板、位于所述底板下方左右两侧的第一固定块及位于所述第一固定块下方的第一滚轮，所述支架装置包括第一支撑杆、位于所述第一支撑杆左侧的第一斜杆、位于所述第一支撑杆右侧的第二斜杆、位于所述第二斜杆上方的第一连接杆、位于所述第一连接杆上方的第一竖杆、位于所述第一竖杆左侧的第二连接杆，所述固定装置包括第一固定杆、位于所述第一固定杆上方的第一支撑架、位于所述第一支撑架左侧的第三斜杆、位于所述第一支撑架右侧的第三连接杆，所述框体装置包括框体、位于所述框体上方的进料框、位于所述框体左右两侧的第二支撑架，所述锤击装置包括电缸、位于所述电缸下方的推动杆、位于所述推动杆下方的锤击块、位于所述锤击块上方的弹簧、位于所述锤击块下方的若干粉碎块、位于所述电缸左侧的第一横杆、位于所述第一横杆下方的第二支撑杆及位于所述第二支撑杆右侧的第四斜杆，所述过滤装置包括集中框、位于所述集中框上方的集中斗、收容于所述集中框内的过滤网、位于所述过滤网上方的振动器及位于所述集中框右侧的第一连接架，所述抛洒装置包括分料块、位于所述分料块上方左右两侧的第四连接杆、位于所述分料块下方的第二连接架、设置于所述第二连接架下端的风机、位于所述分料块下方的管道、位于所述第二连接架下方的第二固定杆、位于所述第二连接架左侧的第三固定杆及位于所述第三固定杆上方的过滤块。

所述第一支撑杆呈长方体且竖直放置，所述第一支撑杆的下端与所述底板的上表面固定连接，所述第一斜杆呈倾斜状，所述第一斜杆的下端与所述底板固定连接，所述第一斜杆的上端与所述第一支撑杆的左表面固定连接，所述第二斜杆呈倾斜状，所述第二斜杆的下端与所述第一支撑杆的侧面固定连接，所述第二斜杆的上端与所述第一连接杆固定连接，所述第一连接杆呈水平状，所述第一连接杆的左端与所述第一支撑杆的侧面固定连接，所述第一竖杆呈长方体且竖直放置，所述第一竖杆的下端与所述第一连接杆固定连接，所述第二连接杆呈长方体且水平放置，所述第二连接杆的左端与所述第一支撑杆固定连接，所述第二连接杆的右端与所述第一竖杆固定连接。

所述第一固定杆呈长方体且水平放置，所述第一支撑杆的上端与所述第一固定杆固定连接，所述第一竖杆的上端与所述第一固定杆固定连接，所述第一支撑架呈L型，所述第一支撑架的下端与所述第一固定杆固定连接，所述第一支撑架的上端呈水平状，所述第三斜杆呈倾斜状，所述第三斜杆的下端与所述第一固定杆固定连接，所述第三斜杆的上端与所述第一支撑架固定连接，所述第三连接杆呈水平状，所述第三连接杆的左端与所述第一支撑架固定连接。

所述框体呈空心的半球体，所述框体上设有若干通孔，所述进料框呈空心的圆台状，所述进料框的下表面与所述框体的上表面固定连接，所述第二支撑架设有两个，所述第二支撑架呈L型，所述第二支撑架的一端与所述进料框固定连接，所述第二支撑架的另一端与所述框体固定连接，所述第一固定杆及第三连接杆的右端与所述第二支撑架固定连接。

所述电缸位于所述框体的上方，所述推动杆呈长方体且竖直放置，所述推动杆的上端与所述电缸连接，所述推动杆的下端与所述锤击块的上表面固定连接，所述锤击块呈半球状，所述弹簧设有两个，所述弹簧呈竖直状，所述弹簧的上端与所述电缸固定连接，所述弹簧的下端与所述锤击块的上表面固定连接，所述粉碎块设有若干个，所述粉碎块与所述锤击块的下表面固定连接，所述第一横杆呈长方体且水平放置，所述第一横杆的右端与所述电缸的左表面固定连接，所述第二支撑杆呈长方体且竖直放置，所述第二支撑杆的上端与所述第一横杆固定连接，所述第二支撑杆的下端与所述进料框的上表面固定连接，所述第一支撑架的上端与所述第二支撑杆的左表面固定连接，所述第四斜杆呈倾斜状，所述第四斜杆的上端与所述第一横杆固定连接，所述第四斜杆的下端与所述第二支撑杆的侧面固定连接。

所述集中框呈横截面为圆环的柱体，所述集中框竖直放置，所述第一连接杆的右端与所述集中框固定连接，所述集中斗呈空心的圆台状，所述集中斗的下表面与所述集中框的上表面固定连接，所述集中斗位于所述框体的下方，所述过滤网呈圆柱体，所述过滤网的侧面与所述集中框的内表面固定连接，所述振动器与所述过滤网63固定连接，所述第一连接架呈凹字形，所述第一连接架的上端与所述第二支撑架固定连接，所述第一连接架的下端与所述集中框的侧面固定连接。

所述分料块呈圆锥体，所述分料块位于所述过滤网的下方，所述第四连接杆设有两个，所述第四连接杆呈竖直状，所述第四连接杆的上端与所述过滤网固定连接，所述第四连接杆的下端与所述分料块固定连接，所述第四连接杆的下端设有第二凹槽，所述第二连接架呈L型，所述第二连接架的上端与所述分料块固定连接，所述第二连接架的下端与所述风机固定连接，所述第二连接架的上端设有第三凹槽。

所述第二固定杆呈长方体且竖直放置，所述第二固定杆的上端与所述第二连接架固定连接，所述第三固定杆呈长方体且水平放置，所述第三固定杆的右端与所述第二连接架固定连接，所述过滤块呈长方体且水平放置，所述过滤块的右表面与所述第二连接架固定连接，所述管道的上端与所述过滤块的下表面固定连接，所述管道贯穿所述第二固定杆的左右表面及第三固定杆的上下表面且与其固定连接。

采用上述技术方案后，本发明具有如下优点：

本发明农业用茎秆切割抛洒设备结构简单，使用方便，能够对茎秆进行有效的粉碎，然后将其抛洒田间，工作效率高且快速，可以大大降低人工劳动强度，提高工作效率，自动化程度高。

附图说明

下面结合附图对本发明农业用茎秆切割抛洒设备的具体实施方式作进一步说明：

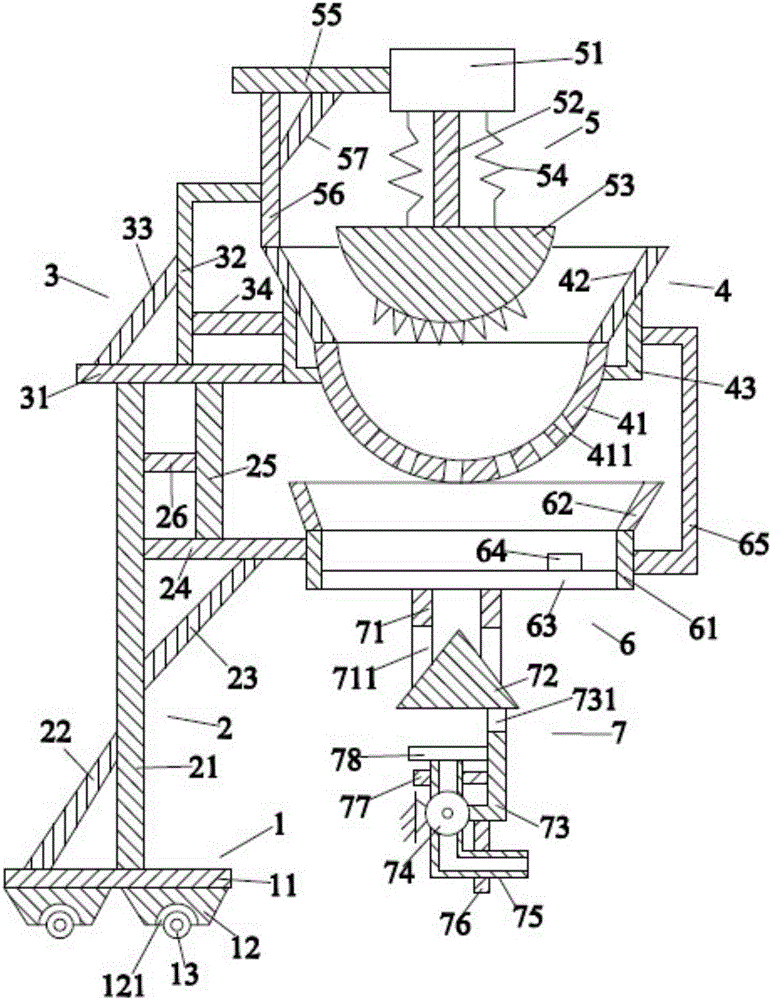

图1为本发明农业用茎秆切割抛洒设备的结构示意图；

具体实施方式

如图1所示，本发明农业用茎秆切割抛洒设备包括底板装置1、位于所述底板装置1上方的支架装置2、位于所述支架装置2上方的固定装置3、位于所述固定装置3右侧的框体装置4、位于所述框体装置4上方的锤击装置5、位于所述框体装置4下方的过滤装置6及位于所述过滤装置6下方的抛洒装置7。

如图1所示，所述底板装置1包括底板11、位于所述底板11下方左右两侧的第一固定块12及位于所述第一固定块12下方的第一滚轮13。所述底板11呈长方体且水平放置。所述第一固定块12设有两个，所述第一固定块12的横截面呈等腰梯形，所述第一固定块12的上表面与所述底板11的下表面固定连接，所述第一固定块12的下表面设有第一凹槽121。所述第一滚轮13设有两个，所述第一滚轮13呈圆柱体，所述第一滚轮13收容于所述第一凹槽121内且与所述第一固定块12轴转连接，使得所述第一滚轮13可以在所述第一凹槽121内旋转。

如图1所示，所述支架装置2包括第一支撑杆21、位于所述第一支撑杆21左侧的第一斜杆22、位于所述第一支撑杆21右侧的第二斜杆23、位于所述第二斜杆23上方的第一连接杆24、位于所述第一连接杆24上方的第一竖杆25、位于所述第一竖杆25左侧的第二连接杆26。所述第一支撑杆21呈长方体且竖直放置，所述第一支撑杆21的下端与所述底板11的上表面固定连接。所述第一斜杆22呈倾斜状，所述第一斜杆22的下端与所述底板11固定连接，所述第一斜杆22的上端与所述第一支撑杆21的左表面固定连接。所述第二斜杆23呈倾斜状，所述第二斜杆23的下端与所述第一支撑杆21的侧面固定连接，所述第二斜杆23的上端与所述第一连接杆24固定连接。所述第一连接杆24呈水平状，所述第一连接杆24的左端与所述第一支撑杆21的侧面固定连接。所述第一竖杆25呈长方体且竖直放置，所述第一竖杆25的下端与所述第一连接杆24固定连接。所述第二连接杆26呈长方体且水平放置，所述第二连接杆26的左端与所述第一支撑杆21固定连接，所述第二连接杆26的右端与所述第一竖杆25固定连接。

如图1所示，所述固定装置3包括第一固定杆31、位于所述第一固定杆31上方的第一支撑架32、位于所述第一支撑架32左侧的第三斜杆33、位于所述第一支撑架32右侧的第三连接杆34。所述第一固定杆31呈长方体且水平放置，所述第一支撑杆21的上端与所述第一固定杆31固定连接，所述第一竖杆25的上端与所述第一固定杆31固定连接。所述第一支撑架32呈L型，所述第一支撑架32的下端与所述第一固定杆31固定连接，所述第一支撑架32的上端呈水平状。所述第三斜杆33呈倾斜状，所述第三斜杆33的下端与所述第一固定杆31固定连接，所述第三斜杆33的上端与所述第一支撑架32固定连接。所述第三连接杆34呈水平状，所述第三连接杆34的左端与所述第一支撑架32固定连接。

如图1所示，所述框体装置4包括框体41、位于所述框体41上方的进料框42、位于所述框体41左右两侧的第二支撑架43。所述框体41呈空心的半球体，所述框体41上设有若干通孔411，所述通孔411与所述框体41的内部相通。所述进料框42呈空心的圆台状，所述进料框42的下表面与所述框体41的上表面固定连接，所述进料框42的内部与所述框体41的内部相通。所述第二支撑架43设有两个，所述第二支撑架43呈L型，所述第二支撑架43的一端与所述进料框42固定连接，所述第二支撑架43的另一端与所述框体41固定连接，所述第一固定杆31及第三连接杆34的右端与所述第二支撑架43固定连接。

如图1所示，所述锤击装置5包括电缸51、位于所述电缸51下方的推动杆52、位于所述推动杆52下方的锤击块53、位于所述锤击块53上方的弹簧54、位于所述锤击块53下方的若干粉碎块、位于所述电缸51左侧的第一横杆55、位于所述第一横杆55下方的第二支撑杆56及位于所述第二支撑杆56右侧的第四斜杆57。所述电缸51与电源连接，所述电缸51位于所述框体41的上方。所述推动杆52呈长方体且竖直放置，所述推动杆52的上端与所述电缸51连接，使得所述电缸51带动所述推动杆52上下移动，所述推动杆52的下端与所述锤击块53的上表面固定连接。所述锤击块53呈半球状，所述锤击块53可以收容于所述框体41内。所述弹簧54设有两个，所述弹簧54呈竖直状，所述弹簧54的上端与所述电缸51固定连接，所述弹簧54的下端与所述锤击块53的上表面固定连接。所述粉碎块设有若干个，所述粉碎块与所述锤击块53的下表面固定连接，从而可以对所述框体41内的茎秆进行粉碎作业。所述第一横杆55呈长方体且水平放置，所述第一横杆55的右端与所述电缸51的左表面固定连接。所述第二支撑杆56呈长方体且竖直放置，所述第二支撑杆56的上端与所述第一横杆55固定连接，所述第二支撑杆56的下端与所述进料框42的上表面固定连接，所述第一支撑架32的上端与所述第二支撑杆56的左表面固定连接。所述第四斜杆57呈倾斜状，所述第四斜杆57的上端与所述第一横杆55固定连接，所述第四斜杆57的下端与所述第二支撑杆56的侧面固定连接。

如图1所示，所述过滤装置6包括集中框61、位于所述集中框61上方的集中斗62、收容于所述集中框61内的过滤网63、位于所述过滤网63上方的振动器64及位于所述集中框61右侧的第一连接架65。所述集中框61呈横截面为圆环的柱体，所述集中框61竖直放置，所述第一连接杆24的右端与所述集中框61固定连接。所述集中斗62呈空心的圆台状，所述集中斗62的下表面与所述集中框61的上表面固定连接，所述集中斗62的内部与所述集中框61的内部相通，所述集中斗62位于所述框体41的下方。所述过滤网63呈圆柱体，所述过滤网63的侧面与所述集中框61的内表面固定连接。所述振动器64与所述过滤网63固定连接，所述振动器64与电源连接，所述振动器64可以带动所述过滤网63振动。所述第一连接架65呈凹字形，所述第一连接架65的上端与所述第二支撑架43固定连接，所述第一连接架65的下端与所述集中框61的侧面固定连接。

如图1所示，所述抛洒装置7包括分料块72、位于所述分料块72上方左右两侧的第四连接杆71、位于所述分料块72下方的第二连接架73、设置于所述第二连接架73下端的风机74、位于所述分料块72下方的管道75、位于所述第二连接架73下方的第二固定杆76、位于所述第二连接架73左侧的第三固定杆77及位于所述第三固定杆77上方的过滤块78。所述分料块72呈圆锥体，所述分料块72位于所述过滤网63的下方。所述第四连接杆71设有两个，所述第四连接杆71呈竖直状，所述第四连接杆71的上端与所述过滤网63固定连接，所述第四连接杆71的下端与所述分料块72固定连接，所述第四连接杆71的下端设有第二凹槽711。所述第二连接架73呈L型，所述第二连接架73的上端与所述分料块72固定连接，所述第二连接架73的下端与所述风机74固定连接，所述第二连接架73的上端设有第三凹槽731。所述风机74与电源连接。所述第二固定杆76呈长方体且竖直放置，所述第二固定杆76的上端与所述第二连接架73固定连接。所述第三固定杆77呈长方体且水平放置，所述第三固定杆77的右端与所述第二连接架73固定连接。所述过滤块78呈长方体且水平放置，所述过滤块78的右表面与所述第二连接架73固定连接。所述管道75的上端与所述过滤块78的下表面固定连接，所述管道75贯穿所述第二固定杆76的左右表面及第三固定杆77的上下表面且与其固定连接。所述风机74设置于所述管道75上。

如图1所示，所述本发明农业用茎秆切割抛洒设备使用时，首先将需要粉碎的茎秆放入到所述进料框42内，然后进入到所述框体41内。然后启动电缸51，使得所述推动杆52带动所述锤击块53不断的上下移动，当所述锤击块53向下移动到收容于所述框体41内时，可以锤击框体41内茎秆，对其进行粉碎，所述粉碎块对茎秆粉碎的效果更好。然后粉碎后的茎秆穿过通孔411进入到所述集中斗62内，然后进入到所述集中框61内，且位于所述过滤网63的上方。启动振动器64，使得所述过滤网63振动，然后粉碎后的茎秆经过过滤网63的过滤后进入到其下方，所述振动器64可以加快过滤网63对茎秆的过滤，防止堵塞现象的发生。然后启动风机74，使得外界的空气进入到所述管道75内，然后经过过滤块78的过滤后向上喷出，经过分流块72的下表面向四周散去，此时与经过过滤网63过滤的茎秆接触，从而可以将粉碎后的茎秆向四周散去，进而抛洒的较为均匀。至此，本发明农业用茎秆切割抛洒设备使用过程描述完毕。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应以所述权利要求的保护范围为准。
