自动加料的喂料槽的制作方法

本发明涉及畜牧养殖领域，具体为一种自动加料的喂料槽。

背景技术：

奶业是高效节粮型畜牧业，对调整农业产业结构、发展农村经济、增加农民收入具有重大意义。奶业对改善国民膳食结构、提高国民健康素质具有重大作用。奶业产业链长，对经济的拉动作用大，应该成为国民经济的支柱产业。我国奶业水平落后，奶牛头数仅占世界总数的十四分之一，总产奶量仅占世界总量的不足5％，奶牛平均年单产不到发达国家的一半，人均占有量仅为世界平均水平的九分之一。发达国家奶业占农业总产值20％左右，而我国目前不足3％，发展潜力巨大。

奶牛养殖场作为养殖的生产基地，都采用饲料槽对奶牛进行饲料喂养。奶牛在食槽内采食后，工人需要定时对食槽添加饲料，而为了不让食槽内的饲料过多出现浪费的实现，工人每次添加的饲料不能过多，这样一来，则需要工人频繁的进行添加，大型的养殖场因此而需要耗用大量的劳动力。

技术实现要素：

本发明意在提供一种可以自动添加饲料的喂料槽，以达到减少养殖场所需劳动力的目的。

本发明提供基础方案是：自动加料的喂料槽，包括食槽，其中，食槽铰接有连杆和送料板，连杆的一端连接在食槽一侧的饲料箱上，送料板设有送料口，送料板的自由端穿过饲料箱并可沿饲料箱水平滑动；饲料箱内部为中空的送料道，送料口可位于送料道内，饲料箱的下部开有活动口，食槽的下端穿过活动口并与饲料箱构成采食槽；食槽的下端可以在活动口内摆动；食槽的下方设置有水槽，水槽与食槽之间连接有压簧，水槽上固定有水箱，水箱的出水口铰接有可向内翻转的挡水板，挡水板位于食槽的一侧。

连杆的一端固定在饲料上，一端与食槽铰接，在食槽的下端受到作用力时，食槽的两端就会围绕铰接点进行摆动；送料板上设有送料口，当送料口滑进送料道时，饲料箱中的饲料可以通过送料口滑到下方的送料道中，在送料口滑出送料道后，送料板将送料道隔断，此时送料道不再下料；压簧设置在食槽和水槽之间，恢复形变后，压簧会对食槽施力，让食槽回到初始位置，并让食槽的上端面跟饲料箱相抵，而不再落进饲料槽中。

基础方案的工作原理：喂料时，奶牛可直接在采食槽内进行采食；随着采食槽内的饲料减少，奶牛在采食时会碰撞食槽，食槽的下端向内摆动，压簧被压缩，食槽的上端朝向靠近饲料箱的方向摆动，在摆动的过程中，送料板在食槽的作用下朝向靠近饲料箱的方向移动，此时送料口滑进送料道，饲料箱的饲料则通过送料口落入下方的送料道中，最后堆积到采食槽中；在食槽摆动的同时，挡水板受到食槽的作用力并朝向水箱的内部转动，出水口打开，水流进水槽中；随着采食槽内饲料的增多，奶牛进食时不再碰触到食槽，压簧开始恢复形变，从而对食槽施力，使得食槽的下端向外摆动，食槽的上端朝向远离饲料箱的方向移动，送料口滑出送料道，从而停止送料操作；挡水板不再受到食槽的作用力，在内部水的压力下朝向水箱的外部转动，从而关闭出水口，完成加料和加水操作。

基础方案的有益效果是：1.利用食槽的摆动带动送料板的滑动，实现饲料箱的自动下料，从而完成自动补充饲料；

2.食槽摆动的同时打开水箱的挡水板，实现水槽的加水，保证水槽内水的及时补充；

3.压簧在食槽不再受到碰撞的时候，会使食槽复位，从而及时停止加料和加水，避免了浪费的现象；

4.水槽和食槽的设置将食用水和饲料分开，保证了饲料的干燥。

优选方案一：作为基础方案的优选，压簧外部设置有防水外套。有益效果：对压簧设置防水外套后，可以避免由于压簧长期位于水流中出现生锈的现象。

优选方案二：作为优选方案一的优选，食槽跟饲料箱在水槽上对称设有两组。有益效果：对称设置两组食槽和饲料箱，增加了食槽的数量，适应了养殖场对食槽的需求。

优选方案三：作为优选方案二的优选，送料口为梯形结构。有益效果：将送料口设计为梯形结构,让送料口的进料端长度小于出料端的长度，避免了饲料在进入到送料口后堵在出料端处，进而保证了送料口的顺利送料。

优选方案四：作为优选方案三的优选，水槽的底面倾斜设置，水箱位于水槽的高端。有益效果：将水槽的底面倾斜设置，可以保证流出的水能够在水槽的尾端进行聚集，进行保证了奶牛能正常的饮用到水。

优选方案五：作为优选方案四的优选，水槽的表面镀有锌层。有益效果：水槽表面镀有锌层后，可以防止水槽被水侵蚀，延迟了水槽的使用寿命。

附图说明

图1为本发明自动加料的喂料槽实施例的结构示意图;

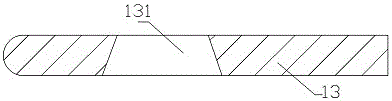

图2为图1中送料板的示意图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

说明书附图中的附图标记包括：食槽10、连杆11、送料板13、送料口131、采食槽101、饲料箱20、送料道201、活动口21、水槽31、压簧301、水箱30、挡水板33。

如图1所示的自动加料的喂料槽，包括两组对称设置的食槽10，食槽10上铰接有连杆11和送料板13，连杆11的一端部固定在食槽10一侧的饲料箱20上，送料板13上设有梯形的送料口131，送料板13的自由端穿过饲料箱20；饲料箱20内部为中空的送料道201，送料口131可位于送料道201的外部，饲料箱20的下部开有活动口21，食槽10的下端穿过活动口21并与饲料箱20构成采食槽110；食槽10的下端可以在活动口21内摆动；食槽10的下方设置有底面倾斜设置的水槽31，水槽31的表面镀有锌层，水槽31与食槽10之间连接有设置有防水外套的压簧301，水槽31的高端固定有水箱30，水箱30的出水口铰接有挡水板33，挡水板33位于食槽10的一侧。

喂料时，奶牛可直接在食槽10下端的采食槽110内进行采食；在采食槽110内饲料减少后，奶牛在采食时会碰撞到食槽10，食槽10的下端向内摆动，压簧301被压缩，食槽10的上端朝外摆动，在摆动的过程中，送料板13在食槽10的作用下向左滑动，送料口131滑进送料道201，饲料箱20的饲料则通过送料口131落入下方的送料道201中，最后堆积到采食槽110中；

在食槽10摆动的同时，挡水板受到食槽10的作用力并朝向水箱30的内部转动，出水口打开，水流进水槽31中；随着采食槽110内饲料的增多，奶牛进食时不再碰触到食槽10，压簧301开始恢复形变，从而对食槽10施力，使得食槽10的下端向外摆动，食槽10的上端朝向远离饲料箱20的方向移动，送料板13向右滑动，送料口131滑出送料道201，从而停止送料操作；挡水板不再受到食槽10的作用力，在内部水的压力下朝向水箱30的外部转动，从而关闭出水口，完成加料和加水操作。

以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
