一种双导向杆棉花打顶装置的制作方法

本实用新型涉及棉花机械,具体的是一种打顶切割装置。

背景技术：

新疆是全国棉花种植区的重要组成部分，种植面积多达两千多万亩，棉花作为新疆的重要经济作物，对新疆的经济发展有着重要作用，棉花打顶是棉花种植中一个关键环节。棉花打顶方式主要有人工打顶、药物控制和机械打顶，其中新疆地区主要还是以人工打顶为主，人工打顶作业精准，但作业劳动强度大；药物控制其配套机械技术成熟，但是，药物控制易受到温度、降雨、棉株品种及时间的影响；机械打顶作业效率高，极大地降低了劳动强度，可以实现棉花的大规模打顶；目前的棉花打顶机械仿形效果较差，导致多打或漏打，对棉株的损伤严重，影响棉花的产量，这方面的技术研究还未成熟，仍然处于不断的探索研究阶段。

技术实现要素：

本实用新型的目的在于提供一种双导向杆棉花打顶装置，解决打顶作业时仿形效果差及振动大的问题。

本实用新型的目的是通过以下技术方案实现的：

本实用新型的特点在于：包括仿形装置、切割装置、液压装置、管架、导向杆及导向环，所述的仿形装置前后设有滑杆；所述的切割装置包括切割部件和传动部件。

上述的液压装置包括液压油缸、U型槽及圆柱销；所述的U型槽上设有通孔；所述的圆柱销用于联接液压油缸和U型槽；所述的管架上设有若干通孔。

上述的导向杆包括直杆和U型座；所述的直杆一端设有螺纹，通过双螺母和管架联接；所述U型座上设有通孔，通过螺栓联接在仿形装置滑杆上；所述的导向环包括环件和L型连接件；所述的环件一端设有螺纹；所述L型连接件设有通孔。

本实用新型与现有技术相比，结构简单，仿形效果好，稳定性强，有利于棉花打顶作业。

附图说明

图 1 为本实用新型的结构示意图 ；

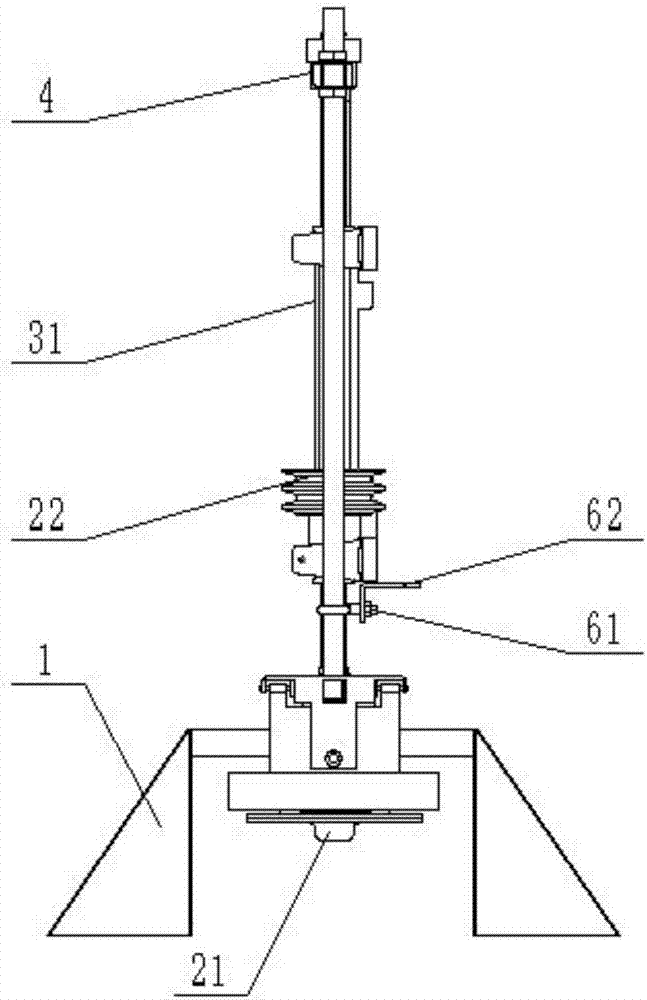

图 2 为图 1 的正视图；

图3 为图 1 的侧视图。

图中：1为仿形装置， 11为滑杆，2为切割装置，21为切割部件，22为传动部件，3为液压装置，31为液压油缸，32为U型槽，33为圆柱销，4为管架，5为导向杆，61为环件，62为L型连接件。

具体实施方式

下面结合附图1-3对本实用新型进行详细说明。

实施例：本实施例具体实施方案是，包括仿形装置1、切割装置2、液压装置3、管架4、导向杆5及导向环6，所述的仿形装置1前后设有滑杆11；所述的切割装置2包括切割部件21和传动部件22；所述的液压装置3包括液压油缸31、U型槽32及圆柱销33，所述的U型槽32上设有通孔，通过圆柱销33将液压油缸31和U型槽32联接在一起，U型槽32一端通过焊接方式和打顶作业机的整机机架联接；所述的管架4上设有4个通孔，四孔分别和切割传动部件22、液压油缸31及导向杆5联接；所述的导向杆5包括直杆和U型座，直杆一端设有螺纹，U型座上设有通孔，导向杆5一端和管架4通过双螺母联接，管架4两端孔各连一个导向杆5，导向杆5另一端和仿形装置2上的滑杆11联接；所述的导向环6包括环件61和L型连接件62环,61一端设有螺纹，L型连接件62设有通孔，在导向杆5上各设有导向环6，L型连接件62通过焊接方式和打顶作业机的整机机架联接。
