一种茶叶加工装置的制作方法

本发明涉及茶叶加工技术领域，具体涉及一种茶叶加工装置。

背景技术：

在目前制茶的过程中，茶农通常是将茶叶经过凋萎、炒青、束包、揉捻等工序后，才能实现可供泡茶饮用的茶叶。但是依据不同的茶品，茶叶的大小是有区别的，为进一步提升茶叶的品质，茶农会在揉捻之后加上筛选这道工序。目前筛选机构都比较简单，功能单一，仅能在一个平面内运用，这样的筛选方式仅仅能够通过筛孔将较小的茶叶过滤掉，留下体积和面积较大的茶叶。但是考虑茶叶的品质，除了大小外，还要考虑叶片的厚度以及成熟度。一些叶片的质量较差、重量较轻，但是却因为体积过大无法筛选出来，影响茶叶的最终品质。

公开号为CN104368525B的专利公开了一种茶叶加工装置，包括底座，底座上转动连接偏心轮，偏心轮位于一条绕设的皮带之间，皮带绕设在两个皮带轮上，皮带轮铰接在横架下方的支座上，横架上设有筛网，横架上铰接有至少两个平行的连杆，连杆的长度相同，连杆与横架铰接的转轴位于同一水平面内，连杆的另一端铰接在顶架上，顶架固定在天花板上。上述装置虽然能通过偏心轮带动皮带，由皮带驱动横架完成一个平面内的左右和上下运动，但是其振动方向依然仅仅限制于一个平面而无法实现三维空间内的全方位振动，所以一些质量较差的茶叶依然无法被筛选出来。

技术实现要素：

本发明的目的针对现有技术的不足，提供一种能实现三维空间内的全方位振动的一种茶叶加工装置，以尽可能筛选出更多的质量较差的茶叶。

为达到上述目的，本发明的基础方案为：一种茶叶加工装置，包括机架，还包括圆盘筛，所述圆盘筛的中部设有筛网，沿圆盘筛的周向底部设有向上凹陷的环形滑槽，所述环形滑槽在圆盘筛的底部呈正圆形设置；所述机架上设有支撑架，支撑架上转动连接有至少三个万向轮，万向轮与环形滑槽的凹面抵接，万向轮通过环形滑槽将圆盘筛悬空支撑在机架上，万向轮在支撑架上呈正圆形分布；沿圆盘筛的周向固定设置有手把；所述环形滑槽的深度沿环形滑槽的周向不相同。

本方案的原理和使用效果：使用时，将待筛分的茶叶放入圆盘筛的中部（即筛网上），由工人手动操作把手提供给圆盘筛一个旋转的动力，万向轮对圆盘筛起支撑作用，同时万向轮也通过环形滑槽限制圆盘筛的运动轨迹，使得圆盘筛在万向轮上座元轴旋转。由于环形滑槽的深度不相同，因此万向轮与环形滑槽的接触位置在竖直方向上不断的在变化，这样就是的圆盘筛的旋转的同时，也会在竖直方向上产生上下运动的轨迹，由此，完成了圆盘筛在空间内的三维运动过程。

本技术方案优于现有的技术方案，相比现有的振动方法，本技术方案可以实现空间内的三维运动，因此可以筛选出更多的质量较差的茶叶。

进一步，还包括设置于机架或屋顶上的伸缩杆，伸缩杆的上端与屋顶或者机架固定连接、伸缩杆的下端固定连接有可使圆盘筛处于平衡悬挂的状态至少三根拉绳，拉绳的上端与伸缩杆的固定连接、拉绳的下端与圆盘筛固定连接。拉绳提供给圆盘筛一个向上的拉力，同时具有柔性的拉绳在一定程度上也不会阻碍圆盘筛的圆周回转运动，操作时，可通过顺时针和逆时针的配合以完成圆盘筛的圆周旋转。但是，因为拉绳的存在，拉绳可以减小圆盘筛作用于万向轮上的重力，因此可以减小圆盘筛与万向轮之间的摩擦力，这样在操作圆盘筛旋转时，就可以更加省力，而伸缩杆则可以方便人们对圆盘筛的悬挂高度进行调节。

进一步，万向轮为橡胶轮。橡胶轮由于弹性形变，可以减少圆盘筛在旋转的时候与万向轮接触所产生的噪音。

进一步，万向轮与环形滑槽抵接的部分固定有橡胶皮。万向轮上固定橡胶皮，可以减少圆盘筛在旋转的时候与万向轮接触所产生的噪音，但同时由于仅是万向轮与圆盘筛抵接的部分才固定有橡胶皮，这样就可以减少万向轮与圆盘筛之间的摩擦力，因为固定有橡胶皮的万向轮与圆盘筛接触的面积越大，万向轮与圆盘筛的相对运动摩擦系数就会更高。

进一步，机架上还安装有风机，风机的出风口朝向圆盘筛的中部，圆盘筛的上部还盖有防止茶叶被风机吹出的网盖。风机吹出的风力可以防止茶叶在圆盘筛的中部堆积，进而影响茶叶筛分；而网盖则用于防止质量较轻的茶叶被风机吹出筛网，进而影响作业环境。

附图说明

图1为本发明实施例的结构安装示意图；

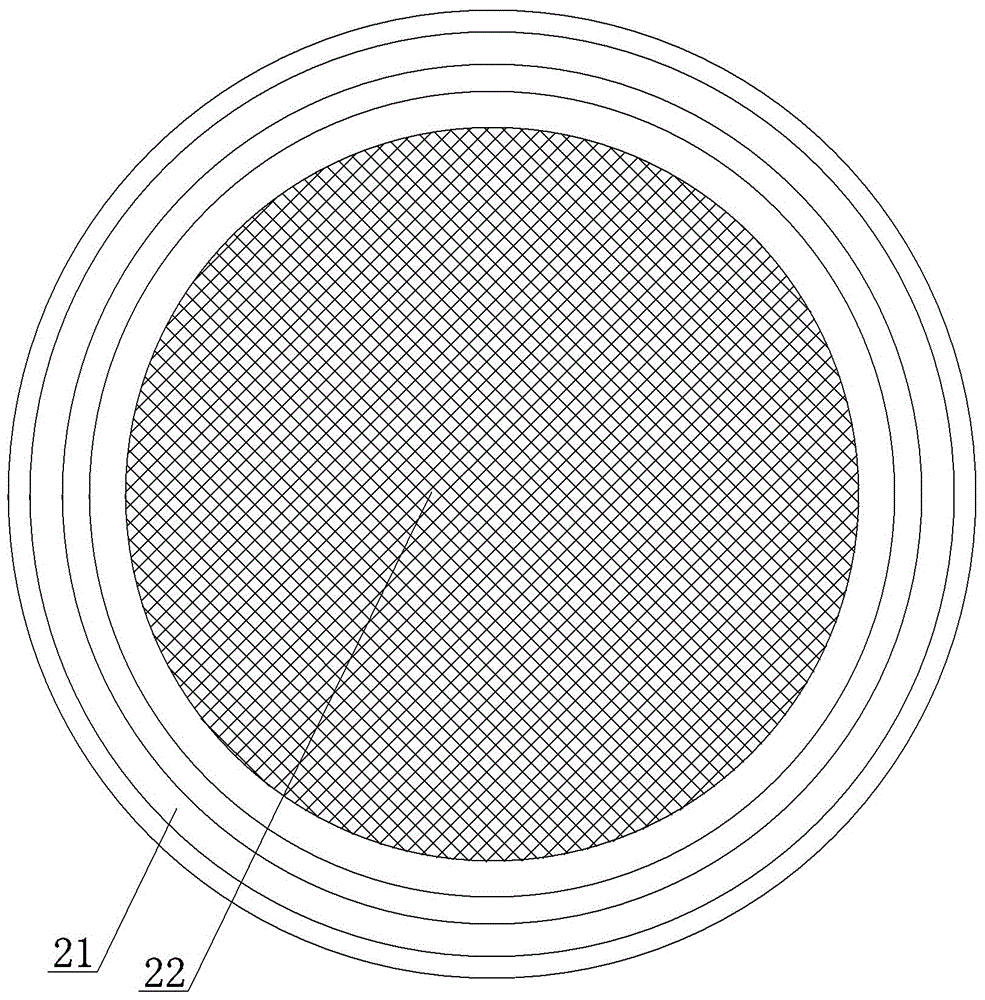

图2为本发明实施例中的圆盘筛平面图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

实施例中的附图标记：机架1、圆盘筛2、网盖3、伸缩杆4、拉绳5、万向轮6、支撑架7、风机8、橡胶皮9、把手10，环形滑槽21、筛网22。

基本实施例如图1和图2所示，一种茶叶加工装置，包括机架1和呈环形的圆盘筛2，圆盘筛2的中部设有对茶叶进行筛选的筛网22，沿圆盘筛2的周向底部设有向上凹陷的环形滑槽21，所述环形滑槽21在圆盘筛2的底部呈正圆形布置。本实施例中，机架1上还焊接有四支撑架7，每一个支撑架7上均转动连接有一个万向轮6，四个支撑架7上的万向轮6在机架1上呈圆环形排列，万向轮6与环形滑槽21的凹面抵接，由万向轮6通过环形滑槽21将圆盘筛2悬空支撑在机架1上，同时在环形滑槽21与万向轮6的限制下，圆盘筛2可在机架1上方转动。

如图1所示，沿圆盘筛2的周向上还设有手把，手把与圆盘筛2卡接。工作时，圆盘筛2中部的筛网22用于对茶叶进行筛选，而圆盘筛2周向底部则由万向轮6支撑。呈圆环形排列的万向轮6与正圆形的环形滑槽21相互配合，使得圆盘筛2可以沿滚轮做圆周运动，而圆盘筛2做圆周运动的动力则来自于人们手动不断的操作把手。为了使圆盘筛2具有振动的效果，本实施例中，环形滑槽21任意位置的深度并非相同的、而是不断发生变化。如图1所示，环形滑槽21的左侧的深度比环形滑槽21右侧的深度较深，这样当圆盘筛2沿万向轮6转动时，环形滑槽21与万向轮6接触的位置在竖直方向上发生高低变化，进而使得圆盘筛2具有了上下振动的效果，同时环形滑槽21还在沿万向轮6旋转，即圆盘筛2的综合运动为旋转运动与上下运动的叠加，使得圆盘筛2在三维空间内可以产生三维运动的振动效果。而且，由于圆盘筛2的三维运动效果是由环形滑槽21与万向轮6的相对接触位置变化而来，但是万向轮6与环形滑槽21一直处于接触状态，无物理撞击或冲击，因此圆盘筛2在旋转时所发出的噪音非常小。

本优化的实施例中，还包括有有一根伸缩杆4，伸缩杆4的上端与屋顶或者机架1等螺栓连接、伸缩杆4的下端还套接有三根拉绳5，拉绳5的上端与伸缩杆4的下端套接、拉绳5的下端与圆盘筛2套接，三根拉绳5与圆盘筛2的连接处沿圆盘筛2的周向等角度（或者等距离均可）布置。由此，在拉绳5的拉力作用下，圆盘筛2向万向轮6上施加的重力势必会减轻，而且拉绳5也属于柔性连接物，因此使用拉绳5一方面有助于减轻圆盘筛2的重力，一方面拉绳5也不会回圆盘筛2的旋转产生妨害。

申请人在使用本发明时，为了进一步减小噪音，申请人试验了包括在万向轮6环形凹槽接触的位置设置橡胶皮9、将橡胶皮9包裹在外向轮上和直接采用橡胶制成的万向轮6两种实施方式，但经过使用后发现，直接采用橡胶制成的万向轮6的侧面与环形凹槽的侧面接触后会产生较大的阻力，而采用硬塑料材质的万向轮6的侧面与环形滑槽21的侧面接触后所产生的阻力则较小。因此，本实施例中采用了在硬塑料材质制成的万向轮6，并在万向轮6上包裹有橡胶皮9，而在万向轮6上包裹橡胶皮9仅限于万向轮6与滑行凹槽的凹面抵接的部位。

为了进一步提高茶叶的筛选效率，申请人在机架1上还安装有风机8，风机8的出风口朝向圆盘筛2的中部，圆盘筛2的上部还盖有防止茶叶被风机8吹出的网盖3。使用时，风机8可相圆盘筛2的中部吹风，风力则可以用防止茶叶在圆盘筛2的中部对接重叠，而网盖3又能防止茶叶由圆盘筛2的上部被吹落，因为本实施例中，不合格的茶叶通过圆盘筛2的筛网22下落，而合格的茶叶停留在再圆盘筛2上。

以上所述的仅是本发明的实施例，应当指出，对于本领域的技术人员来说，在不脱离本发明构思的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
