一种含植物纤维的棒棒糖加工送料装置的制作方法

本实用新型属于食品加工制造技术领域，具体涉及一种含植物纤维的棒棒糖加工送料装置。

背景技术：

糖果是以白砂糖、粉糖浆或允许使用的甜味剂, 食用色素为主要原料，按一定生产工艺要求加工制成的固态或胶状甜味食品；棒棒糖是以白砂糖、淀粉糖浆为主料的一类口感硬、脆的糖果，它的上端为糖果部，下端可握持的杆部，棒棒糖的糖果部必须要用包装袋包起来，这就需要在包装前，需要工人带着消毒手套在料斗中对将棒棒糖一一进行取出然后放在传送带上送往包装机构，由于需要弯腰进行取，所以通常一个工人八个小时内可以取一万根左右，效率比较低，而且工人反复弯腰，极易疲劳，对工人健康也有影响。因此，需要一种可以自动送料的棒棒糖加工送料装置。

技术实现要素：

本实用新型的目的在于提供一种含植物纤维的棒棒糖加工送料装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种含植物纤维的棒棒糖加工送料装置，包括转轮和料槽，所述料槽底部通过减振件和连接块固定连接，所述连接块和侧面的导槽滑动连接，所述连接块底部设有椭圆转轮，所述椭圆转轮的转动轴和传动装置的输出轴固定连接，所述传动装置的输入轴和驱动电机的输出轴固定连接，所述转轮固定设置于传动带两端，所述传动带端部设置在料槽的出料口正下方，所述传动带上方滑动连接有分割板，所述分割板通过连接杆和支杆固定连接。

优选的，所述分割板共设置为5个，且相邻分割板之间的间距比棒棒糖直径大2-10毫米。

优选的，所述料槽底部为从右到左倾斜向下设置，且与水平面所成的角度为5-10度。

优选的，所述椭圆转轮设置为椭圆柱体。

优选的，所述导槽和连接块之间设有用来添加润滑油的油隙。

本实用新型的技术效果和优点：该含植物纤维的棒棒糖加工送料装置，利用电机通过传动装置带动椭圆转轮的旋转，从而可以使料槽上下振动，从而使棒棒糖运动到传送带上，而传送带上设置有分割板，通过分割板，可以使得棒棒糖有规律地排列整齐，为后续的包装工作提供方便。因此，本使用新型设计合理，通过一系列的结构，可以使得料槽中的棒棒糖可以在传动带上均匀分布，方便后续的包装，同时不需要人手工拿取，节省了人力。

附图说明

图1为本实用新型的结构示意图；

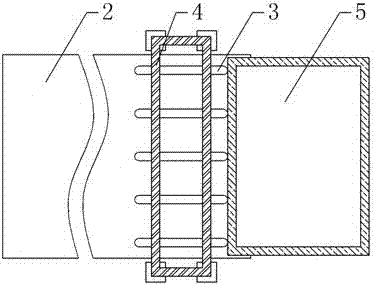

图2为本实用新型的结构俯视图。

图中：1转轮、2传动带、3分割板、4连接杆、5料槽、6支杆、7驱动电机、8传动装置、9椭圆转轮、10导槽、11连接块、12减振件。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-2所示的一种含植物纤维的棒棒糖加工送料装置，包括转轮1和料槽5，所述料槽5底部为从右到左倾斜向下设置，且与水平面所成的角度为5-10度，所述料槽5底部通过减振件12和连接块11固定连接，所述连接块11和侧面的导槽10滑动连接，所述导槽10和连接块11之间设有用来添加润滑油的油隙，所述连接块11底部设有椭圆转轮9，所述椭圆转轮9设置为椭圆柱体，所述椭圆转轮9的转动轴和传动装置8的输出轴固定连接，所述传动装置8的输入轴和驱动电机7的输出轴固定连接，所述转轮1固定设置于传动带2两端，所述传动带2端部设置在料槽5的出料口正下方，所述传动带2上方滑动连接有分割板3，所述分割板3共设置为5个，且相邻分割板3之间的间距比棒棒糖直径大2-10毫米。所述分割板3通过连接杆4和支杆6固定连接。

该含植物纤维的棒棒糖加工送料装置，利用电机通过传动装置8带动椭圆转轮9的旋转，从而可以使料槽5上下振动，从而使棒棒糖运动到传送带2上，而传送带2上设置有分割板3，通过分割板3，可以使得棒棒糖有规律地排列整齐，为后续的包装工作提供方便。因此，本使用新型设计合理，通过一系列的结构，可以使得料槽中的棒棒糖可以在传动带上均匀分布，方便后续的包装，同时不需要人手工拿取，节省了人力。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
